До июля 1990 г.
Снятие
Снять комплект приборной доски
Демонтировать указатели.
Отвернуть два винта с крестовыми шлицами и снять датчик давления.

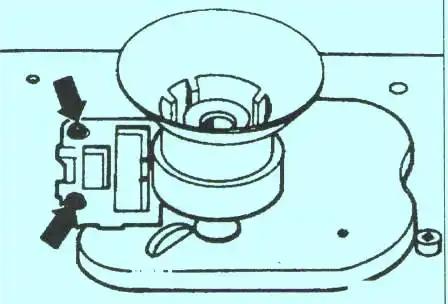

Снять контактную плату датчика Холла или индуктивного датчика. Для этого вывернуть два винта и снять плату.
Сжать разжимные штифты 1 колодки подключения на ленточном кабеле и осторожно снять колодку с кабелем. Внимание: не повредить при этом ленточный кабель.

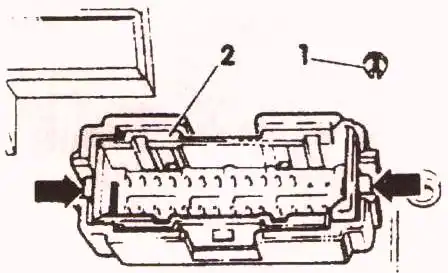

Нажать на зажимы в направлении стрелок и вынуть разъем из корпуса.
Установка
Поставить корпус разъема и защелкнуть зажимами.
Поставить и защелкнуть колодку подключения с ленточным кабелем.
Ленточный кабель вложить в контактную плату без складок и обеспечить невозможность смещения.
Подключить контактную плату под местом подсоединения валика спидометра и привернуть.
Контактная плата прижимает вставленный ленточный кабель к пружинным контактам датчика на задней стороне спидометра.
Привернуть дачник давления для MFA.
Установить указатели.
Установить комплект приборной доски
