Регулировка стояночного тормоза VW Passat

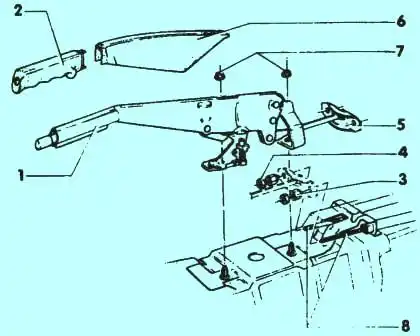

1 - Рычаг ручного тормоза. Перед снятием снять продолжение средней консоли. Для барабанных или дисковых задних тормозов различное исполнение рычага ручного тормоза
2 - Рукоятка. Снимается вперед, прежде потянуть вниз язычок под рукояткой.
3 - Регулировочная гайка
4 - Контргайка
5 - Уравнитель троса
6 - Облицовка рычага ручного тормоза. Снимается вперед после снятия рукоятки
7 - Шестигранная гайка
8 - Трос ручного тормоза. Различное исполнение для барабанных и дисковых задних тормозов.
Автомобили с дисковыми задними тормозами
Благодаря автоматической установке тормозов задних колес регулировка ручного тормоза как правило не требуется. Она требуется только после замены троса ручного тормоза, суппорта, тормозных колодок или тормозных дисков.
Поднять автомобиль.
Снять заднюю часть средней консоли.
Освободить ручной тормоз.
Освободить контргайки.
Отпустить регулировочные гайки троса на столько, чтобы оба рычага переместились к упорам.
При этом резьбовые части удерживать отверткой.

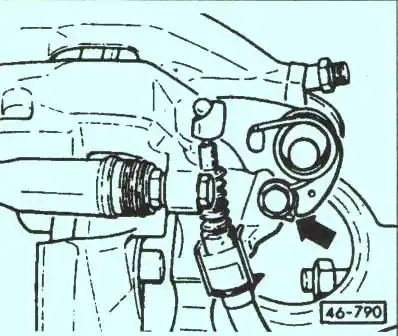

Подтянуть регулировочные гайки, чтобы рычаги отошли от упоров (стрелка). При этом допускается зазор
Подтянуть и снова опустить ручной тормоз.
Проверить свободное вращение обоих колес. Затянуть контргайки.
Опустить автомобиль.
Установить заднюю часть средней консоли.
Автомобили с барабанными задними тормозами
Благодаря автоматической установке тормозов задних колес регулировка ручного тормоза требуется только после замены рычага или троса ручного тормоза.
Снять заднюю часть средней консоли.
Поднять автомобиль.
Освободить ручной тормоз.
Как можно больше освободить регулировочные гайки.
Сильно нажать на педаль тормоза.
Подтянуть рычаг ручного тормоза на четыре зуба.
Затянуть регулировочные гайки, чтобы колеса было трудно вращать рукой.
Отпустить рычаг и проверить свободное вращение колес.
Установить заднюю часть средней консоли.
