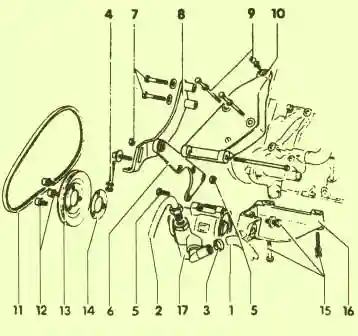

Лопастный насос сервоусилителя автомобиля VW Passat
4-цилиндровый двигатель
1 - Всасывающий шланг
2 - Шланг давления
3 - Шланговый соединитель
4 - Стяжной болт
5 - Гайка, 20 Нм
6 - Поворотный рычаг, передний
7 - Гайка, 20 Нм
8 - Рычаг натяжения
9 - Болт, 20 Нм
10 - Кронштейн
11 - Клиновидный ремень. Размер у карбюраторных двиг.: 9.5x730, у дизелей: 9.5x740 LA натяжение при проверке прогиба пальцем: 10 мм
12 - Болт, 20 Нм
13 - Шкив. При установке шкива следить за тем, чтобы шкивы коленвала и насоса находились на одной прямой.
14 - Распорная шайба. Только у дизеля.
15 - Болт, 20 Нм
16 - Поворотный рычаг, задний
17 - Лопастный насос. Внимание: новые насосы без масла, поэтому перед установкой нового насоса следует заполнить его гидравлическим маслом ATF-Dextron и провернуть вручную
