Снятие и установка тормозных колодок VW Passat

Барабанный задний тормоз является самоуста­навливающимся.

При этом разжимная планка меха­низма самоустановки изменяет свою длину и обес­печивает тем самым постоянный, заданный конст­рукцией зазор между тормозным барабаном и тор­мозной колодкой.

Для самоустановки между первичной колодкой и разжимной планкой размещается клин с пружиной, являющийся продолжением раз­жимной планки.

После однократного нажатия на пе­даль тормоза устанавливаются необходимый зазор.

Если ход колодки из-за износа увеличивается и становится больше заданного зазора, клин под воз­действием разжимной планки и пружины опускается вниз.

Тем самым изменяется длина разжимной план­ки и колодка автоматически устанавливаться.

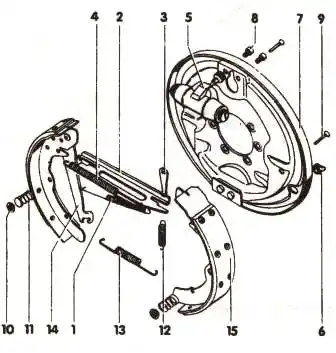

Барабанный задний тормоз

1 - Верхняя стяжная пружина. Отсоединять с помощью спеццанги

2 - Разжимная планка. Рабочую поверхность смазывать смазкой VWG6

3 - Клин

4 - Прижимная пружина. Отсоединять с помощью спеццанги

5 - Колесный тормозной цилиндр

6 - Колпачок-пробка. Снимать при проверке износа тормозных колодок.

7 - Тормозной щит

8 - Болт цилиндра, 10 Нм,

9 - Штифт

10 - Чашка пружины. Нажать на пружину и повернуть на 90°

11 - Нажимная пружина

12 - Натяжная пружина

13 - Нижняя стяжная пружина

14 - Рычаг тормоза. Рабочую поверхность смазывать смазкой VWG6

15 - Тормозная колодка

Снятие

Снять тормозной барабан.

Сильно нажать на чашку нажимной пружины и повернуть ее на 90° (1/4 оборота). При вращении удерживать штифт с задней стороны тормозного щита.

Снять вторую чашку.

Освободить нижнюю стяжную пружину.

Вынуть руками тормозные колодки из нижней опоры. Вынуть нижнюю стяжную пружину.

Освободить трос ручного тормоза.

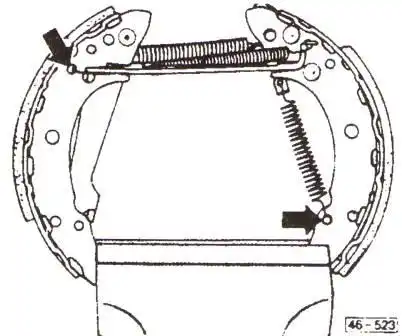

зажать тормозные колодки в тисках

Зажать тормозные колодки в тисках. Освободить натяжную пружину клина и верхнюю стяжную пружину комбинированной цангой.

Зажать тормозную колодку в тисках и освободить прижимную пружину.

Зажать тормозную колодку в тисках и снять пружину

Установка

Обязательно устанавливать колодки одного типа.

Продуть сжатым воздухом тормозной барабан и тор­мозной щит.

При снятых колодках не нажимать на педаль тормоза во избежание выхода поршней из цилиндра. Если колесный цилиндр влажный, он под­лежит ремонту.

При наличии канавок тормозной ба­рабан расточить. При этом растачивать оба бара­бана.

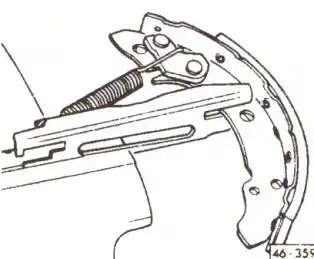

зажать в тисках разжимную планку

Поставить клин. Клин размещается между тор­мозной колодкой и тормозным щитом. Внимание: носик направлен к щиту.

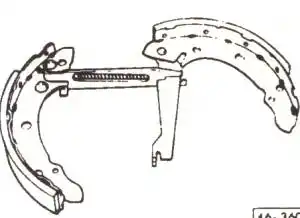

Поставить клин

Вставить тормозную колодку с рычагом тормоза в разжимную планку.

Подсоединить верхнюю стяжную пружину. Подсоединить трос ручного тормоза к рычагу тормоза.

Зажать в тисках разжимную планку, установить прижимную пружину и нажать. Надеть колодку на планку.
