Снятие ведущего и ведомого диска рассмотрено в статье – «Как снять и установить диски сцепления Лада Веста».
В этой статье рассмотрим как снять главный и рабочий цилиндры сцепления и снятие трубки гидропривода сцепления
Подготавливаем автомобиль для выполнения работы, открываем капот и отсоединяем минусовую клемму аккумулятора.

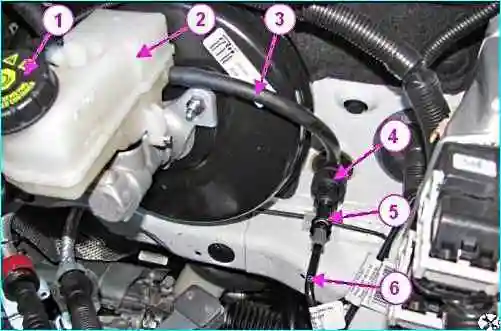

Отворачиваем пробку 1, рисунок 1, бачка гидротормозов и откачиваем тормозную жидкость до уровня ниже штуцера трубки 3.
Заворачиваем пробку 1 на место.
Отсоединяем трубку 3 от штуцера бачка 2 гидротормозов и сливаем из трубки остатки тормозной жидкости.
Отсоединяем трубку 3 от главного цилиндра 4 сцепления и устанавливаем на штуцеры и в отверстия трубки технологические заглушки.
Для автомобилей с коробкой передач 21807
Нажимаем на скобу 5, рисунок 2, отсоединить трубку 1 гидропривода сцепления от рабочего цилиндра 4 сцепления, и опускаем ее в технологическую емкость для сбора тормозной жидкости.
Нажимаем и отпускаем педаль сцепления и ждем, пока тормозная жидкость вытечет из гидропривода сцепления.
Устанавливаем в отверстия трубки и рабочего цилиндра сцепления технологические заглушки.
Вытягиваем вверх до упора скобу 5, рисунок 1, фиксатора и извлекаем трубку 6 гидропривода сцепления из главного цилиндра 4 сцепления.
Устанавливаем в отверстия главного цилиндра сцепления и трубки технологические заглушки.

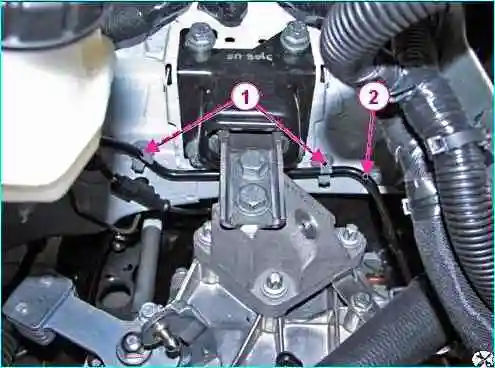

Извлекаем трубку 2, рисунок 3, гидропривода сцепления из скоб 1 крепления и снимаем с автомобиля.
Головкой на 13 отворачиваем два болта 3, рисунок 2, крепления и снимаем рабочий цилиндр 4 сцепления.
Для автомобилей с коробкой передач JH3
Нажимаем на скобу 1, рисунок 4, отсоединяем трубку 3 гидропривода сцепления от рабочего цилиндра 2 сцепления и опускаем ее в технологическую емкость для сбора тормозной жидкости.
Нажимаем и отпускаем педаль сцепления и ждем, пока тормозная жидкость вытечет из гидропривода сцепления. Устанавливаем в отверстия трубки и рабочего цилиндра сцепления технологические заглушки.
Вытягиваем вверх до упора скобу 5, рисунок 1, фиксатора и извлекаем трубку 6 гидропривода сцепления из главного цилиндра 4 сцепления.
Устанавливаем в отверстия главного цилиндра сцепления и трубки технологические заглушки.
Извлекаем трубку 2, рисунок 3, гидропривода сцепления из скоб 1 крепления и из скобы 4, рисунок 4, и снимаем с автомобиля.
Снимаем коробку переключения передач.

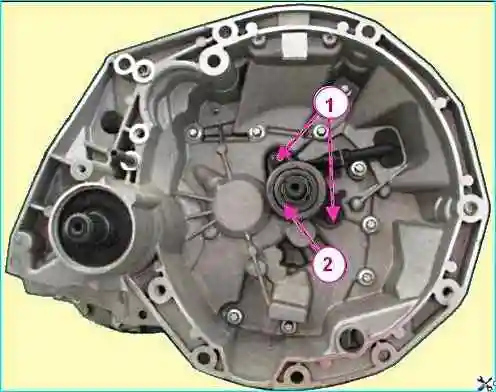

Устанавливаем КП на верстак, головкой на 10 отворачиваем два болта 1, рисунок 5, и снимаем муфту 2 выключения сцепления в сборе с рабочим цилиндром сцепления.
Для всех автомобилей

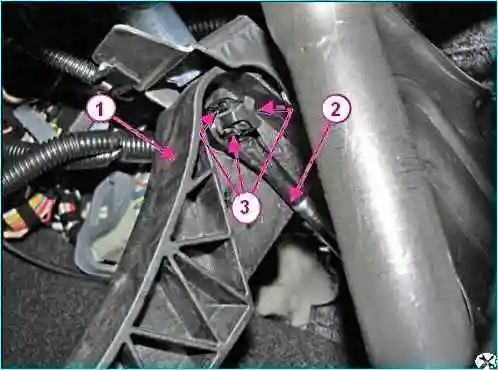

Заводим жало плоской отвертки в зазор между головкой штока 2, рисунок 6, главного цилиндра сцепления и педалью 1 сцепления и, преодолевая сопротивление фиксаторов 3, отсоединяем шток от педали сцепления.
Поворачиваем главный цилиндр сцепления на четверть оборота по часовой стрелке и извлекаем его из отверстия в щитке передка.
Работу выполняем со стороны моторного отсека.
Главный цилиндр сцепления крепится к щитку передка посредством "байонетного" замка.
Установка
Для автомобилей с коробкой передач 21807
Установить на место рабочий цилиндр 4, рисунок 2, сцепления и головкой на 13 завернуть два болта 3 крепления. Момент затяжки болтов 15 - 19 Нм (1,5 - 1,9 кгс.м).
Проверить на штуцерах трубки 2, рисунок 3, гидропривода сцепления состояние уплотнительных колец и при необходимости заменить.
Смазать уплотнительные кольца на штуцерах трубки гидропривода сцепления тормозной жидкостью и установить трубку 2 в скобы 1 крепления.
Присоединить трубку 1, рисунок 2, к рабочему цилиндру 4 сцепления и убедиться в ее надежной фиксации.
Для автомобилей с коробкой передач JH3
Установить муфту 2, рисунок 5, выключения сцепления в сборе с рабочим цилиндром сцепления в коробку передач и завернуть два болта 1 крепления. Момент затяжки болтов 18 - 24 Нм (1,8 - 2,4 кгс.м).
Перед установкой муфты выключения сцепления необходимо предварительно заполнить рабочий цилиндр сцепления тормозной жидкостью.
Установить коробку переключения передач.
Проверить на штуцерах трубки 2, рисунок 3, гидропривода сцепления состояние уплотнительных колец и при необходимости заменить.
Смазать уплотнительные кольца на штуцерах трубки гидропривода сцепления тормозной жидкостью и установить трубку 2 в скобы 1 и в скобу 4, рисунок 4, крепления.
Присоединить трубку 3, рисунок 4, гидропривода сцепления к рабочему цилиндру 2 сцепления и убедиться в ее надежной фиксации.
Для всех автомобилей
Установить главный цилиндр сцепления в отверстие щитка передка и повернуть его на четверть оборота против часовой стрелки.
Работу выполнять со стороны моторного отсека.
Главный цилиндр сцепления крепится к щитку передка посредством "байонетного" замка.
Присоединить шток 2, рисунок 6, к оси педали сцепления и убедиться в его надежной фиксации.
Присоединить трубку 6, рисунок 1, гидропривода сцепления к главному цилиндру 4 сцепления и убедиться в ее надежной фиксации.
Присоединить трубку 3 к штуцеру главного цилиндра 4 сцепления и к штуцеру бачка 2 гидротормозов.
Отвернуть пробку 1 бачка гидротормозов, залить тормозную жидкость и удалить воздух из гидропривода сцепления.
Присоединить клемму провода "массы" к АКБ и затянуть гайку крепления.
Прокачка гидравлического привода сцепления
При возникновении следующих неисправностей необходимо проверить систему гидравлического привода сцепления на отсутствие утечек жидкости и удалить воздух из системы:
- появление свободного хода педали сцепления;
- нахождение педали сцепления в среднем или нажатом положении;
- затруднение переключения передач.
Возможные последствия попадания загрязнений в систему гидравлического привода сцепления
Гидравлический привод сцепления очень чувствителен к загрязнению.
Попадание загрязнений в систему может привести к следующим последствиям:
- невозможность переключения передач;
- повреждению или полному выходу из строя гидропривода сцепления;
- утечкам из гидравлического привода сцепления.
Оборудование для удаления воздуха из гидравлического привода сцепления:
- установка для удаления воздуха из системы гидропривода через бачок тормозной жидкости типа ОМА 883 ф. "ОМА" (Италия);
- шприц для удаления воздуха через штуцер, расположенный на рабочем цилиндре привода сцепления.
Процедура удаления воздуха с помощью установки для удаления воздуха из системы гидропривода
Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.
Зафиксировать педаль сцепления в верхнем положении с помощью ремня, прикрепленного к рулевому колесу, для обеспечения целостности гидропривода во время операции удаления воздуха.
При фиксации педали сцепления не применять чрезмерных усилий, дополнительное перемещение педали сцепления вверх может привести к изменению регулировочных параметров выключателя сигнала положения педали сцепления.
Отвернуть пробку бачка гидротормозов и присоединить на ее место установку для удаления воздуха из системы гидропривода (установка для удаления воздуха из системы гидропривода типа ОМА 883 ф. "ОМА", Италия).
Снять защитный колпачок со штуцера для удаления воздуха на рабочем цилиндре привода сцепления.
Присоединить прозрачную трубку к штуцеру для удаления воздуха, опустив другой конец в технологическую емкость, расположенную выше штуцера для удаления воздуха (трубка прозрачная технологическая, емкость технологическая).

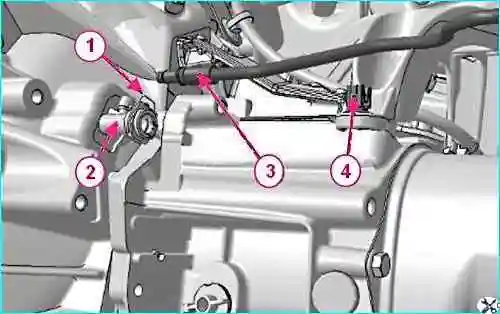

Нажать на фиксатор 1, рисунок 4, и вытянуть на один щелчок трубку 3 гидропривода, чтобы открылось отверстие для удаления воздуха.
Открыть систему между установкой для удаления воздуха и бачком для тормозной жидкости.
Подождать, пока тормозная жидкость не станет вытекать без пузырьков.
Сбросить давление в гидроприводе сцепления, выключив устройство для удаления воздуха.
Утопить штуцер трубки гидропривода сцепления в рабочий цилиндр до щелчка фиксатора.
Отсоединить прозрачную трубку от штуцера для удаления воздуха и установить на штуцер защитный колпачок.
Отсоединить установку для удаления воздуха.
Долить тормозную жидкость в бачок главного тормозного цилиндра и довести до нормы ее уровень.
Уровень тормозной жидкости должен находиться между метками "MAX" и "MIN" на бачке главного тормозного цилиндра.
Двадцать раз быстро нажать на педаль сцепления.
Проверить работоспособность сцепления. При необходимости повторить операцию удаления воздуха.
Проверить работу выключателя сигнала положения педали сцепления и при необходимости выполнить повторную регулировку.
Процедура удаления воздуха с помощью шприца
Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.
Зафиксировать педаль сцепления в верхнем положении с помощью ремня, прикрепленного к рулевому колесу, для обеспечения целостности гидропривода во время операции удаления воздуха.
При фиксации педали сцепления не применять чрезмерных усилий, дополнительное перемещение педали сцепления вверх может привести к изменению регулировочных параметров выключателя сигнала положения педали сцепления.
Снять защитный колпачок со штуцера для удаления воздуха на рабочем цилиндре привода сцепления.
Присоединить прозрачную трубку к штуцеру для удаления воздуха так, чтобы она заняла такое же положение по высоте, как и бачок.
Нажать на фиксатор 1, рисунок 4, и вытянуть на один щелчок трубку 3 гидропривода, чтобы открылось отверстие для удаления воздуха.
Отвернуть пробку бачка гидротормозов и залить в бачок тормозную жидкость, так чтобы она полилась из трубки для прокачки гидравлического привода сцепления.
Присоединить новый шприц для прокачки гидравлической системы привода сцепления, наполненный 60 мл тормозной жидкости, к концу прозрачной трубки.
Медленно и полностью вытеснить тормозную жидкость из шприца в гидравлический привод сцепления, следя за тем, чтобы воздух из верхней части шприца не попал в систему.
Утопить штуцер трубки гидропривода сцепления в рабочий цилиндр до щелчка фиксатора.
Отсоединить прозрачную трубку от штуцера для удаления воздуха и установить на штуцер защитный колпачок.
Довести до нормы уровень тормозной жидкости в бачке главного тормозного цилиндра.
Уровень тормозной жидкости должен находиться между метками "MAX" и "MIN" на бачке главного тормозного цилиндра.
Двадцать раз быстро нажать на педаль сцепления.
Проверить работоспособность сцепления. При необходимости повторить операцию удаления воздуха.
Проверить работу выключателя сигнала положения педали сцепления и при необходимости выполнить повторную регулировку.
