Как снять педаль сцепления автомобиля Лада Веста

Подготавливаем автомобиль для выполнения работ, выключаем зажигание и отсоединяем минусовую клемму аккумулятора.

Снимаем выключатель сигнала положения педали сцепления, для этого:

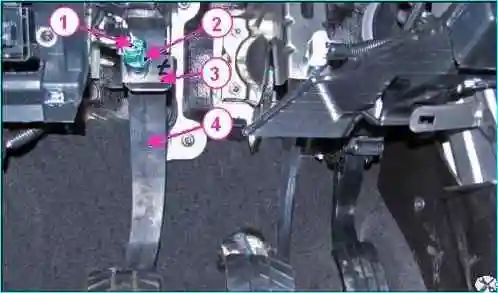

Снятие выключателя сигнала положения педали сцепления: 1 - колодка жгута проводов панели приборов; 2 - выключатель сигнала положения педали сцепления; 3 - кронштейн крепления педали сцепления; 4 - педаль сцепления
  • - отсоединяем колодку 1, рисунок 1, жгута проводов панели приборов от выключателя 2 сигнала положения педали сцепления;
  • - поворачиваем выключатель 2 сигнала положения педали сцепления на 90˚ против часовой стрелки и извлекаем его из отверстия  в кронштейне 3 крепления педали сцепления.

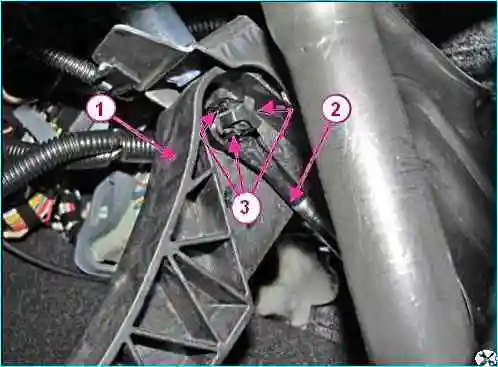

Отсоединение штока главного цилиндра сцепления: 1 - педаль сцепления; 2 - шток главного цилиндра сцепления; 3 - фиксаторы головки штока главного цилиндра сцепления

После этого заводим конец плоской отвертки в зазор между головкой штока 2, рисунок 2, цилиндра сцепления и педалью 1 сцепления и, преодолевая сопротивление фиксаторов 3, отсоединяем шток от педали сцепления.

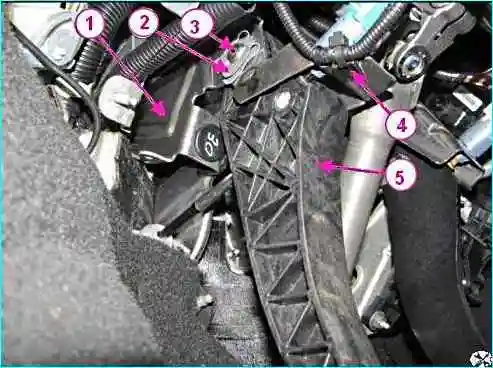

Снятие педали сцепления: 1 - кронштейн педали сцепления; 2 - скоба стопорная; 3 - ось; 4 - скоба крепления жгута проводов; 5 - педаль сцепления

Плоской отверткой снимаем стопорную скобу 2, рисунок 3, извлечь ось 3 и снять педаль сцепления.

Отсоединяем скобу 4 крепления жгута проводов от кронштейна 1 педали сцепления и убираем жгут проводов из зоны проведения работ.

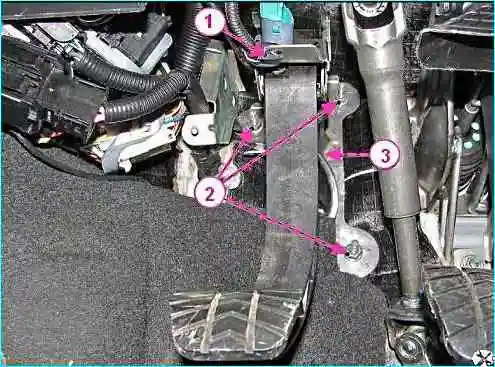

Снятие кронштейна педали сцепления: 1 - скоба крепления жгута проводов; 2 - гайка крепления; 3 - кронштейн крепления педали сцепления

Головкой на 13 отворачиваем три гайки 2, рисунок 4, и снимаем кронштейн 3 педали сцепления.

Установка педали сцепления

Установить кронштейн 3, рисунок 4, педали сцепления на шпильки крепления и завернуть гайки 2. Момент затяжки гаек 18 - 24 Нм (1,8 - 2,4 кгс.м).

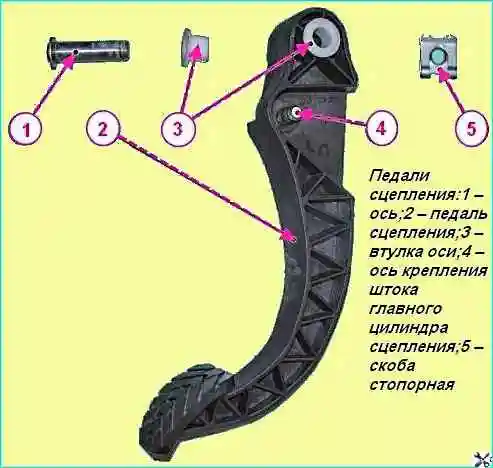

Педаль сцепления: 1 - ось; 2 - педаль сцепления; 3 - втулка оси; 4 - ось крепления штока главного цилиндра сцепления; 5 - скоба стопорная

Проверить состояние втулок 3, рисунок 5, и при необходимости заменить.

Установить втулки 3 оси в отверстие педали сцепления.

Установить педаль 5, рисунок 3, в кронштейн 1, установить ось 3 и зафиксировать ее стопорной скобой 2.

Присоединить шток 2, рисунок 2, к оси педали сцепления и убедиться в его надежной фиксации.

Регулировка вылета штока выключателя сигнала положения педали сцепления

Установить выключатель сигнала положения педали сцепления, для этого:

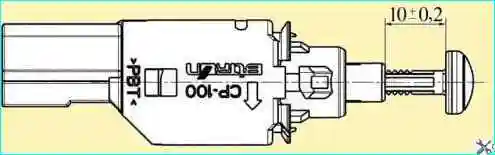

- выдвинуть шток из выключателя сигнала положения педали сцепления, обеспечив размер 10 мм, как показано на рисунке 6.

Нажать на педаль 4, рисунок 1, сцепления, установить выключатель 2, сигнала положения педали сцепления в отверстие кронштейна 3 педали сцепления и повернуть до упора по часовой стрелке.

Придерживая педаль сцепления рукой, дать ей вернуться в исходное положение.

Присоединить колодку 1 жгута проводов панели приборов к выключателю 2 сигнала положения педали сцепления.

Присоединить скобу 4, рисунок 3, крепления жгута проводов к кронштейну 1 педали сцепления.

Подсоединить минусовую клемму аккумулятора.
