ВАЗ-2110 и его модификации (ВАЗ-2111 и ВАЗ-2112) – пятиместный легковой автомобиль с передним расположением двигателя, приводом на передние колеса и цельнометаллическим сварным кузовом несущей конструкции
Типы кузовов: ВАЗ-2110 – «седан», ВАЗ-2111 – «универсал», ВАЗ-2112 – «хэтчбек».
Автомобили «десятого» семейства оснащаются четырехцилиндровыми четырехтактными восьми - и шестнадцатиклапанными бензиновыми двигателями объемом 1,5 и 1,6 л и мощностью (по ГОСТ 14846–81 нетто) от 52,0 до 66,7 кВт.
Системы питания – карбюраторная и с распределенным впрыском топлива.
Для соответствия современным нормам токсичности отработавших газов Евро-2 и Евро-3 автомобили с впрысковыми двигателями оснащаются каталитическими нейтрализаторами или катколлекторами с датчиками концентрации кислорода.
Автомобили с карбюраторными двигателями нейтрализаторов в своем оснащении не имеют.
Технические характеристики и модификации автомобиля ВАЗ-2110
трансмиссия
Сцепление - Однодисковое, сухое, с диафрагменной нажимной пружиной
Привод выключения сцепления - Тросовый, беззазорный
Коробка передач - Механическая, пятиступенчатая, с синхронизаторами на всех передачах переднего хода
Главная передача - Цилиндрическая, конструктивно выполнена в одном блоке с коробкой передач.
Дифференциал – конический, двухсателлитный
Передаточные числа коробки передач:
I передача 3,636
II передача 1,950
III передача 1,357
IV передача 0,941
V передача 0,784
задний ход 3,5
Передаточное число главной передачи 3,706 или 3,937
Привод ведущих колес - Валами с шарнирами равных угловых скоростей шарикового типа
Ходовая часть:
Передняя подвеска - Независимая, с телескопическими амортизаторными стойками, винтовыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости
Задняя подвеска - С винтовыми цилиндрическими пружинами, телескопическими гидравлическими амортизаторами и продольными рычагами, соединенными поперечной балкой
Колеса - Дисковые, стальные или легкосплавные
Размер обода - 5J-13H2, 5 1/2 J-13H2, 5 1/2 J-14H2
Шины - Радиальные, низкопрофильные, бескамерные
Размер шин - 175/70R13, 175/65R14
Рулевое управление
Тип - Реечное, с противоугонным устройством, травмобезопасное, с регулируемым наклоном рулевой колонки
Рулевой привод - Две тяги с резинометаллическими шарнирами со стороны рулевого механизма и шаровыми шарнирами со стороны поворотных рычагов
Тормозная система
тормозные механизмы передних колес - Дисковые вентилируемые или невентилируемые с однопоршневой плавающей скобой и автоматической регулировкой зазора между диском и колодками
тормозные механизмы задних колес - Барабанные, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном
тормозной привод - Гидравлический, двухконтурный с диагональным разделением контуров, вакуумным усилителем и регулятором давления
Стояночный тормоз Ручной, с тросовым приводом на колодки тормозных механизмов задних колес

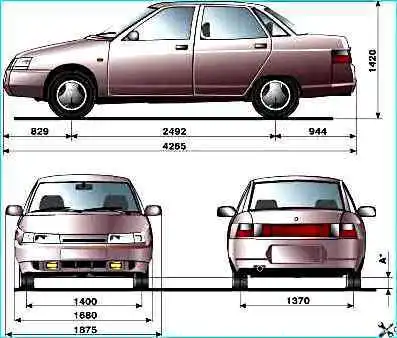

Кузов седан

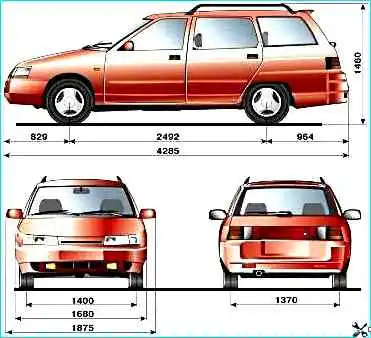

Кузов универсал

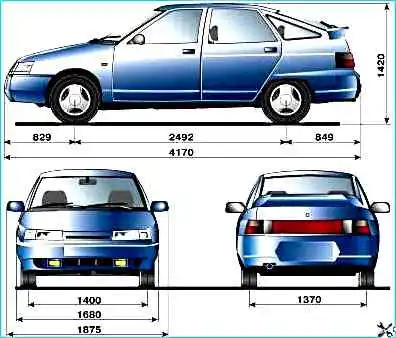

Кузов хэтчбек
|

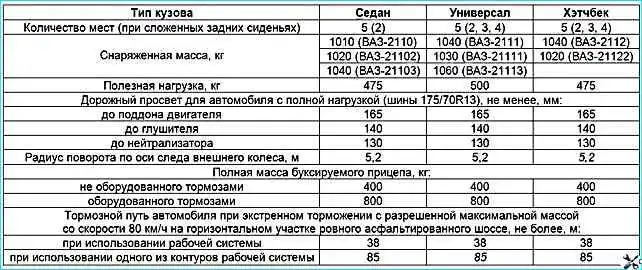

Тип кузова |
Cедан |
Универсал |
Хэтчбек |
|
Количество мест (при сложенных задних сиденьях) |
5 (2) |
5 (2, 3, 4) |
5 (2, 3, 4) |
|
Снаряженная масса, кг |
1010 (ВАЗ-2110) |
1040 (ВАЗ-2111) |
1040 (ВАЗ-2112) |
|
1020 (ВАЗ-21102) |
1030 (ВАЗ-21111) |
1020 (ВАЗ-21122) |
|
|
1040 (ВАЗ-21103) |
1060 (ВАЗ-21113) |
|
|
|
Полезная нагрузка, кг |
475 |
500 |
475 |
|
Дорожный просвет для автомобиля с полной нагрузкой (шины 175/70R13), не менее, мм: |
|||
|
до поддона двигателя |
165 |
165 |
165 |
|
до глушителя |
140 |
140 |
140 |
|
до нейтрализатора |
130 |
130 |
130 |
|
Радиус поворота по оси следа внешнего колеса, м |
5,2 |
5,2 |
5,2 |
|
Полная масса буксируемого прицепа, кг: |
|||
|
не оборудованного тормозами |
400 |
400 |
400 |
|
оборудованного тормозами |
800 |
800 |
800 |
|
Тормозной путь автомобиля при экстренном торможении с разрешенной максимальной массой со скорости 80 км/ч на горизонтальном участке ровного асфальтированного шоссе, не более, м: |
|||
|
при использовании рабочей системы |
38 |
38 |
38 |
|
при использовании одного из контуров рабочей системы |
85 |
85 |
85 |
Электрооборудование
Характеристика Значение
Схема электрооборудования - Однопроводная, отрицательный вывод источника питания соединен с "массой" (кузовом и основными агрегатами) автомобиля
Номинальное напряжение 12 В
Аккумуляторная батарея 6СТ-55 А, емкостью 55 А.ч
Генератор 94.3701 или 9402.3701, переменного тока, со встроенным выпрямительным блоком и электронным регулятором напряжения.
Ток отдачи – 80 А при 6000 мин –1
Стартер 57.3708 или 5702.3708, с дистанционным управлением и муфтой свободного хода

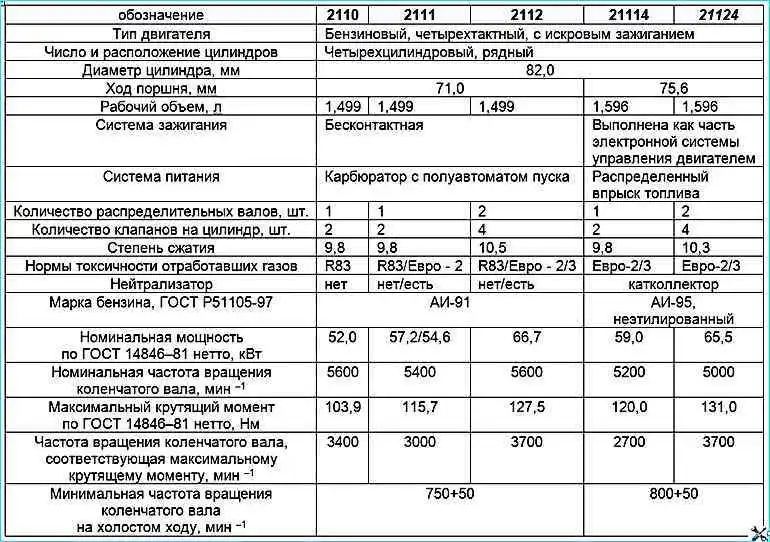

Основные параметры и характеристики двигателей
|
обозначение |
2110 |
2111 |
2112 |
21114 |
21124 |
|
Тип двигателя |
Бензиновый, четырехтактный, с искровым зажиганием |
||||
|
Число и расположение цилиндров |
Четырехцилиндровый, рядный |
||||
|
Диаметр цилиндра, мм |
82,0 |
||||
|
Ход поршня, мм |
71,0 |
75,6 |
|||
|
Рабочий объем, л |
1,499 |
1,499 |
1,499 |
1,596 |
1,596 |
|
Система зажигания |
Бесконтактная |
Выполнена как часть электронной системы управления двигателем |
|||
|
Система питания |
Карбюратор с полуавтоматом пуска |
Распределенный впрыск топлива |
|||
|
Количество распределительных валов, шт. |
1 |
1 |
2 |
1 |
2 |
|
Количество клапанов на цилиндр, шт. |
2 |
2 |
4 |
2 |
4 |
|
Степень сжатия |
9,8 |
9,8 |
10,5 |
9,8 |
10,3 |
|
Нормы токсичности отработавших газов |
R83 |
R83/Евро - 2 |
R83/Евро - 2/3 |
Евро-2/3 |
Евро-2/3 |
|
Нейтрализатор |
нет |
нет/есть |
нет/есть |
катколлектор |
|
|
Марка бензина, ГОСТ Р 51105-97 |
АИ-91 |
АИ-95, неэтилированный |
|||
|
Номинальная мощность по ГОСТ 14846–81 нетто, кВт |
52,0 |
57,2/54,6 |
66,7 |
59,0 |
65,5 |
|
Номинальная частота вращения коленчатого вала, мин –1 |
5600 |
5400 |
5600 |
5200 |
5000 |
|
Максимальный крутящий момент по ГОСТ 14846–81 нетто, Нм |
103,9 |
115,7 |
127,5 |
120,0 |
131,0 |
|
Частота вращения коленчатого вала, соответствующая максимальному крутящему моменту, мин –1 |
3400 |
3000 |
3700 |
2700 |
3700 |
|
Минимальная частота вращения коленчатого вала на холостом ходу, мин –1 |
750+50 |
800+50 |
|||

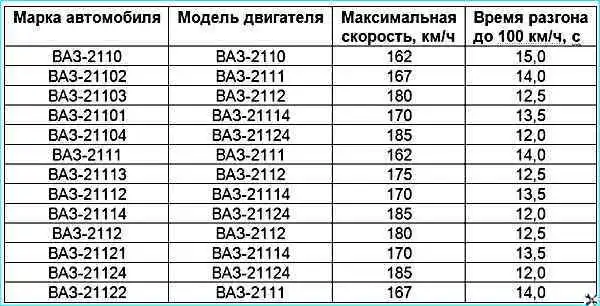

Динамические характеристики автомобилей
|
Марка автомобиля |
Модель двигателя |
Максимальная скорость, км/ч |
Время разгона до 100км/ч, с |
|
ВАЗ-2110 |
ВАЗ-2110 |
162 |
15,0 |
|
ВАЗ-21102 |
ВАЗ-2111 |
167 |
14,0 |
|
ВАЗ-21103 |
ВАЗ-2112 |
180 |
12,5 |
|
ВАЗ-21101 |
ВАЗ-21114 |
170 |
13,5 |
|
ВАЗ-21104 |
ВАЗ-21124 |
185 |
12,0 |
|
ВАЗ-2111 |
ВАЗ-2111 |
162 |
14,0 |
|
ВАЗ-21113 |
ВАЗ-2112 |
175 |
12,5 |
|
ВАЗ-21112 |
ВАЗ-21114 |
170 |
13,5 |
|
ВАЗ-21114 |
ВАЗ-21124 |
185 |
12,0 |
|
ВАЗ-2112 |
ВАЗ-2112 |
180 |
12,5 |
|
ВАЗ-21121 |
ВАЗ-21114 |
170 |
13,5 |
|
ВАЗ-21124 |
ВАЗ-21124 |
185 |
12,0 |
|
ВАЗ-21122 |
ВАЗ-2111 |
167 |
14,0 |
Расход топлива автомобилями
|
Модификация автомобиля |
Модель двигателя |
Комплектация |
Расход топлива при смешанном цикле, л/100 км |
|
ВАЗ-2110 |
ВАЗ-2110 |
R83 |
8,1 |
|
ВАЗ-21102, -2111, - 21122 |
ВАЗ-2111 |
Евро-2 |
7,6 |
|
ВАЗ-21102, -2111, - 21122 |
ВАЗ-2111 |
Евро-3 |
7,3 |
|
ВАЗ-21103, -21113, - 2112 |
ВАЗ-2112 |
Евро-2 |
7,4 |
|
ВАЗ-21103, -21113, - 2112 |
ВАЗ-2112 |
Евро-3 |
7,4 |
|
ВАЗ-21101, -21112, - 21121 |
ВАЗ-21114 |
Евро-3 |
7,5 |
|
ВАЗ-21104, -21114, - 21124 |
ВАЗ-21124 |
Евро-3 |
7,5 |
Варианты комплектации автомобилей ВАЗ-2110 с двигателями рабочим объемом 1,6 л
|
Модель автомобиля |
Комплектация |
Двигатель |
Нормы токсичности |
Контроллер |
|
ВАЗ-21101 |
10 (базовая комплектация для внутреннего рынка) |
ВАЗ-21114 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21114-1411020 - 30/31/32 |
|
16 (с гидроусилителем руля для внешнего рынка) |
ВАЗ-21114-60 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21114-1411020 - 30/31/32 |
|
|
30 (базовая комплектация для внутреннего рынка) |
ВАЗ-21114-20 (8-клапанный с распределенным впрыском топлива) |
Евро-3 |
21114-1411020 - 10/11/12 |
|
|
110 (базовая комплектация для внешнего рынка) |
ВАЗ-21114 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21114-1411020 - 30/31/32
|
|
|
125 (с гидроусилителем руля для внешнего рынка) |
ВАЗ-21114-60 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21114-1411020 - 30/31/32 |
|
|
130 (базовая комплектация для внешнего рынка) |
ВАЗ-21114-20 (8-клапанный с распределенным впрыском топлива) |
Евро-3 |
21114-1411020 - 10/11/12 |
|
|
135 (с гидроусилителем руля и подушкой безопасности для внешнего рынка) |
ВАЗ-21114-62 (8-клапанный с распределенным впрыском топлива) |
Евро-3 |
21114-1411020 - 10/11/12 |
|
|
136 (с гидроусилителем руля для внешнего рынка) |
ВАЗ-21114-62 (8-клапанный с распределенным впрыском топлива) |
Евро-3 |
21114-1411020 - 10/11/12 |
|
|
ВАЗ-21104 |
10 (базовая комплектация для внутреннего рынка) |
ВАЗ-21124 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
14 (с кондиционером для внутреннего рынка) |
ВАЗ-21124-40 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
|
16 (с гидроусилителем руля для внутреннего рынка) |
ВАЗ-21124-60 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
|
30 (базовая комплектация для внутреннего рынка) |
ВАЗ-21124-10 (16-клапанный с распределенным впрыском топлива) |
Евро-3 |
21124-1411020 - 10/11/12 |
|
|
110 (базовая комплектация для внешнего рынка) |
ВАЗ-21124 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32
|
|
|
125 (с гидроусилителем руля для внешнего рынка) |
ВАЗ-21124-60 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
|
130 (базовая комплектация для внешнего рынка) |
ВАЗ-21124-10 (16-клапанный с распределенным впрыском топлива) |
Евро-3 |
21124-1411020 - 10/11/12 |
|
|
ВАЗ-21112 |
10 (базовая комплектация для внутреннего рынка) |
ВАЗ-21114 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21114-1411020 - 30/31/32 |
|
16 (с гидроусилителем руля для внутреннего рынка) |
ВАЗ-21114-60 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21114-1411020 - 30/31/32 |
|
|
110 (базовая комплектация для внешнего рынка) |
ВАЗ-21114 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
|
125 (с гидроусилителем руля для внешнего рынка) |
ВАЗ-21114-60 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21114-1411020 - 30/31/32 |
|
|
130 (базовая комплектация для внешнего рынка) |
ВАЗ-21114-20 (8-клапанный с распределенным впрыском топлива) |
Евро-3 |
21114-1411020 - 10/11/12 |
|
|
135 (с гидроусилителем руля и подушкой безопасности для внешнего рынка) |
ВАЗ-21114-62 (8-клапанный с распределенным впрыском топлива) |
Евро-3 |
21114-1411020 - 10/11/12 |
|
|
136 (с гидроусилителем руля для внешнего рынка) |
ВАЗ-21114-62 (8-клапанный с распределенным впрыском топлива) |
Евро-3 |
21114-1411020 - 10/11/12
|
|
|
ВАЗ-21114 |
10 (базовая комплектация для внутреннего рынка) |
ВАЗ-21124 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
14 (с кондиционером для внутреннего рынка) |
ВАЗ-21124-40 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
|
16 (с гидроусилителем руля для внутреннего рынка) |
ВАЗ-21124-60 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
|
110 (базовая комплектация для внешнего рынка) |
ВАЗ-21124 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
|
125 (с гидроусилителем руля для внешнего рынка) |
ВАЗ-21124-60 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
|
130 (базовая комплектация для внешнего рынка) |
ВАЗ-21124-10 (16-клапанный с распределенным впрыском топлива) |
Евро-3 |
21124-1411020 - 10/11/12 |
|
|
ВАЗ-21124 |
10 (базовая комплектация для внутреннего рынка) |
ВАЗ-21124 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
14 (с кондиционером для внутреннего рынка) |
ВАЗ-21124-40 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
|
16 (с гидроусилителем руля для внутреннего рынка) |
ВАЗ-21124-60 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32
|
|
|
110 (базовая комплектация для внешнего рынка) |
ВАЗ-21124 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
|
125 (с гидроусилителем руля для внешнего рынка) |
ВАЗ-21124-60 (16-клапанный с распределенным впрыском топлива) |
Евро-2 |
21124-1411020 - 30/31/32 |
|
|
130 (базовая комплектация для внешнего рынка) |
ВАЗ-21124-10 (16-клапанный с распределенным впрыском топлива) |
Евро-3 |
21124-1411020 - 10/11/12 |
|
|
ВАЗ-21121 |
10 (базовая комплектация для внутреннего рынка) |
ВАЗ-21114 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21114-1411020 - 30/31/32 |
|
16 (с гидроусилителем руля для внутреннего рынка) |
ВАЗ-21114-60 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21114-1411020 - 30/31/32 |
|
|
110 (базовая комплектация для внешнего рынка) |
ВАЗ-21114 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21114-1411020 - 30/31/32 |
|
|
125 (с гидроусилителем руля для внешнего рынка) |
ВАЗ-21114-60 (8-клапанный с распределенным впрыском топлива) |
Евро-2 |
21114-1411020 - 30/31/32 |
|
|
130 (базовая комплектация для внешнего рынка) |
ВАЗ-21114-20 (8-клапанный с распределенным впрыском топлива) |
Евро-3 |
21114-1411020 - 10/11/12 |
|
|
135 (с гидроусилителем руля и подушкой безопасности для внешнего рынка) |
ВАЗ-21114-62 (8-клапанный с распределенным впрыском топлива) |
Евро-3 |
21114-1411020 - 10/11/12
|
|
|
136 (с гидроусилителем руля для внешнего рынка) |
ВАЗ-21114-62 (8-клапанный с распределенным впрыском топлива) |
Евро-3 |
21114-1411020 - 10/11/12
|
