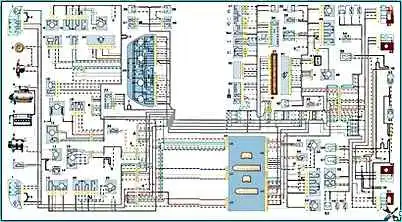

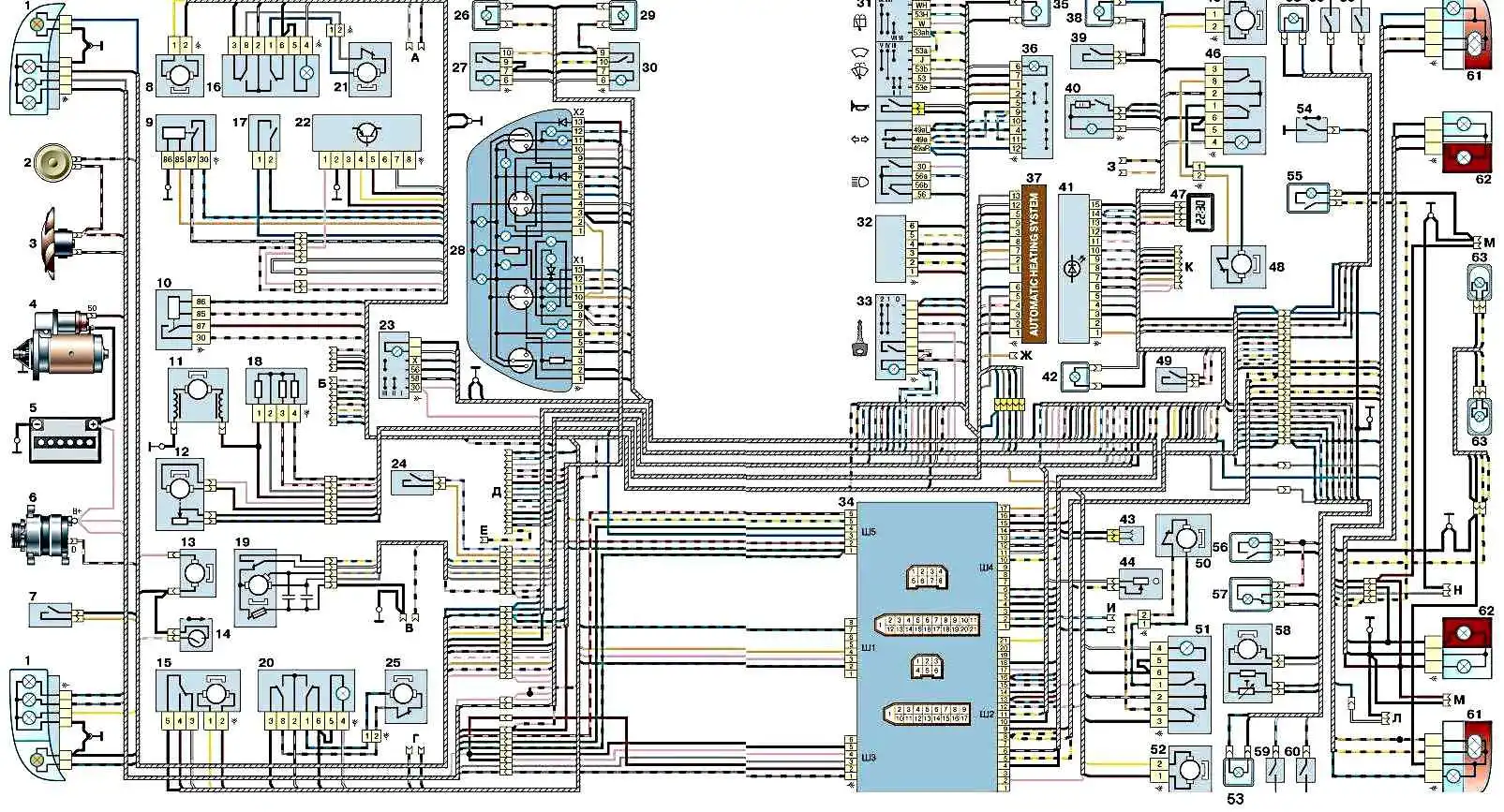

Схема электрооборудования автомобиля с кузовом «седан», без узлов впрыска

Детали схемы:

1 – блок-фары 2 – звуковой сигнал 3 – электродвигатель вентилятора системы охлаждения двигателя 4 – стартер 5 – аккумуляторная батарея 6 – генератор 7 – выключатель света заднего хода 8 – электропривод блокировки замка правой передней двери 9 – реле включения электростеклоподъемников 10 – реле включения стартера 11 – электродвигатель отопителя 12 – микромотор-редуктор привода заслонки отопителя 13 – электродвигатель омывателя ветрового стекла 14 – датчик уровня омывающей жидкости 15 – электропривод блокировки замка левой передней двери 16 – переключатель электростеклоподъемника правой передней двери 17 – электропривод замка багажника 18 – дополнительный резистор электродвигателя вентилятора отопителя 19 – мотор-редуктор очистителя ветрового стекла 20 – переключатель электростеклоподъемника левой передней двери 21 – электропривод стеклоподъемника правой передней двери 22 – блок управления системы блокировки замков дверей 23 – переключатель наружного освещения 24 – датчик уровня тормозной жидкости 25 – электропривод стеклоподъемника левой передней двери 26 – контрольная лампа включения противотуманного света 27 – выключатель противотуманного света 28 – комбинация приборов 29 – контрольная лампа обогрева заднего стекла 30 – выключатель обогрева заднего стекла 31 – подрулевой переключатель 32 – реле включения противотуманного света 33 – выключатель зажигания 39 – выключатель лампы освещения вещевого ящика 40 – прикуриватель 41 – блок индикации бортовой системы контроля 42 – лампа освещения пепельницы; 43 – розетка для переносной лампы 44 – выключатель освещения приборов 45 – электропривод блокировки замка правой задней двери 46 – переключатель электростеклоподъемника правой задней двери 47 – часы 48 – электропривод стеклоподъемника правой задней двери 49 – выключатель сигналов торможения 50 – электропривод стеклоподъемника левой задней двери 51 – переключатель электростеклоподъемника левой задней двери 52 – электропривод блокировки замка левой задней двери 53 – боковые указатели поворота 54 – выключатель контрольной лампы стояночного тормоза 55 – фонарь освещения багажного отсека 56 – плафон индивидуального освещения 57 – плафон освещения салона 58 – датчик температуры системы отопления 59 – выключатели в стойках передних дверей 60 – выключатели в стойках задних дверей 61 – наружные задние фонари 62 – внутренние задние фонари 63 – фонари освещения номерного знака А – колодки для подключения правой передней колонки Б – колодки для подключения аудиоаппаратуры В – колодки для подключения электродвигателя омывателя заднего стекла Г – колодки для подключения левой передней колонки Д – колодка для подключения жгута проводов системы впрыска Е - разъем для диагностики электроусилителя руля Ж – разъем для диагностики системы автоматического управления отопителем З - колодки для подключения правой задней колонки И - колодки для подключения левой задней колонки К – колодка для подключения бортового компьютера Л – к электроприводу замка багажника М – колодки для подключения дополнительных сигналов 34 – монтажный блок 35 – лампа подсветки рычагов управления отопителем 36 – выключатель аварийной сигнализации 37 – контроллер системы автоматического управления отопителем 38 – лампа освещения вещевого ящика торможения Н – к элементу обогрева заднего стекла
