Чтобы обеспечить хорошую устойчивость и управляемость автомобилем, колеса установлены под определенными углами относительно элементов кузова и подвески
Для этого регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.
Точную регулировку проводят на специальных установках.

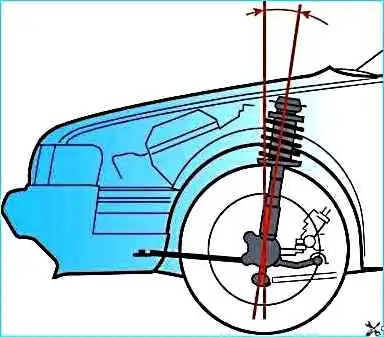

Угол продольного наклона оси поворота – угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля.
Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол регулируется изменением количества регулировочных шайб на наконечниках растяжки.
Для уменьшения угла шайбы добавляют, а для увеличения снимают.
При установке/удалении одной шайбы угол изменяется приблизительно на 19'.
Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

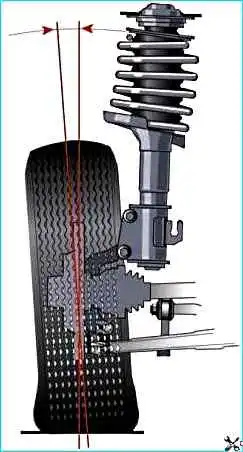

Угол развала колеса – угол между плоскостью вращения колеса и вертикалью.
Он способствует правильному положению катящегося колеса при работе подвески.
Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку.
При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

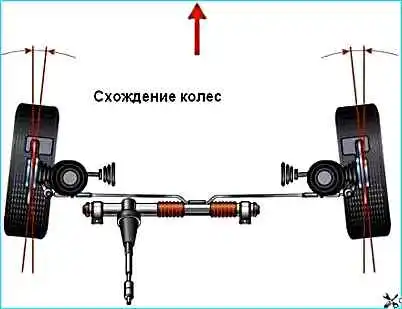

Схождение колес – угол между плоскостью вращения колеса и продольной осью автомобиля.
Иногда этот угол вычисляют по разности расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров.
Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.
Схождение регулируется вращением регулировочных тяг при ослабленных стяжных болтах наконечников рулевых тяг.
Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса – горизонтально).
Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).
Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания.
Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя.
Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты.
Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесе примерно одинаков, отсутствуют люфты в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение – не более 0,7 мм, осевое – не более 1 мм).
Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы.
В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и, в последнюю очередь, схождение.
У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:
- Угол развала 0°±30'
- Схождение 0°00'±10' (0±1 мм)
- Угол продольного наклона оси поворота 1°30'±30'
Углы установки колес автомобиля в снаряженном состоянии:
- Угол развала 0°30'±30'
- Схождение 0°15'±10' (1,5±1 мм)
- Угол продольного наклона оси поворота 0°20'±30′
