Как отремонтировать очиститель и омыватель ветрового стекла ВАЗ-2110

Неисправности очистителя и методы их устранения были рассмотрены в статье – «Конструктивные особенности стеклоочистителя ВАЗ-2110».

В этой статье рассмотрим как снять стеклоочиститель и стеклоомыватель.

Отключаем "минусовой" провод от аккумулятора.

Снимаем облицовку и накладку ветрового окна

Снимаем расширительный бачок.

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

1. Отсоединяем разъем моторедуктора очистителя.

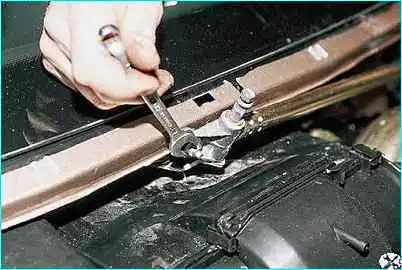

2. Ключом "на 10" отворачиваем гайку левого крепления очистителя

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

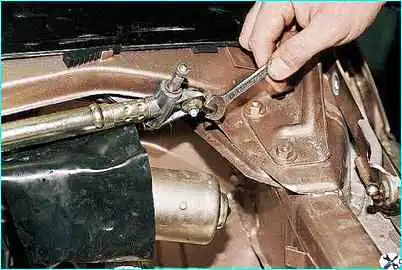

3. Ключом на 10 отворачиваем гайку правого крепления очистителя к кузову

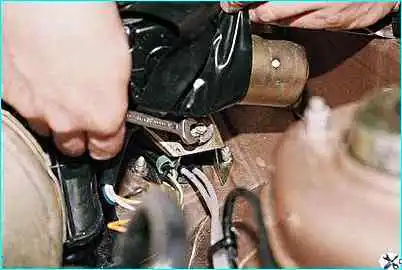

4. Отворачиваем один болт крепления кронштейна моторедуктора.

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

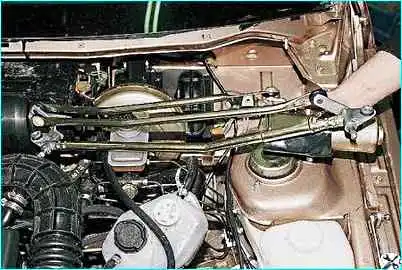

5. Снимаем очиститель со шпилек и извлекаем его из коробки воздухопритока

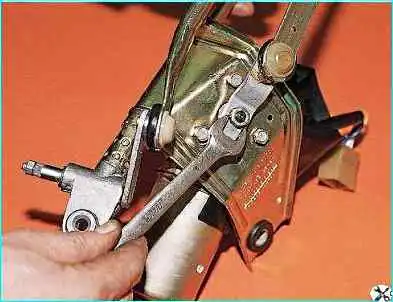

6. Ключом на 13 отворачиваем гайку крепления кривошипа

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

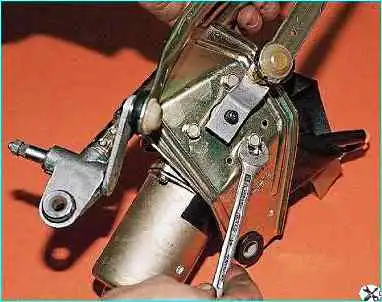

7. Ключом на 10 отворачиваем три болта крепления моторедуктора к кронштейну

8. …и снимаем его.

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

9. Крестообразной отверткой отворачиваем два винта крепления защитного колпака.

10. Снимаем колпак.

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

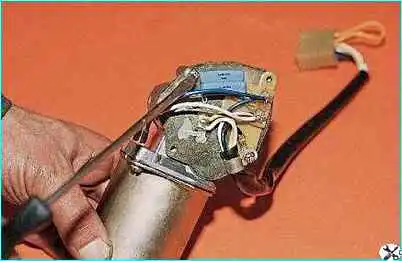

11. Отвернув крестообразной отверткой четыре винта крепления крышки моторедуктора

12. …снимаем ее

При необходимости заменяем шестерни моторедуктора, зачищаем контакты концевого выключателя. Сборку проводим в обратной последовательности.

Снятие датчика уровня, электродвигателя и бачка стеклоомывателя

Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного слева в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.

Омыватель включается правым подрулевым переключателем, при этом питание подается на электродвигатель насоса и реле очистителя ветрового стекла, которое включает очиститель на малую скорость работы, если он был выключен или работал в прерывистом режиме.

При неисправности насоса его заменяют.

Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской.

Отсоединяем "минусовой" провод от аккумулятора.

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

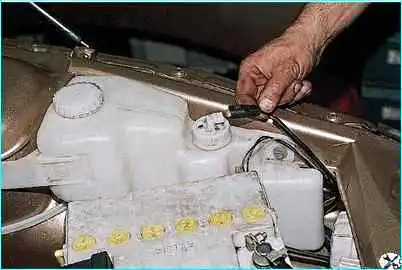

1. Отсоединяем разъем датчика уровня жидкости в бачке стеклоомывателя.

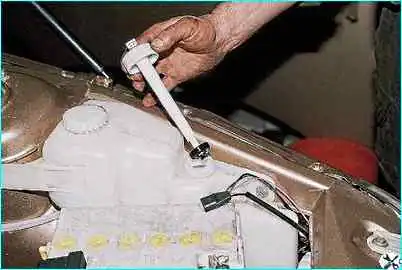

2. Отворачиваем против часовой стрелки и вынимаем датчик уровня жидкости.

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

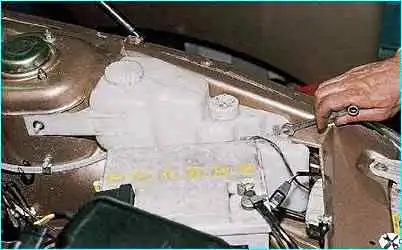

3. Для снятия бачка стеклоомывателя ключом на 10 отворачиваем гайку заднего

4. …и болт переднего крепления бачка к кузову.

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

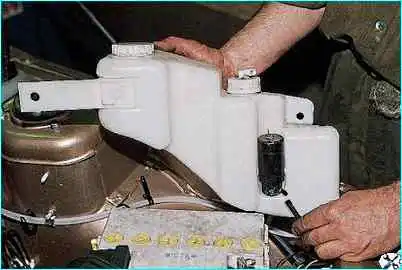

5. Приподняв бачок, отсоединяем провода…

6. …и шланг подачи жидкости от электродвигателя.

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

Ремонт очистителя и омывателя ветрового стекла ВАЗ-2110

7. Поддеваем отверткой электродвигатель

8. отделяем его от бачка

Устанавливаем детали в обратной последовательности.
