Очиститель ветрового стекла состоит из моторедуктора, рычагов и щеток

Электродвигатель очистителя – трехщеточный, с возбуждением от постоянных магнитов, двухскоростной.

Схема включения омывателя и очистителя ветрового стекла: 1 - электродвигатель очистителя ветрового стекла 2 - электродвигатель омывателя ветрового стекла 3 - переключатель очистителя и омывателя ветрового стекла 4 - монтажный блок 5 - выключатель зажигания К2 - реле очистителя ветрового стекла К6 - дополнительное реле А - условная нумерация штекеров в колодке электродвигателя очистителя В - к источникам питания

Для защиты от перегрузок в нем установлен термобиметаллический предохранитель, а для снижения радиопомех – конденсаторы и дроссели.

Технические характеристики моторедуктора

Частота вращения вала при напряжении питания 14 В, моменте 0,15 кгс.м и температуре окружающей среды 25±10°С, мин –1

  • - первая скорость 30–40
  • - вторая скорость 55–70

Потребляемый в этих условиях ток, А, не более:

  • - на первой скорости 3,5
  • - на второй скорости 5

Очиститель имеет три режима работы, они включаются правым подрулевым переключателем.

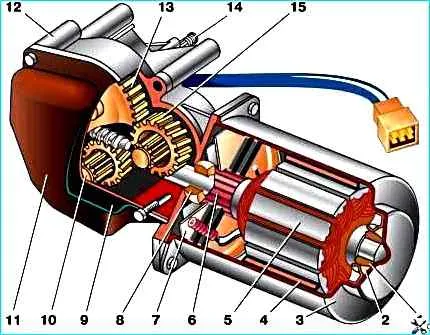

Очиститель ветрового стекла: 1 - задняя втулка вала якоря 2 - войлочное кольцо 3 - корпус электродвигателя 4 - постоянный магнит: 5 - якорь 6 - коллектор 7 - траверса со щеткодержателями, дросселями и термобиметаллическими предохранителями 8 - передняя втулка вала якоря 9 - панель с помехоподавительными конденсаторами и контактами концевого выключателя 10 - блок промежуточных шестерен 11 - крышка 12 - корпус редуктора 13 - ведомая шестерня 14 - выходной вал моторедуктора 15 - блок промежуточных шестерен

Прерывистый режим обеспечивается электронным реле К2 типа 524.3747, установленным в монтажном блоке.

Это реле также включает малую скорость моторедуктора очистителя при включении омывателя ветрового стекла.

Реле должно обеспечивать включение электродвигателя с частотой 14±4 цикла в минуту при частоте вращения вала моторедуктора не менее 20 мин -1 , температуре 20±5°С и напряжении питания 14±0,2 В.

При работе очистителя на малой скорости в постоянном режиме напряжение питания подводится к диаметрально противоположным щеткам.

При работе очистителя на максимальной скорости "+" питания подводится к щетке, расположенной сбоку.

Для разгрузки контактов выключателя зажигания очиститель подключен через дополнительное реле К6 в монтажном блоке.

Неисправный моторедуктор рекомендуется заменять новым (возможна зачистка коллектора, контактов концевого выключателя и замена шестерен).

Погнутые рычаги выправляют.

При износе шарниров – их заменяют.

Диагностика неисправностей стеклоочистителя

Электродвигатель стеклоочистителя не работает

- термобиметаллический предохранитель не срабатывает (не слышно щелчка) и не перегорает предохранитель F5 в монтажном блоке

Повреждены провода, окислены или неплотно надеты их наконечники - Обожмите клеммы, замените неисправные провода

Неисправность подрулевого переключателя стеклоочистителя - Замените неисправный переключатель

Зависли щетки электродвигателя, сильно загрязнен или подгорел коллектор - Устраните зависание щеток, зачистите коллектор или замените моторедуктор

Обрыв в обмотке якоря электродвигателя - Замените моторедуктор

Электродвигатель стеклоочистителя не работает

- термобиметаллический предохранитель срабатывает (слышен щелчок) или перегорает предохранитель F5 в монтажном блоке

Щетки примерзли к стеклу - Выключив очиститель, осторожно отделите щетки от стекла, убедитесь в целостности резинового скребка, восстановите подвижность соединений щетки

Рычаги стеклоочистителя задевают за детали кузова - Проверьте правильность установки рычагов, выправьте деформированные рычаги или замените стеклоочиститель

Короткое замыкание в обмотке электродвигателя - Замените моторедуктор

Электродвигатель стеклоочистителя не работает в прерывистом режиме

Неисправно реле стеклоочистителя - Замените реле

Неисправен подрулевой переключатель - Замените неисправный переключатель

Электродвигатель стеклоочистителя не останавливается в прерывистом режиме

Неисправно реле стеклоочистителя - Замените реле

Контактные лепестки концевого выключателя плохо прижимаются к шестерне моторедуктора - Подогните контактные лепестки концевого выключателя

Окислены или обгорели контакты концевого выключателя - Зачистите контакты или замените моторедуктор стеклоочистителя

Щетки останавливаются в произвольном положении

Ослабла гайка крепления кривошипа на оси шестерни моторедуктора - Правильно установив кривошип, затяните гайку

Контактные лепестки концевого выключателя плохо прижимаются к шестерне моторедуктора - Подогните контактные лепестки концевого выключателя

Окислены или обгорели контакты концевого выключателя - Зачистите контакты или замените моторедуктор стеклоочистителя

Щетки работают не синхронно

Ослабло крепление поводка одной из щеток на валу - Установите щетку в нужном положении и затяните гайку крепления поводка

Электродвигатель стеклоочистителя работает, но щетки не двигаются

Ослабла гайка крепления кривошипа на оси шестерни моторедуктора - Правильно установив кривошип, затяните гайку

Выкрошены зубья шестерни моторедуктора - Замените моторедуктор
