Для проверки выключателя зажигания последовательно устанавливайте ключ в положения, при которых должны замыкаться цепи, указанные в таблице

При установке ключа в положение «III» должно включаться противоугонное устройство.

При повороте ключа из положения «III» в положение «0» противоугонное устройство должно выключаться.

Это можно проверить, поворачивая рулевое колесо.

При повторном запуске из положения «I» в положение «II» включается блокировка.

Ключ в положение «II» можно повернуть только из положения «0».

Если есть дефекты, замените контактную группу или выключатель зажигания.

Замена замка зажигания

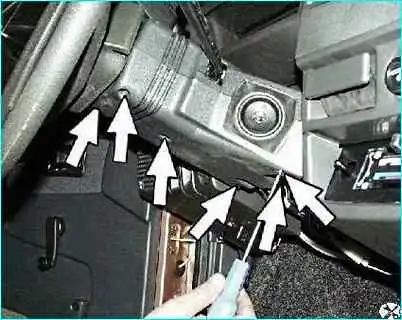

Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

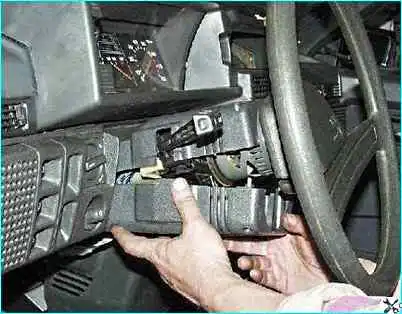

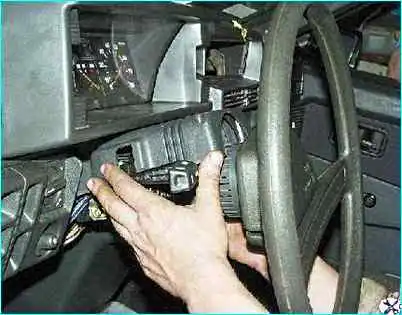

Снимите нижний кожух рулевой колонки

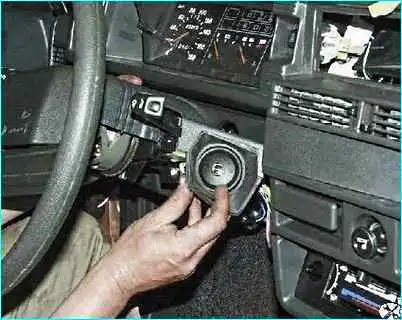

Снимите облицовку замка зажигания.

Снимите верхний кожух рулевой колонки.

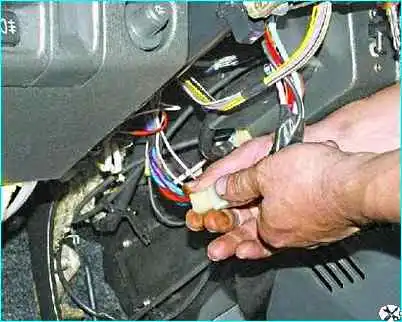

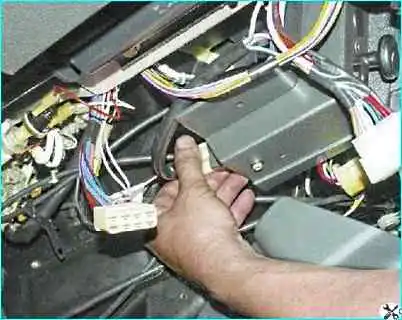

Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

Вставьте ключ в выключатель зажигания и поверните его в положение «0», чтобы выключить противоугонное устройство.

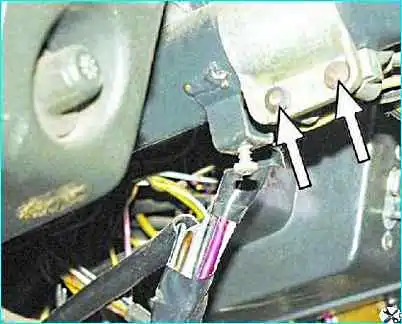

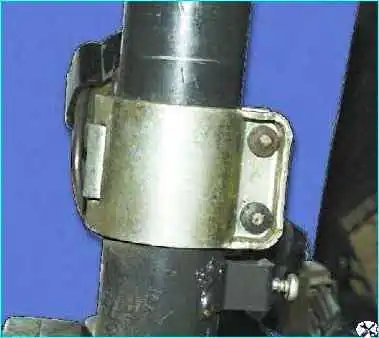

Отверните четыре болта крепления (два болта расположены сверху колонки).

Снимите скобу и выключатель зажигания.

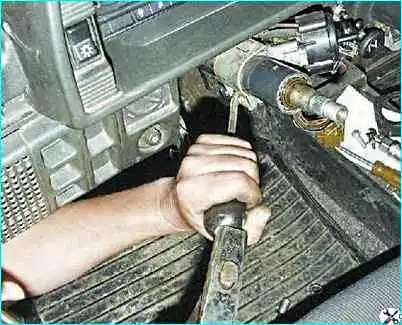

Если головки болтов срезаны, болты необходимо высверлить или вывернуть с помощью отвертки и молотка

На части автомобилей устанавливается выключатель зажигания, крепящийся двумя болтами.

В верхней части скобы есть прорезь, в которую входит крючок на корпусе выключателя зажигания.

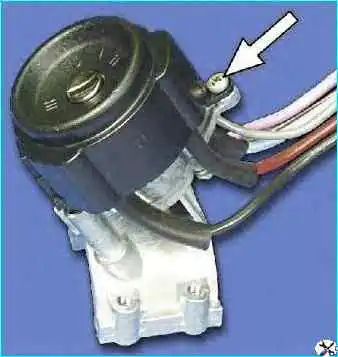

Отверните винт крепления облицовки выключателя.

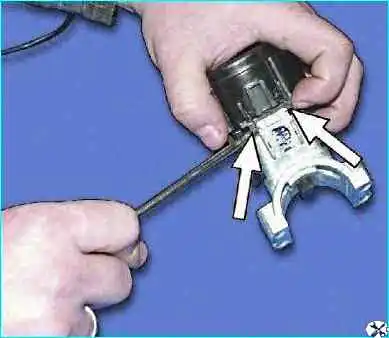

Снимите облицовку выключателя, отжав отверткой две пластмассовые защелки

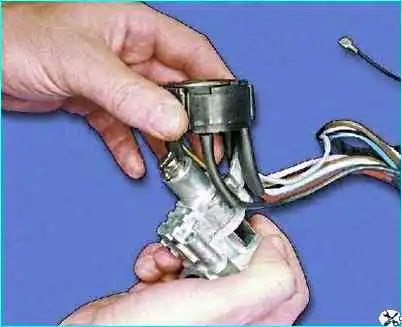

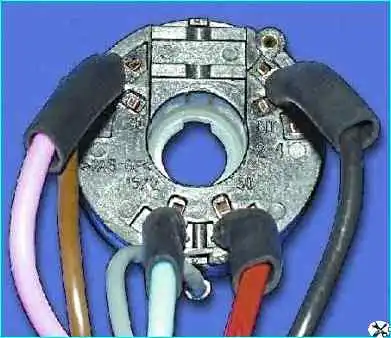

Снимите контактную группу

Сборка и установка выключателя зажигания производится в обратном порядке.

Положения ключа при которых замыкаются цепи

Положение ключа - Контакты под напряжением - Включаемые цепи

«0» — выключено - 30 и 30/1 -

«I» - зажигание - 30-INT - Наружное освещение. Освещение приборов. Сигнализация дальним светом фар

30/1—15/1 - Обмотка возбуждения генератора. Система зажигания. Очиститель ветрового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора.

Указатели поворота. Свет заднего хода. Контрольные приборы

30/1—15/2 - Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя

«II» - Стартер

30-INT - См. положение I

30/1-15/1 - См. положение I

30-50 - Стартер

«III» - стоянка

30-INT - См. положение I

30/1-P - Стояночный свет
