В автомобилях ВАЗ «десятого» семейства установка передних динамиков предусмотрена в окнах внутренних панелей передних дверей

Размеры окон рассчитаны на динамики диаметром 130 мм

Важным моментом при установке динамиков является способ прокладки проводов от головного устройства к динамикам.

В связи с тем, что двери открываются и закрываются, жгут проводов, находящийся между торцом двери и стойкой кузова, будет постоянно изгибаться.

Поэтому провода следует надежно защитить.

Провод можно вывести из-под панели приборов и пропустить под обивку двери.

При этом провод в салоне будет постоянно находиться на виду, что не слишком эстетично.

Кроме того, такой провод нетрудно повредить, а в том месте, где он входит под обивку, обивка не будет прилегать к двери.

Это, в свою очередь, приведет к ослаблению крепления обивки и, соответственно, дребезжанию и скрипам при движении, которые непременно появятся через непродолжительное время.

Ко всему прочему, обивка, постоянно воздействуя на провод, будет перетирать его. Подобный способ прокладки проводов можно считать лишь временным.

Для того, чтобы проложить провода более основательно, в передних стойках кузова и торцах дверей предусмотрены специальные отверстия.

Однако просто пропустить провода в отверстия — это только половина дела, так как от вибрации изоляция проводов быстро перетрется о кромки отверстий.

Поэтому для защиты проводов необходимо установить между дверью и стойкой гофрированный кожух.

Такие кожухи имеются в продаже и недорого стоят. Динамики обычно комплектуются соединительными проводами.

При подключении динамиков к головному устройству необходимо учитывать полярность их выводов.

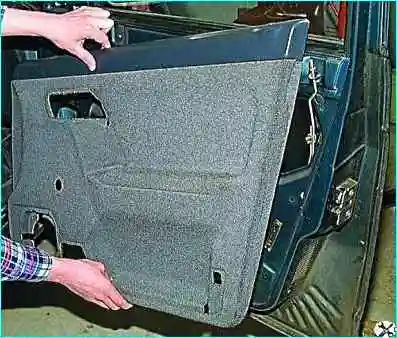

Снимаем обивку двери

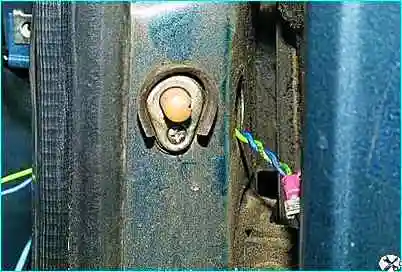

Прокладываем провода от головного устройства через отверстие в стойке передней двери.

Протягиваем провода через гофрированный кожух.

Кожух выполнен так, что его концы могут быть надежно зафиксированы в отверстиях стойки и торца двери.

Отверстие кожуха позволяет также проложить в нем провода других потребителей электроэнергии, которые могут быть установлены в двери (электроприводы блокировки дверного замка, стеклоподъемника и зеркала)

Выводим провода через окно для установки динамика.

Провода должны иметь некоторый запас длины для того, чтобы было удобно присоединить их наконечники к выводам динамика

Устанавливаем скобы крепления динамика на внутреннюю панель двери.

Присоединив провода к динамику, устанавливаем его в окно панели двери

Вворачиваем четыре самореза крепления динамика

Устанавливаем обивку двери.

Аналогичным образом устанавливаем динамик в другую дверь

Задние динамики системы звуковоспроизведения

Установку динамиков показываем на примере автомобиля ВАЗ-2111.

Задние динамики устанавливаем на места, предусмотренные заводом в правой и левой опорах полки багажника.

Посадочный диаметр задних динамиков такой же, как и у передних — 130 мм.

Провода задних динамиков прокладываем от панели приборов под обивкой пола с левой стороны, рядом с порогом. В этом же месте проходит заводской жгут проводов.

Для прокладки проводов достаточно снять облицовки порогов и отвернуть край обивки пола.

Потребуется также снять левую часть подушки и спинку заднего сиденья.

Длины проводов, входящих в установочный комплект динамиков, как правило, недостаточно. Поэтому перед установкой необходимо приобрести провода необходимой длины.

В продаже имеются специальные двухжильные провода для акустических систем.

Для подключения каждого из динамиков потребуется около пяти метров такого провода.

В багажном отсеке снимаем заднюю полку и ворсовую обивку багажника

Извлекаем из отверстия обивки левой боковины фонарь освещения багажного отсека.

Отвернув саморезы крепления, отгибаем обивку.

Отворачиваем саморезы крепления опоры полки багажника.

Вынимаем из опоры окантовку отверстия, через которое проходит задний ремень безопасности.

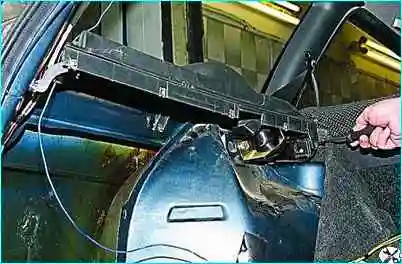

Вытягиваем ремень из катушки и отводим опору полки багажника от арки крыла.

Расположив опору на полу багажника, отверткой поддеваем фиксаторы облицовки в задней ее части.

Передняя сторона облицовки удерживается в отверстиях опоры полки двумя пластмассовыми выступами.

При попытке отделить облицовку от опоры с этой стороны можно повредить как облицовку, так и опору полки.

Снимаем облицовку динамика.

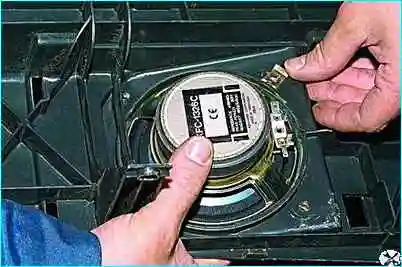

Устанавливаем динамик в опору полки.

С тыльной стороны опоры полки устанавливаем четыре скобы крепления динамика, совмещая отверстия в скобах с отверстиями в опоре

Закрепляем динамик саморезами.

Скобы удерживаются от проворачивания отбортовкой отверстия под динамик

При установке облицовки динамика вводим выступы облицовки в отверстия в опоре полки багажника

Нажимаем на облицовку с противоположной стороны до характерного щелчка.

Перед подключением проводов к динамику изолируем наконечники кембриками.

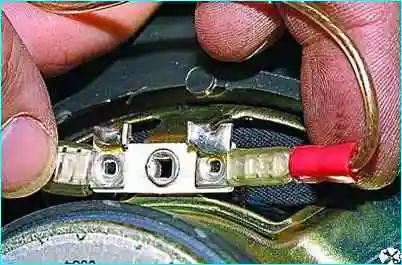

Подсоединяем провода к динамику

Устанавливаем опору полки багажника в обратной последовательности.

Закрепляем провода динамика на арке заднего крыла клейкой лентой, чтобы исключить их провисание

Устанавливаем на место и закрепляем обивку арки заднего колеса и боковины.

Вставляем в отверстие обивки фонарь освещения багажного отсека.

Аналогично устанавливаем динамик в правой опоре полки багажника.

Провод правого заднего динамика прокладываем от арки левого заднего колеса к арке правого колеса.

При этом необходимо прикрепить провод к полу багажника и левой арке клейкой лентой в нескольких местах, исключив возможность его перемещения.

Проверяем работоспособность динамиков.
