Внутрисалонная антенна
Установка антенны
Тщательно очищаем внутреннюю поверхность ветрового стекла от загрязнений и обезжириваем ее салфеткой, пропитанной очищающим составом, а затем протираем сухой салфеткой.
Теперь поверхность стекла подготовлена для наклеивания пластины крепления корпуса и полюсов антенны.

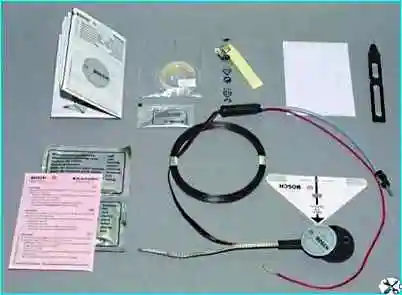

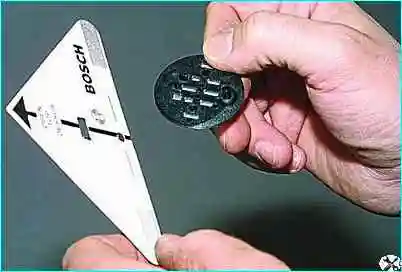

Для наклеивания пластины используем входящий в комплект шаблон из плотной бумаги.
Шаблон имеет прорези, которые допускают установку в него пластины только в одном положении.
Вводим штифт и защелки пластины в прорези шаблона.

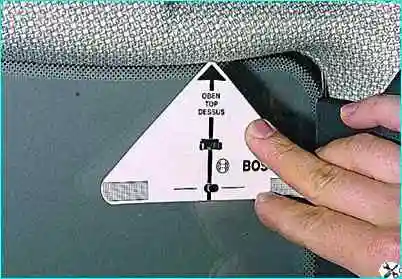

Снимаем с гладкой стороны пластины защитную наклейку и прижимаем пластину вместе с шаблоном к стеклу так, чтобы два угла шаблона касались соответствующих сторон кромки стекла.
Снимаем с пластины шаблон.
Для того чтобы «усы» антенны были наклеены на стекло эквидистантно его краям, в установочный комплект антенны входит набор дистанционных шаблонов (отрезков липкой ленты белого цвета).

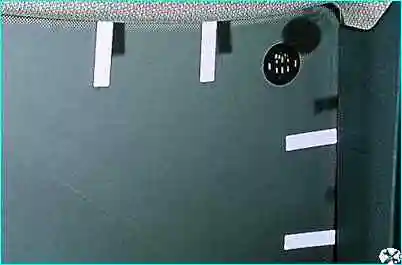

Шаблоны наклеиваем на стекло перпендикулярно его кромкам.
Полюс антенны представляет собой отрезок проволоки, с одной стороны которого припаяно контактное ушко.
Проволока и контактное ушко расположены на прозрачной пластмассовой ленте с клеящим слоем.
Клеящий слой закрыт защитной пленкой белого цвета, которую перед наклеиванием «уса» необходимо снять.
После снятия пленки надеваем контактное ушко на штифт пластины крепления корпуса.

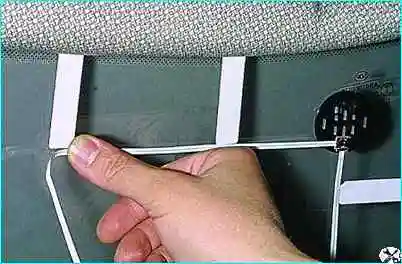

Аккуратно приклеиваем «ус» к стеклу вдоль краев дистанционных шаблонов (для наглядности защитная пленка не снята).
После наклейки «усов» антенны разглаживаем их специальным шпателем, входящим в состав комплекта.
Для прокладки проводов антенны необходимо снять правый солнцезащитный козырек.

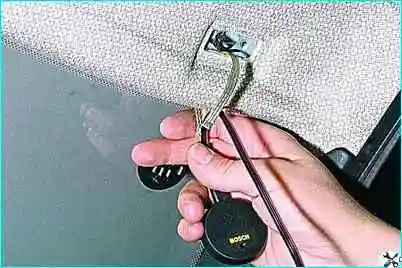

Оттянув на себя обивку крыши, пропускаем шлейф заземления через отверстие в обивке и вытягиваем его наружу.
Снимаем облицовку передней стойки крыши.
Протягиваем за обивкой крыши провода и выводим их из-под обивки.
Устанавливаем корпус антенны на пластину крепления.
При установке штифт пластины крепления, на который надеты контактные ушки «усов» антенны, должен войти в отверстие в корпусе антенны.
При правильном соединении корпуса с пластиной должны быть слышны характерные щелчки пластмассовых защелок.

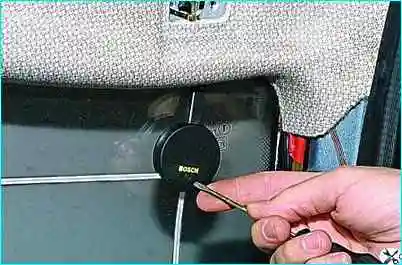

Для фиксации корпуса антенны на пластине крепления вворачиваем винт.
Усилие затяжки не должно быть большим, иначе в пластмассовых деталях могут возникнуть трещины.

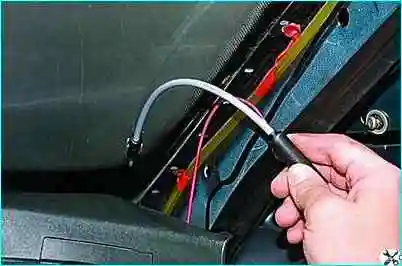

Пропускаем кабель антенны в зазор между рамой ветрового стекла и накладкой панели приборов.
Протягиваем кабель в вещевой ящик и пропускаем над пластмассовым кронштейном панели приборов.
После завершения прокладки кабеля добиваемся того, чтобы по всей его длине отсутствовали петли и провисания.
Убеждаемся, что кабель не касается острых кромок кузова и не имеет чрезмерного натяжения.
Устанавливаем на место облицовку передней стойки крыши.

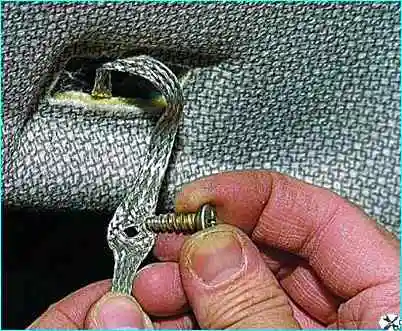

Стараясь не повредить проводники шлейфа заземления, делаем шилом в шлейфе отверстие и, разведя проводники, увеличиваем диаметр отверстия настолько, чтобы сквозь него смог пройти саморез.
Вставляем саморез в кронштейн козырька и надеваем на стержень самореза шлейф заземления.
Смазываем контактную часть шлейфа и саморез антикоррозионной смазкой, которая входит в установочный комплект антенны. Излишек длины шлейфа убираем под обивку крыши.
Устанавливаем солнцезащитный козырек на место и затягиваем саморезы.
Присоединяем кабель антенны к магнитоле.
Провод электропитания усилителя антенны (красный) соединяем с проводом магнитолы для подачи питания на привод автоматической выдвижной антенны.
В этом случае питание на усилитель будет подаваться только при включенной магнитоле
