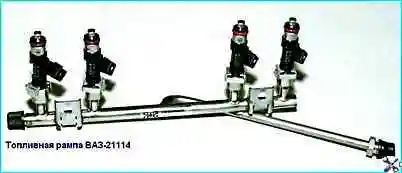

Снятие топливной рампы и проверка форсунок ВАЗ-2111

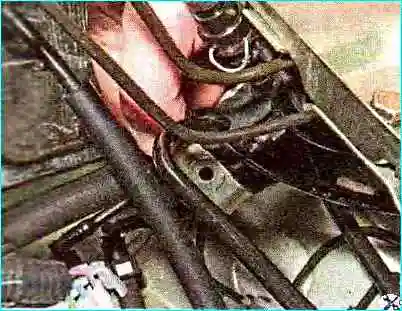

Снимаем экран двигателя.
Сбрасываем давление в системе питания.
Исправность обмоток форсунок проверяем при выключенном зажигании.
Операцию по проверке сопротивления обмоток показываем на снятой топливной рампе.

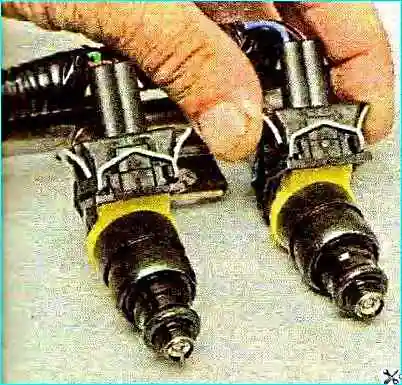

Сжав пружинный фиксатор колодки проводов, отсоединяем ее от форсунки.

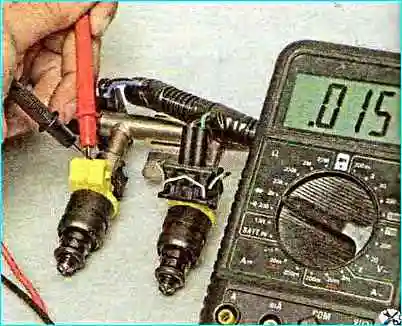

Подсоединив щупы тестера к выводам форсунки, проверяем сопротивление обмотки.
У исправной форсунки сопротивление обмотки должно быть в пределах 11 – 16 Ом. Так же проверяем другие форсунки.
Для проверки качества распыла и герметичности форсунок снимаем шланг подвода воздуха к дроссельному узлу.

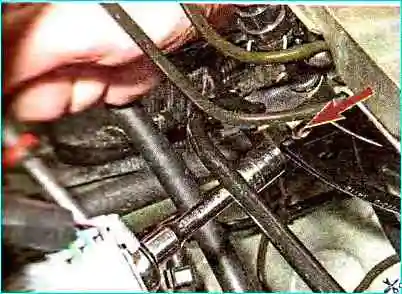

Головкой на 10 отворачиваем гайку крепления прижимной планки держателя трубки подвода топлива и трубки электромагнитного клапана продувки адсорбера (держатель расположен под площадкой крепления аккумулятора).
Снимаем прижимную планку.

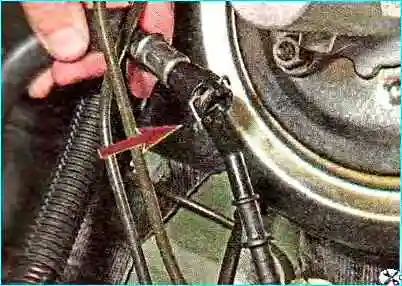

Нажав на пружинный фиксатор наконечника шланга подвода топлива к рампе, вынимаем трубку подвода топлива из шланга
Шестигранником на 5 отворачиваем два винта крепления топливной рампы к впускной трубе

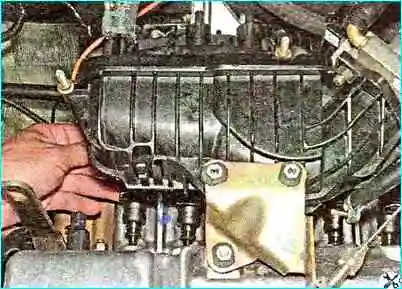

Сдвигаем топливную рампу (вдоль осей форсунок), так чтобы все форсунки вышли из своих гнезд во впускной трубе.
Вынимаем топливную рампу с форсунками.
Вставляем топливную трубку в наконечник шланга подвода топлива к рампе до положения срабатывания фиксатора.
Включив зажигание, проверяем герметичность соединения рампы, шланга и трубки.
Поочередно проверяем каждую форсунку, расположив под ней емкость для сбора топлива.
При включенном зажигании двумя проводами напрямую подаем на форсунку от аккумуляторной батареи напряжение 12 В.
Из распылителя форсунки должны идти струи с характерным конусом распыла.
Отсоединив провода от форсунки, проверяем, не подтекает ли топливо через отверстие распылителя.
Утечка топлива не должна превышать одной капли в минуту.
Таким же образом проверяем другие форсунки.
Если электрическое сопротивление форсунки не соответствует норме, количество распыливаемого топлива и факел распыла сильно отличаются от показателей других форсунок, или форсунка негерметична, ее необходимо заменить.
Перед снятием топливной рампы сбрасываем давление в системе питания.

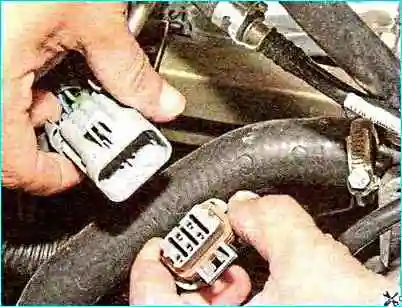

Затем, отжав фиксатор, отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов форсунок.

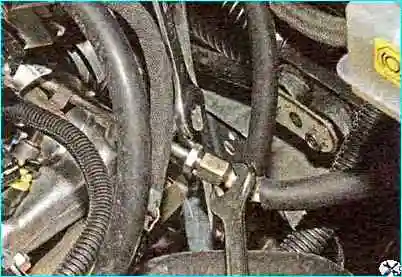

Удерживая ключом на 17 наконечник шланга подвода топлива к рампе, ключом того же размера отворачиваем штуцер трубки рампы.

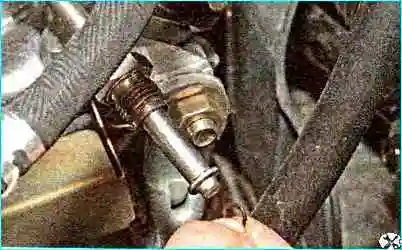

На наконечнике трубки рампы установлено резиновое уплотнительное кольцо.
Вынимаем топливную рампу с форсунками из моторного отсека.

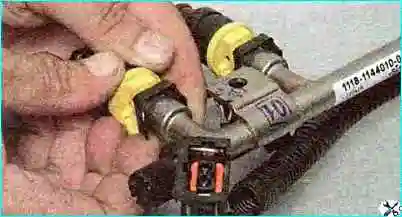

Сдвигаем фиксатор форсунки

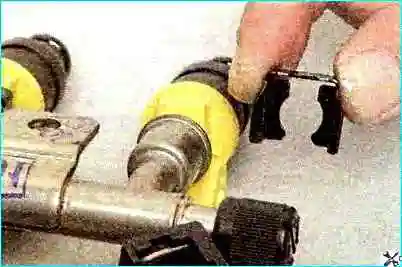

Снимаем фиксатор

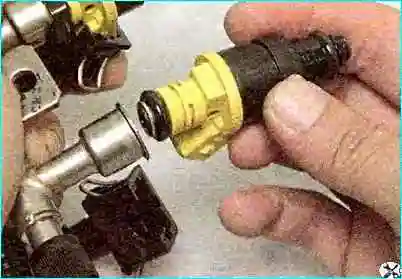

Вынимаем форсунку из топливной рампы

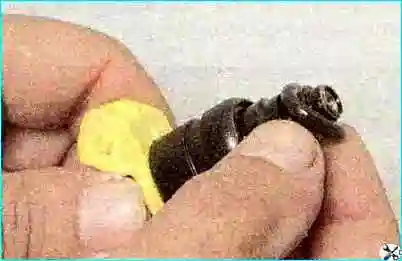

Снимаем уплотнительное кольцо с распылителя и корпуса форсунки.
Уплотнительные кольца форсунки одинаковы. Так же снимаем другие форсунки.
Уплотнительные кольца заменяем новыми.
Сборку и установку топливной рампы с форсунками проводим в обратной последовательности.
Перед монтажом наносим на уплотнительные кольца форсунок тонкий слой моторного масла.
Потерявшее эластичность или поврежденное уплотнительное кольцо наконечника трубки рампы необходимо заменить.
