При снятом приводе передних колес ни в коем случае нельзя нагружать переднюю подвеску (устанавливать автомобиль на передние колеса и перекатывать его)
Это приведет к поломке подшипников ступиц.
Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски.

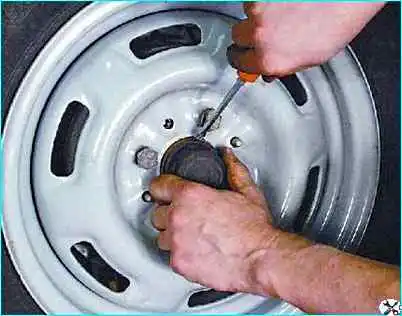

Подцепите отверткой и снимите защитный колпак гайки ступицы.

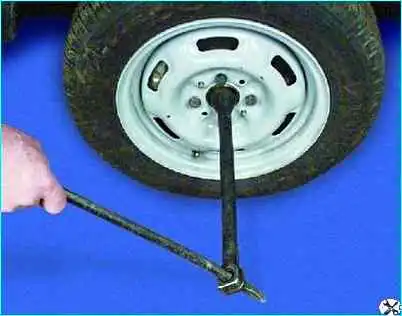

Отверните гайку ступицы, предварительно расконтрив ее.
При отворачивании гайки ступицы автомобиль должен стоять на земле!
Поднимите и установите переднюю часть автомобиля на опоры.
Отверните болты и снимите колесо.
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле.
Момент затяжки болтов 65-95 Нм (6,5-9,5 кгс·м).
С помощью отвертки снимите упорную шайбу.

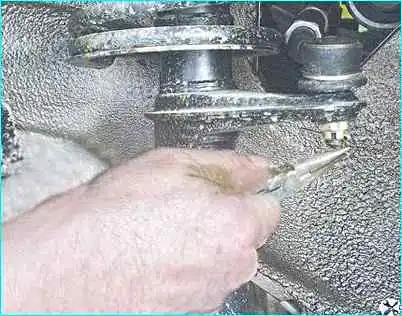

Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

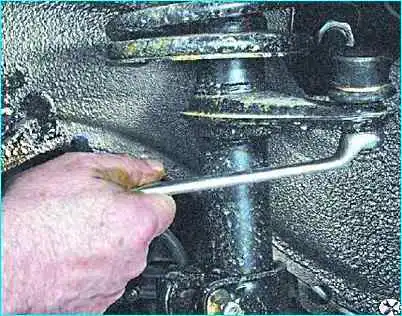

Отверните гайку крепления шарового шарнира рулевой тяги.

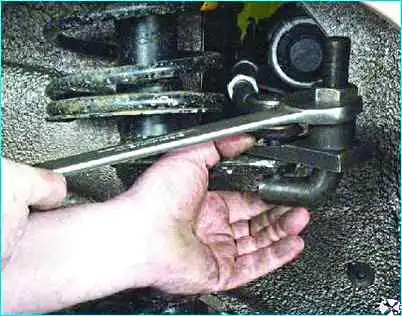

С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.
Отверните два болта и отсоедините шаровой шарнир рычага передней подвески от поворотного кулака.
Оттяните поворотный кулак со стойкой и выньте шлицевой хвостовик наружного шарнира из ступицы.
С помощью монтировки выдавите хвостовик внутреннего ШРУСа из коробки передач.
Если вы предполагаете снимать оба привода, после снятия одного из приводов вставьте вместо него в коробку передач технологическую заглушку (например, старый внутренний ШРУС и только после этого снимайте второй привод.
В противном случае полуосевые шестерни дифференциала сместятся и при сборке будет невозможно вставить ШРУСы.
снимите вал привода.

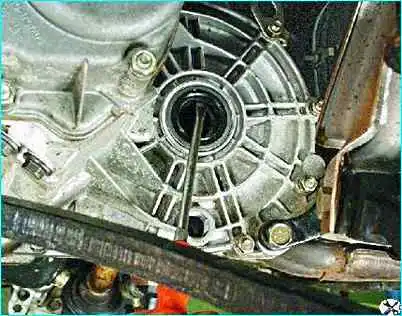

Для замены сальника внутреннего шарнира извлеките его с помощью отвертки из картера коробки и запрессуйте новый сальник до упора рабочей кромкой внутрь коробки.
Если во время эксплуатации были замечены следы подтекания масла в местах подсоединения приводов передних колес к коробке передач, необходимо заменить сальники внутренних шарниров.
Установка
Установите привод передних колес в обратном порядке с учетом следующего:

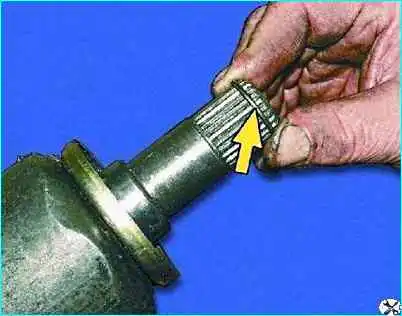

Установите новое стопорное кольцо корпуса внутреннего шарнира.
Всегда заменяйте стопорное кольцо корпуса внутреннего шарнира.

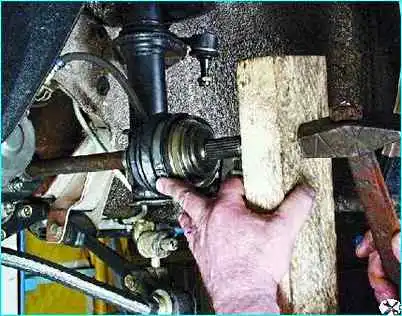

Подсоединяя привод к коробке передач, вбейте его, несильно ударяя молотком по валу вдоль его оси до фиксации хвостовика внутреннего ШРУСа в полуосевой шестерне.
После окончания работ проверьте, не повреждены ли грязезащитные чехлы.
Снятие
При снятом приводе передних колес ни в коем случае нельзя нагружать переднюю подвеску (устанавливать автомобиль на передние колеса и перекатывать его). Это приведет к поломке подшипников ступиц.
|
1. Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски. |
2. Подцепите отверткой и снимите защитный колпак гайки ступицы. |
3. Отверните гайку ступицы, предварительно расконтрив ее. При отворачивании гайки ступицы автомобиль должен стоять на земле! |
|
4. Поднимите и установите переднюю часть автомобиля на опоры. Отверните болты и снимите колесо. Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65-95 Км (6,5-9,5 кг/см). |

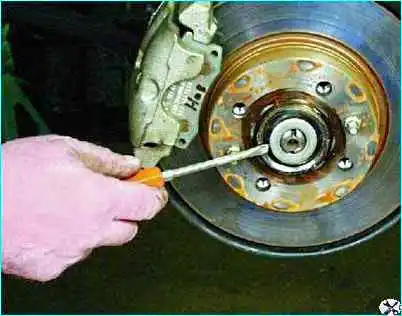

5. С помощью отвертки снимите упорную шайбу. |
6. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу. |
|
7. Отверните гайку крепления шарового шарнира рулевой тяги. |
8. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки. |

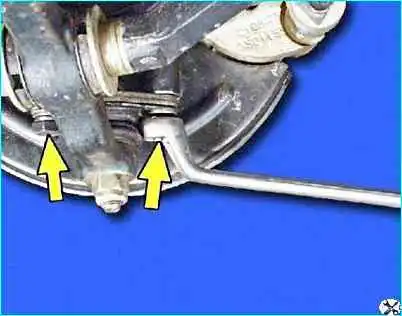

9. Отверните два болта и отсоедините шаровой шарнир рычага передней подвески от поворотного кулака. |
|

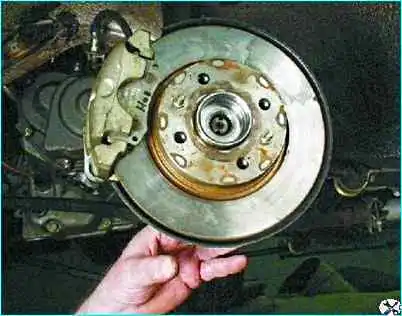

10. Оттяните поворотный кулак со стойкой... |

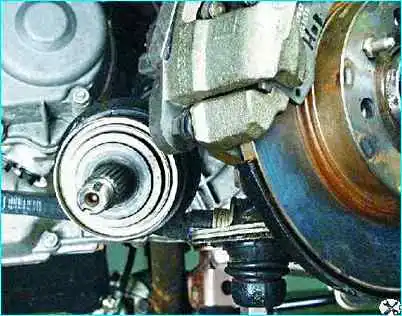

11. ...и выньте шлицевой хвостовик наружного шарнира из ступицы. |

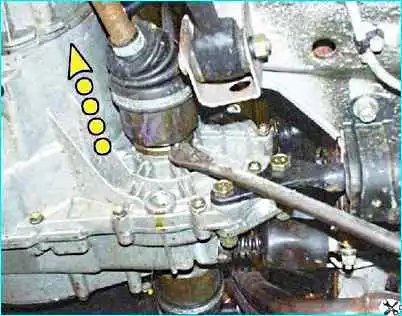

12. С помощью монтировки выдавите хвостовик внутреннего ШРУСа из коробки передач. |
|
Если вы предполагаете снимать оба привода, после снятия одного из приводов вставьте вместо него в коробку передач технологическую заглушку (например, старый внутренний ШРУ) и только после этого снимайте второй привод. В противном случае полуосевые шестерни дифференциала сместятся и при сборке будет невозможно вставить ШРУСы. |

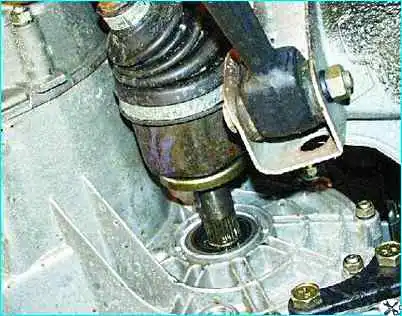

13. снимите вал привода. |
14. для замены сальника внутреннего шарнира (см. примечание 2) извлеките его с помощью отвертки из картера коробки и запрессуйте новый сальник до упора рабочей кромкой внутрь коробки. |
Если во время эксплуатации были замечены следы подтекания масла в местах подсоединения приводов передних колес к коробке передач, необходимо заменить сальники внутренних шарниров.
