Отсоединяем клемму «минусового» провода от аккумуляторной батареи
Снимаем правый брызговик двигателя
Снятие генератора

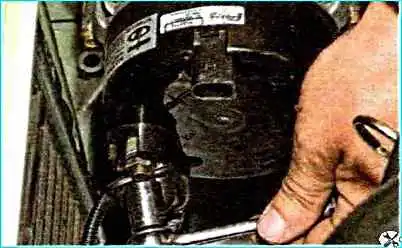

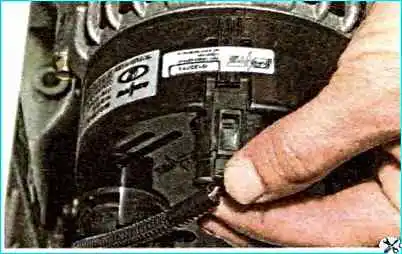

Нажимаем на фиксатор колодки провода возбуждения генератора и отсоединяем колодку от разъема регулятора напряжения
Головкой на 13 отворачиваем гайку крепления наконечников проводов к выводу «В+» и снимаем с вывода

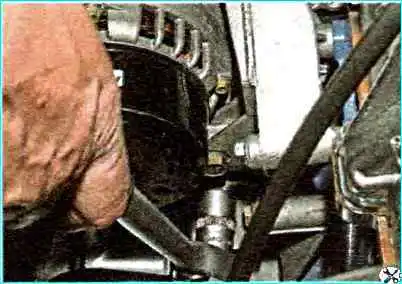

Отворачиваем головкой на 17 болт, который крепит генератор снизу и вынимаем этот болт.
Вынимаем гайку из кронштейна генератора.

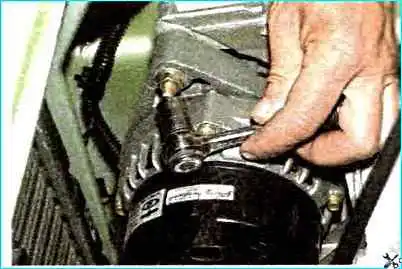

Отворачиваем гайку болта верхнего крепления генератора, используя головку на 13

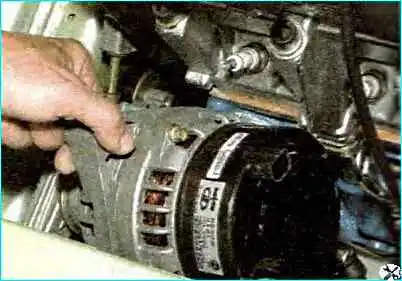

Снимаем генератор для последующей разборки
Разборка генератора

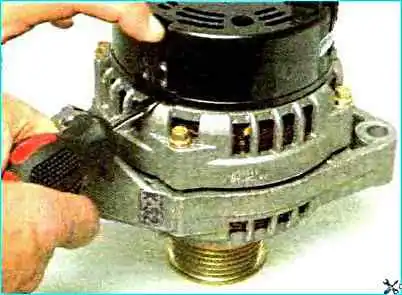

Отжимаем три защелки кожуха и поддеваем его отверткой

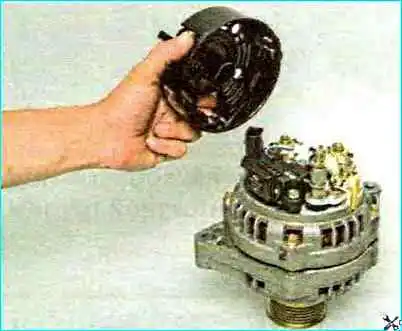

Снимаем кожух

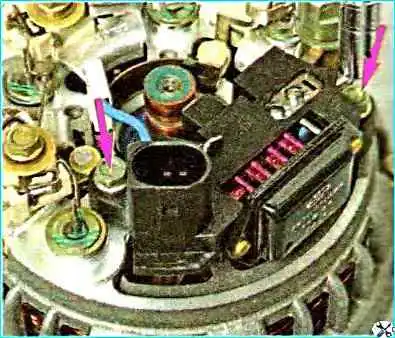

Головкой на 8 отворачиваем два болта крепления регулятора напряжения

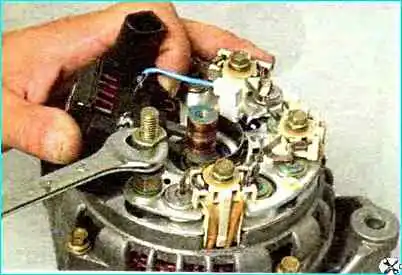

Отворачиваем ключом на 12 гайку крепления вывода щеткодержателя к выводу «В+» генератора

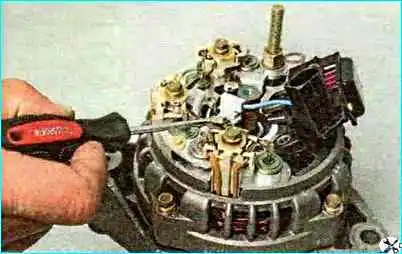

Отверткой поддеваем колодку щеткодержателя и отсоединяем ее от выпрямительного блока

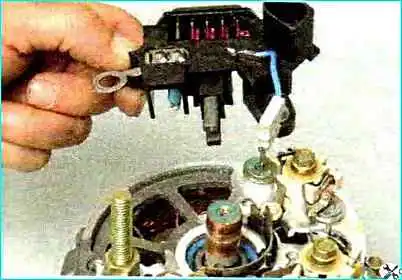

Снимаем регулятор с щеткодержателем

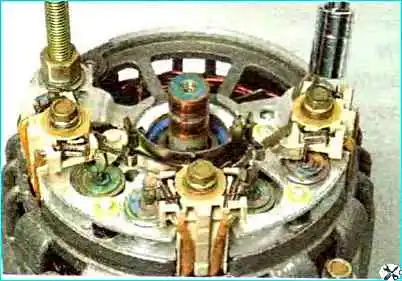

Отворачиваем три болта головкой на 8 крепления выпрямительного блока

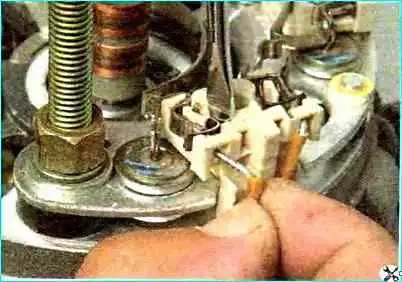

Поджимаем пружинный металлический зажим с помощью отвертки, и вынимаем конец одной из обмоток статора.
Так же отсоединяем остальные концы обмоток.

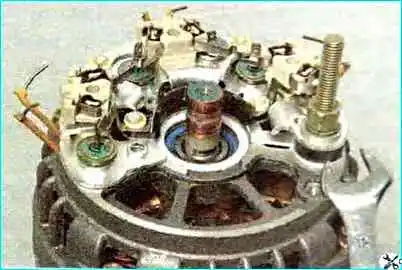

Ключом на 12 отворачиваем гайку крепления вывода «В+»

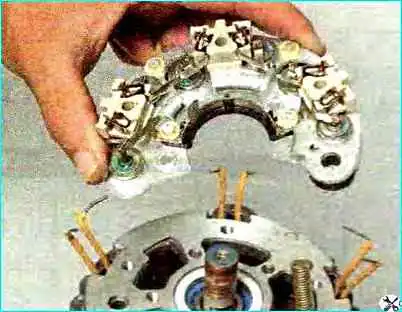

Снимаем выпрямительный блок

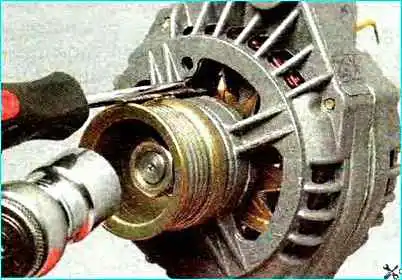

Установив отвертку между корпусом статора и крыльчаткой ротора и удерживая, таким образом ротор от проворачивания, головкой на 24 отворачиваем гайку крепления шкива генератора.

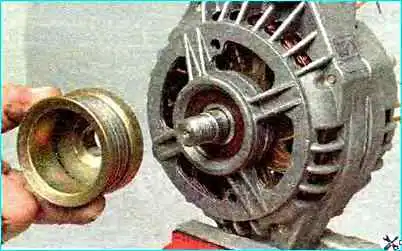

Снимаем шкив с вала ротора
Отворачиваем головкой на 8 четыре болта, стягивающих крышки.
Перед тем как разъединить крышки генератора, нужно пометить расположение.

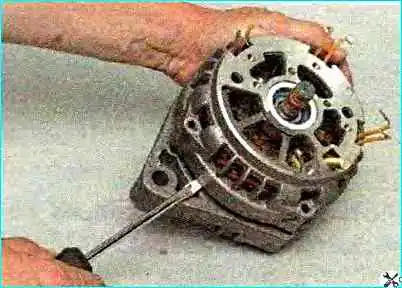

Вставляем отвертку в щель между крышками
Отсоединяем крышки генератора.
Помечаем положение статора относительно крышки

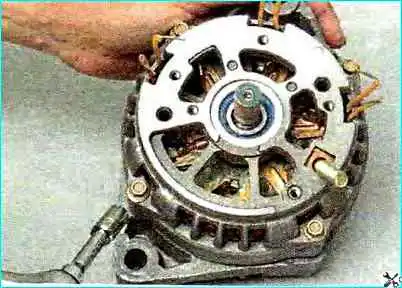

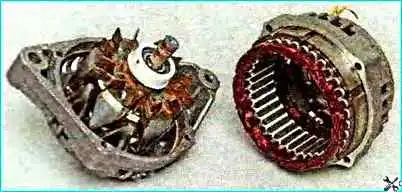

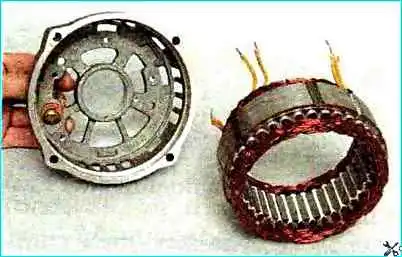

Разъединяем заднюю крышку и статор

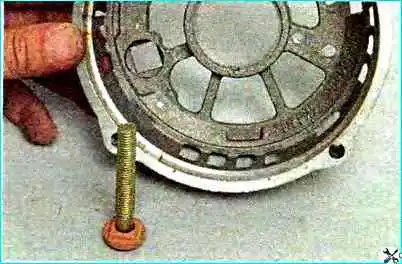

Вынимаем болт с квадратной шляпкой (вывод «В+») с изоляционной трубкой.

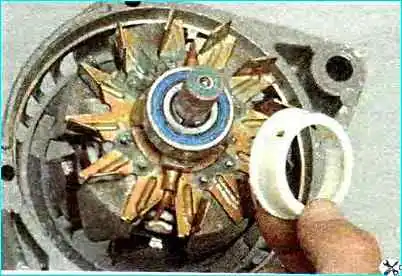

Снимаем пластмассовую втулку с заднего подшипника.

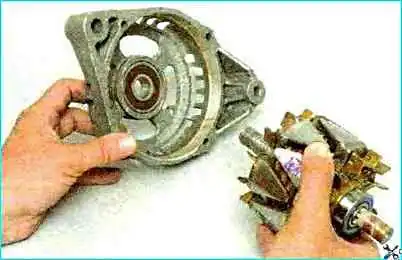

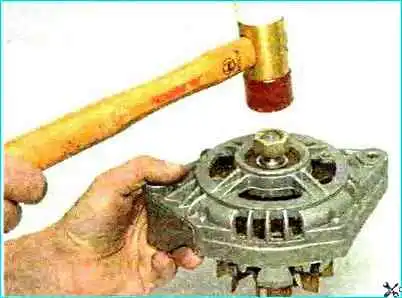

Навернув на резьбовой конец вала ротора гайку, молотком с пластмассовым наконечником выбиваем вал ротора из передней крышки

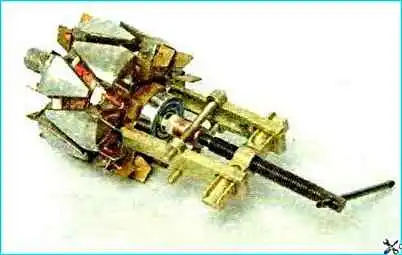

Двухзахватным съемником спрессовываем задний подшипник с вала ротора
Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус
Сборку генератора выполняем в обратной последовательности.
Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок и напрессовываем подшипник на задний конец вала подходящим отрезком трубы или головкой, прикладывая усилие к внутреннему кольцу подшипника.
