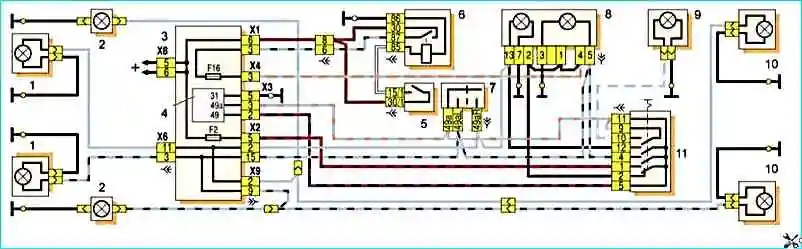

Наружное освещение, лампы стоп-сигнала и света заднего хода, освещение салона и багажника ВАЗ-2109
Габаритный свет включен, если нажат переключатель наружного освещения
Лампы габаритного света и стоп-сигнала запитаны через реле контроля исправности ламп в монтажном блоке
Если какая-либо из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля (устанавливается на часть автомобилей) загорается соответствующий индикатор.
Если реле контроля ламп нет, вместо него должны стоять перемычки.
Лампы фонарей освещения номерного знака и багажника включаются одновременно с наружным освещением, но подключены в обход реле контроля ламп, поэтому их исправность не диагностируется.
Лампа подсветки вещевого ящика включается при включенном зажигании выключателем под крышкой ящика.
Лампа освещения салона загорается, если открыта одна из дверей и переключатель плафона находится в соответствующем положении.
Подсветка приборов включается одновременно с включением наружного освещения.
Яркость ламп подсветки регулируется реостатом на панели приборов.
Лампы фонарей заднего хода загораются, если включено зажигание и замкнут выключатель заднего хода, расположенный на коробке передач.
До 1988 г. применялась система включения стояночного света отдельно по левому или по правому бортам автомобиля в зависимости от положения соответствующего переключателя, если ключ зажигания находился в положении «Стоянка».
