Ручник ВАЗ-2109

Стояночный тормоз ВАЗ-2109

Снятие и установка

Установите рычаг 1 в крайнее нижнее положение

Отсоедините наконечники тросов 10 от рычагов 13 ручного привода колодок и от уравнителя 6, для чего отверните с тяги 5 контргайку 9 и регулировочную гайку 8, затем снимите шайбу 7 и уравнитель 6.

Вынув шплинт и ось 12, снимите шайбу 14, рычаг 13 и разжимную планку 15 колодок.

Отверните гайки крепления кронштейна рычага 1 к полу кузова и снимите его в сборе с кронштейном.

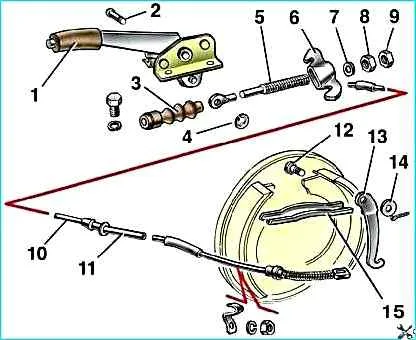

Детали стояночной тормозной системы: 1 - рычаг привода стояночного тормоза в сборе с кронштейном; 2 - ось тяги; 3 - защитный чехол; 4 - стопорная скоба; 5 - тяга; 6 - уравнитель троса; 7 - шайба; 8 - регулировочная гайка; 9 - контргайка; 10 - трос; 11 - оболочка троса; 12 - ось рычага; 13 - рычаг ручного привода колес; 14 - шайба; 15 - разжимная планка колодок

Установку деталей стояночной тормозной системы проводите в последовательности, обратной снятию, с последующей его регулировкой.

При установке смажьте смазкой Литол-24 ось рычага стояночного тормоза, передний и задний наконечники троса и соединительный палец тяги.

Проверка деталей

Тщательно проверьте состояние деталей стояночной тормозной системы.

Если обнаружены обрыв, перетирание проволок троса, плохое крепление наконечников на нем или повреждение оболочки, трос замените новым.

Убедитесь, что зубья сектора и защелки не повреждены и рычаг надежно фиксируется в заданном положении, а также легко перемещается вверх-вниз.

Поврежденные и изношенные детали замените.
