Натяжение и состояние ремня нужно проверять через 15000 км пробега
Заменять ремень нужно через 75000 км пробега
Весь процесс показан на снятом двигателе.
Сначала снимите ремень генератора.

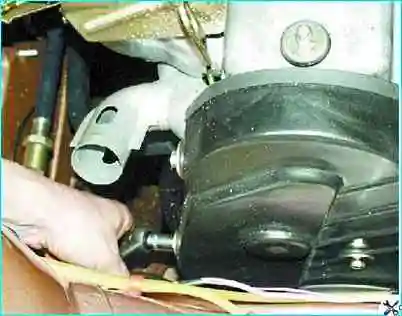

Отверните три болта и снимите переднюю крышку привода распределительного вала.
Установите поршень первого цилиндра в в.м.т.
Поверните коленчатый вал за болт крепления шкива коленчатого вала так, чтобы метка на шкиве распределительного вала встала напротив метки (усика) на задней крышке привода распределительного вала.

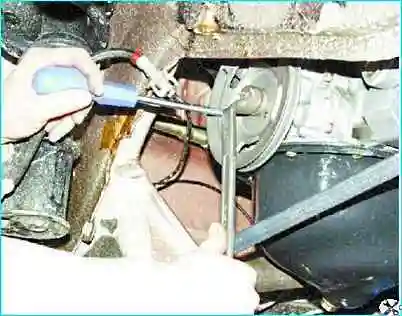

Отверните болт крепления шкива коленчатого вала, зафиксировав вал от проворачивания с помощью отвертки.

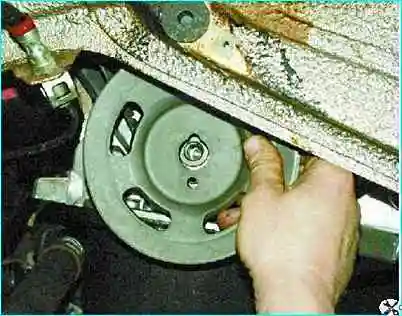

Снимите шкив с коленчатого вала.

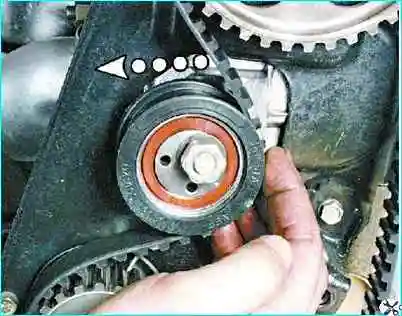

Ослабить затяжку гайки крепления натяжного ролика и повернуть ролик, чтобы ослабить натяжение ремня.

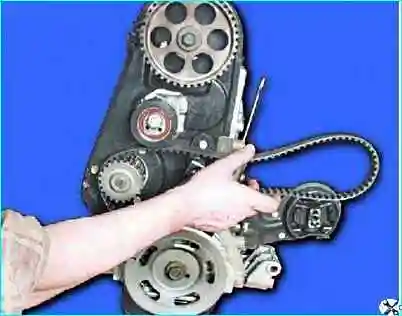

Снимите изношенный ремень привода распределительного вала.

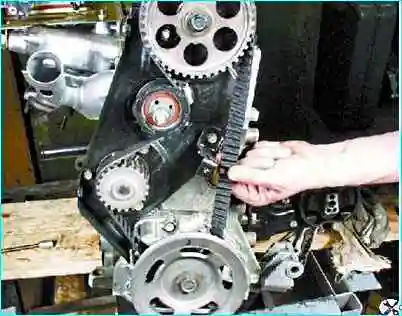

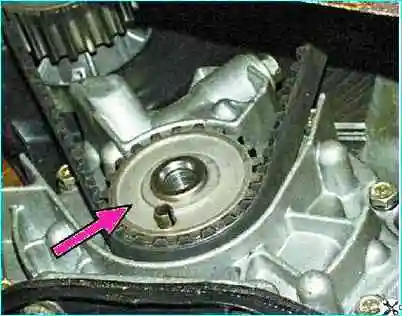

Установите новый ремень на зубчатый шкив коленчатого вала затем на шкив распределительного вала, натягивая ведущую ветвь ремня, чтобы она не провисала.
Убедитесь, что метки на шкиве и задней крышке совпадают.

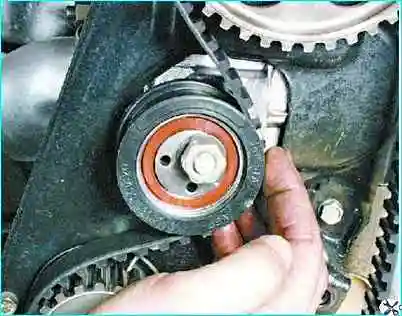

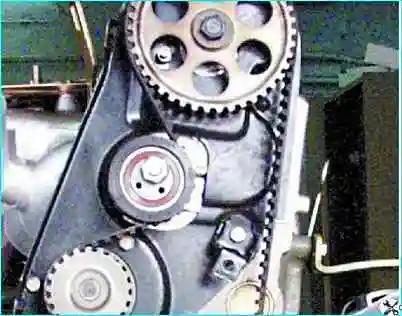

Установите ремень на зубчатое колесо водяного насоса и натяжной ролик.
Установите шкив коленчатого вала и затяните болт его крепления моментом 99-110 Нм (9,9-11,0 кгс·м).
Натяните ремень, повернув соответственно ролик и затянув гайку его крепления.
При правильной натяжке ремень можно повернуть двумя пальцами на 90° (усилие 15—20 Н).
Проверните на два оборота коленчатый вал и еще раз проверьте натяжение ремня.
При необходимости повторите регулировку.
Для натяжки ремня требуется специальный ключ.
Если ключа нет, вставьте в отверстия ролика два подходящих по диаметру металлических стержня.

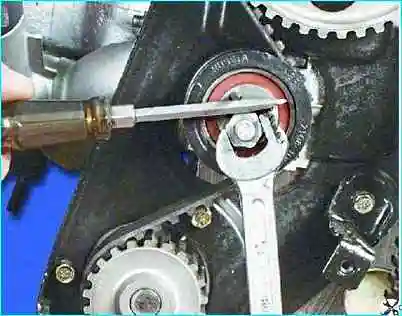

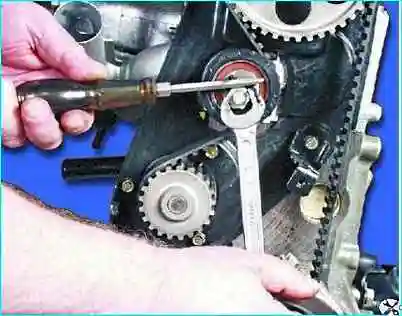

Зафиксируйте между стержней отвертку и поворачивайте ролик, натягивая тем самым ремень.
После этого затяните гайку.
Установите переднюю крышку привода распределительного вала
Затем установите ремень привода генератора и отрегулируйте его натяжение
