Снятие и установка отопителя ВАЗ-2109
Перед снятием отопителя отсоедините провод ‘массы’ от аккумуляторной батареи и слейте охлаждающую жидкость из системы охлаждения
Снимите панель приборов (см. статью “Панель приборов”) и облицовку туннеля пола, после чего отсоедините воздуховод 19 обогрева салона
Отопитель с воздухопроводами, соплами вентиляции и рычагами отопления: 1 - отопитель в сборе; 2 - кожух защитный; 3- уплотнитель; 4 - воздухопровод передний; 5 - воздухопровод задний; 6 - воздухопровод правый; 7 - сопло правое; 8 - воздухопровод боковой правый; 9 - сопло боковое правое; 10 - корпус промежуточный; 11 - сопло центральное; 12 - тяга заслонки обогрева ветрового стекла; 13 - рычаги управления отопителем; 14 - рукоятка управления заслонкой обогрева ветрового стекла; 15 - рукоятка управления отопителем; 16- пластина символов; 17 - рукоятка управления заслонкой обогрева ног; 18 - воздуховод правый; 19 - воздуховод обогрева салона; 20 - тяга заслонки управления отопителем; 21 - тяга управления краном отопителя; 22 - кран отопителя; 23 - тяга заслонки обогрева ног
Отсоедините электрические провода от резистора 18 и электродвигателя 2 вентилятора, подводящий 12 и отводящий 13 шланги крана отопителя.
Отверните две гайки крепления крана на щитке передка и снимите уплотнитель труб крана.
Открутите четыре гайки крепления отопителя к кузову и снимите отопитель с управлением в сборе.
Установку отопителя производите в обратном порядке.

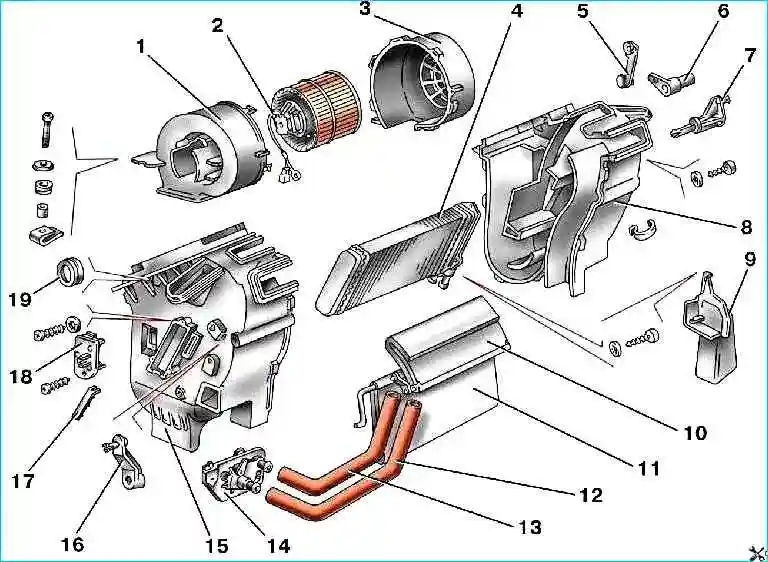

Детали отопителя: 1 - левый кожух вентилятора; 2 - электродвигатель отопителя; 3 - правый кожух вентилятора; 4 - радиатор; 5 - тяга привода заслонки обогрева ветрового стекла; 6 - рычаг привода заслонки внутренний; 7 - рычаг привода заслонки наружный; 8 - правый кожух отопителя; 9 - винт; 10 - заслонка канала обдува ног; 11 - заслонка управления отопителем; 12 - подводящий шланг; 13 - отводящий шланг; 14 - кран отопителя; 15 - рычаг привода заслонки обогрева ног; 16 - левый кожух отопителя; 17 - хомут; 18 - резистор добавочный; 19 - кольцо уплотнительное
Разборка и сборка отопителя
Перед разборкой отопителя снимите скобы с оболочек тяг 12, 20, 21, 23 на кожухах отопителя и тяги с рычагов привода заслонок.
Ослабьте хомуты крепления шлангов 12 и 13 на кране 14 и радиаторе 4 отопителя и снимите шланги.
Выверните три винта крепления радиатора и извлеките его из отопителя.
Отсоедините резистор от кожуха отопителя.
Разъедините кожухи 1 и 3, сняв предварительно скобы их крепления.
Снимите вентилятор в сборе, открутив два винта крепления.
Отсоедините опору 17 от кожуха 15 и выньте заслонку 11 управления отопителем.
Сборку отопителя выполняйте в обратном порядке.
Перед сборкой осмотрите состояние кожухов отопителя, заслонки и уплотнителей.
При необходимости уплотнители заслонок и уплотнитель воздухопровода ветрового стекла приклейте клеем 88 НП-35.
Обратите внимание на правильность установки уплотнительных прокладок и на надежность затягивания стяжных хомутов шлангов.
От бывалого: Чтобы поменять радиатор отопителя не обязательно разбирать его полностью и снимать панель.
Достаточно снять полку перчаточную которая находиться с правой стороны.
Отсоединить шланги и вынуть радиатор. Устанавливаем в обратной последовательности. Герметиком помазать патрубки перед установкой.
