Панель приборов (высокая)
Отсоедините провод от клеммы аккумуляторной батареи.
Установите колеса в положение прямолинейного движения.

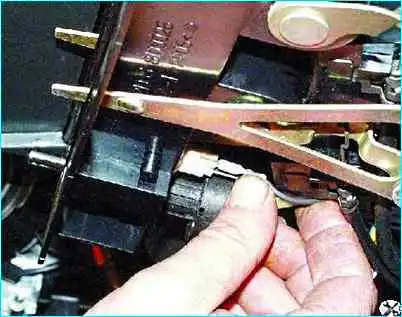

Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач.
Облицовка выключателя зажигания.

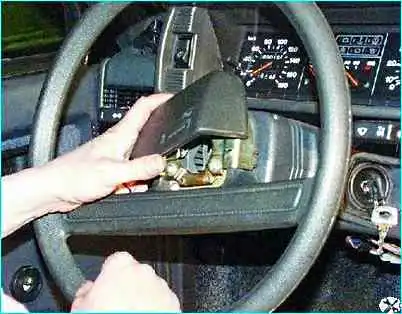

Снимите декоративную накладку рулевого колеса.

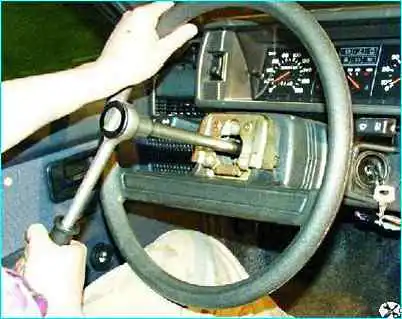

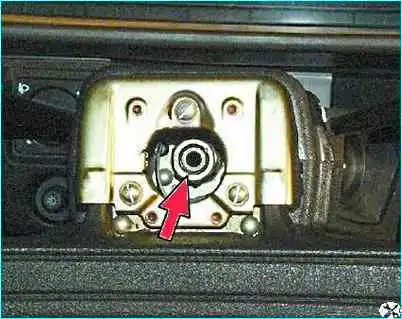

Отверните гайку крепления рулевого колеса так, чтобы торец гайки был заподлицо с торцом вала рулевой колонки.
Рулевое колесо очень плотно сидит на шлицах вала, поэтому не отворачивайте сразу гайку крепления колеса: при резком ударе рулевое колесо, соскочив со шлицев, может нанести травму.
Промаркируйте положение рулевого колеса относительно вала.

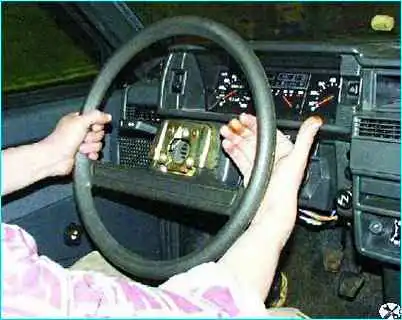

Резкими ударами руки сбейте рулевое колесо со шлицев рулевого вала

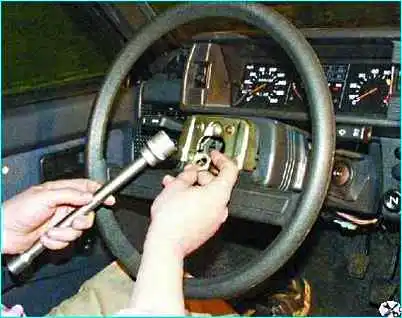

Окончательно отверните гайку и снимите рулевое колесо

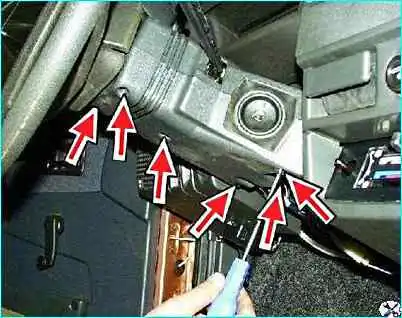

Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

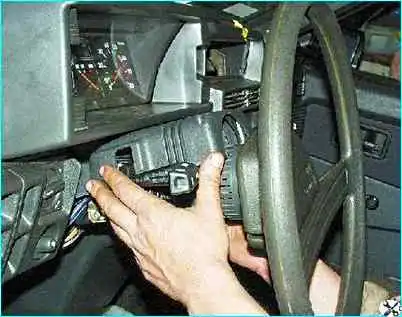

Снимите нижний кожух рулевой колонки и облицовку выключателя зажигания.
Снимите верхний кожух рулевой колонки.

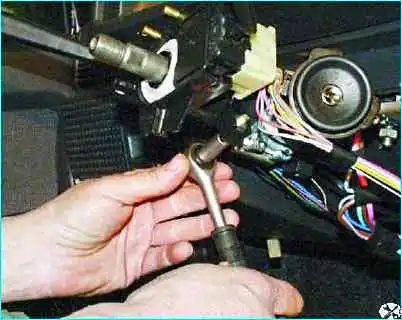

Ослабьте затяжку болта крепления основания подрулевых переключателей.

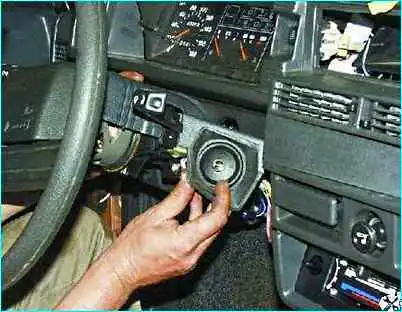

Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.

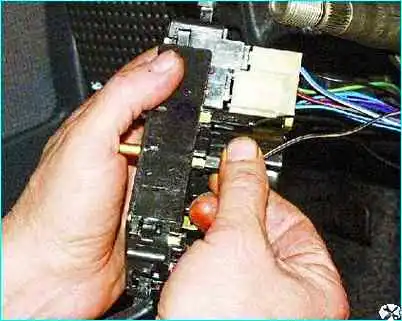

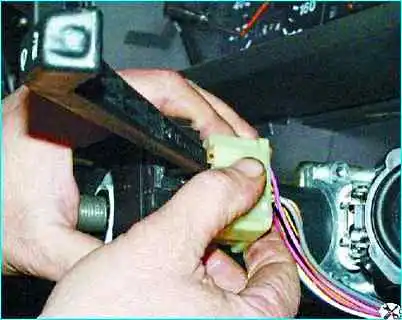

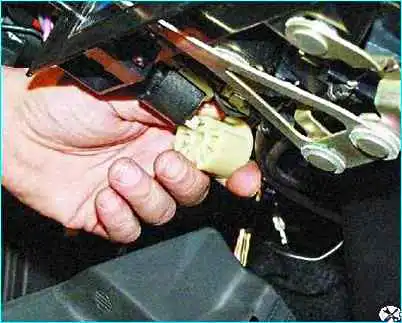

Отсоедините колодку с проводами от рычага переключателя стеклоочистителей и омывателя.

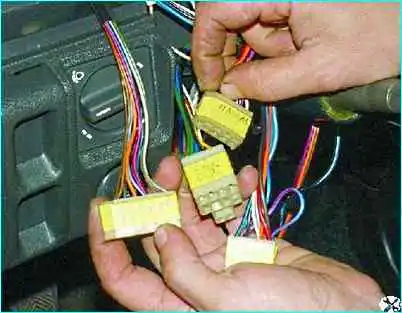

При отсоединении колодок с проводами рекомендуем их промаркировать.
Это позволит избежать путаницы при сборке и сэкономит ваше время.
Отсоедините колодку с проводами от рычага переключателя указателей поворота и света фар
Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.
Выверните два винта крепления накладки консоли панели приборов.
Снимите накладку с консоли.

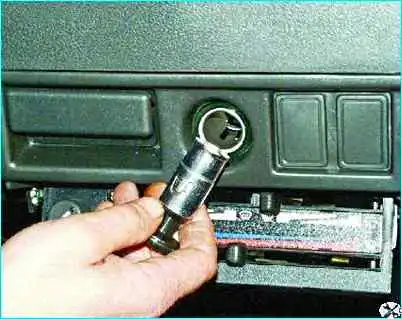

Выньте патрон прикуривателя из гнезда.

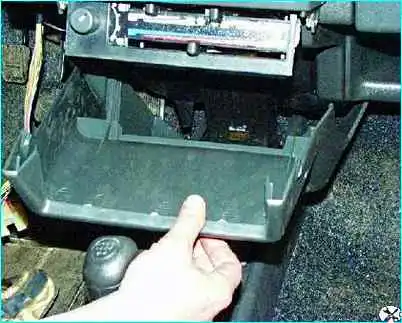

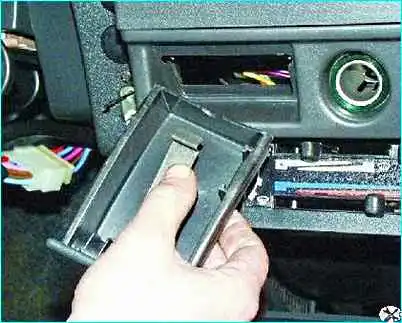

Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.
Снимите ручку переключателя вентилятора отопителя.
Снимите три ручки управления отопителем, подцепляя их отверткой.
Отсоедините колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.

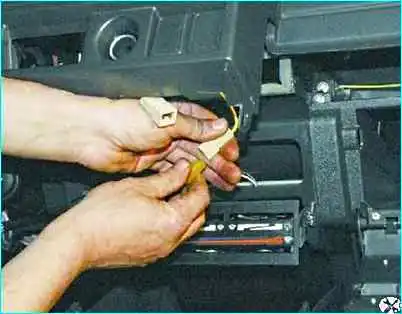

Отсоедините два провода от контактов лампы подсветки панели управления отопителем
Снимите ручку гидрокорректора света фар, потянув ее на себя.

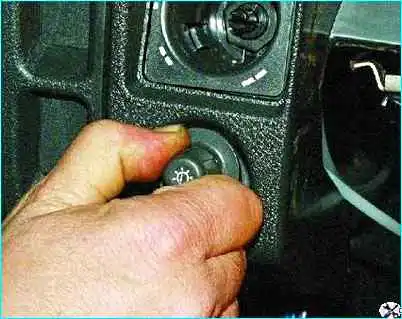

Снимите ручку выключателя освещения комбинации приборов.

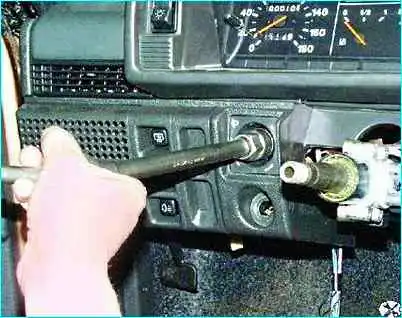

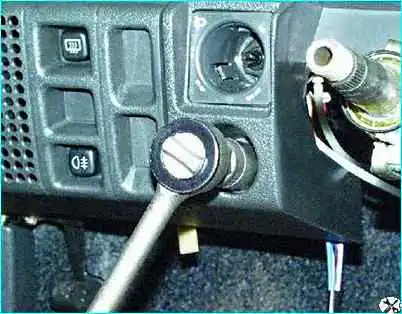

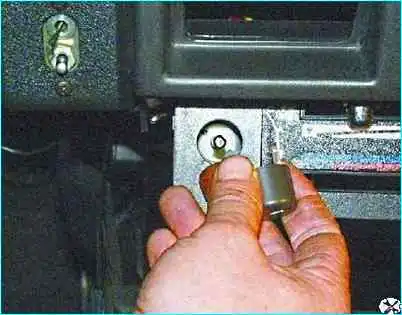

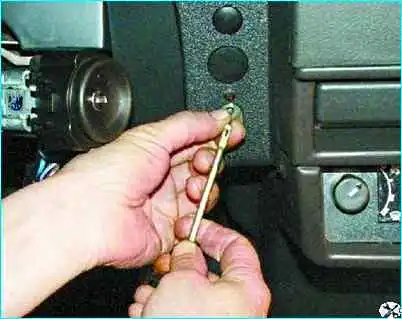

Отверните гайку крепления выключателя освещения комбинации приборов
Отверните гайку крепления гидрокорректора света фар.

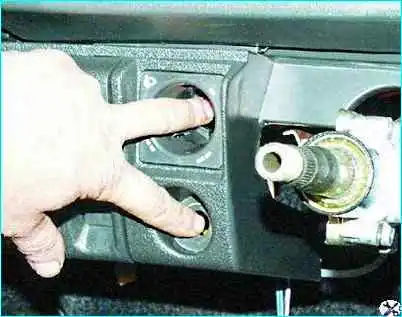

Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

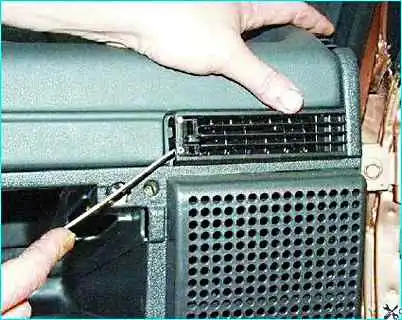

Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

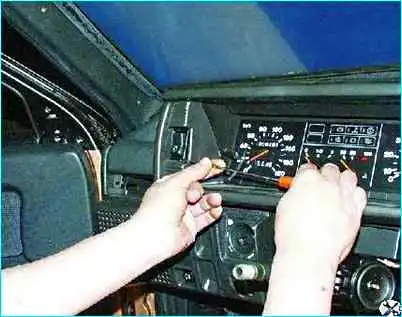

Отверните по одному винту крепления накладки с обеих сторон панели приборов.
Подцепите отверткой и выньте из панели переключатель наружного освещения.

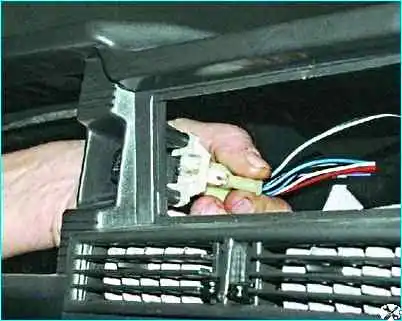

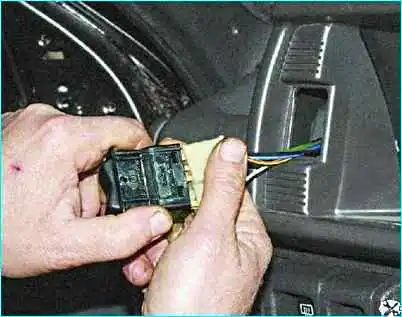

Отсоедините от переключателя наружного освещения колодку с проводами.
Протолкните колодку внутрь панели приборов

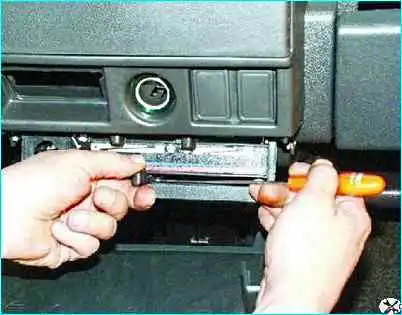

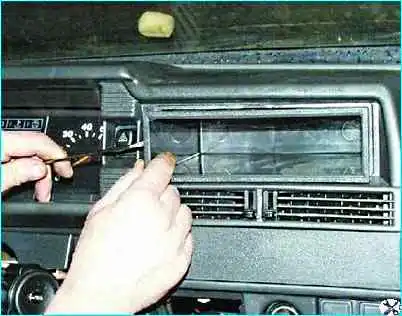

Подцепите отверткой и выньте гнездо для радиоаппаратуры.
Если на автомобиль установлена радиоаппаратура, предварительно снимите ее.
Радиоаппаратуру снимайте в соответствии с инструкциями завода-изготовителя
Отверните винт крепления накладки панели приборов.

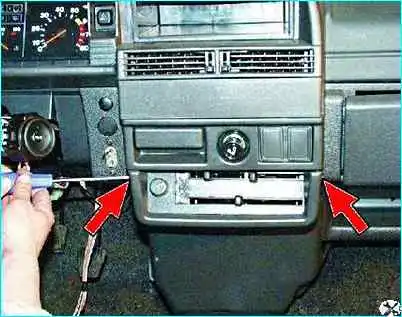

Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

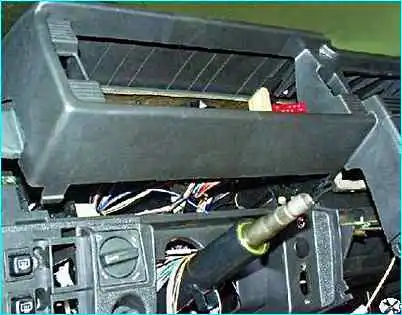

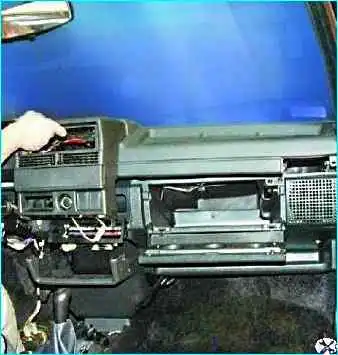

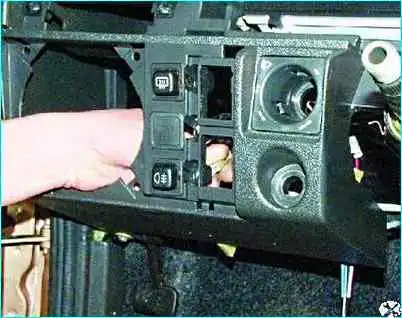

Приподнимите накладку панели приборов.

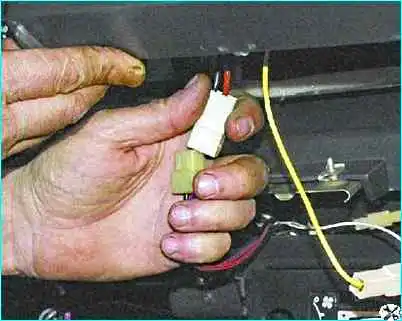

Отсоедините колодку с проводами от колодки прикуривателя
Отсоедините колодку с проводами от колодки подсветки прикуривателя
Отсоедините колодку с проводами от лампы подсветки выключателя аварийной сигнализации.

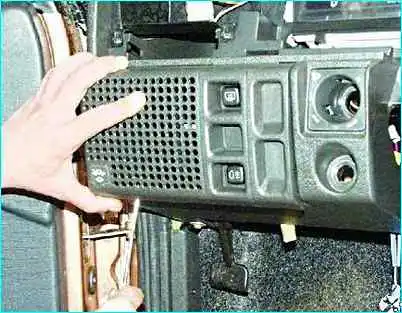

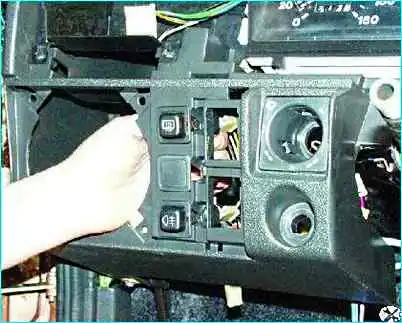

Отсоедините колодку с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.
Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов.
Будьте осторожны — защелки легко отламываются.
Отсоедините колодку с проводами от выключателя обогрева стекла двери задка.
Снимите колодку с выключателя задних противотуманных фонарей.

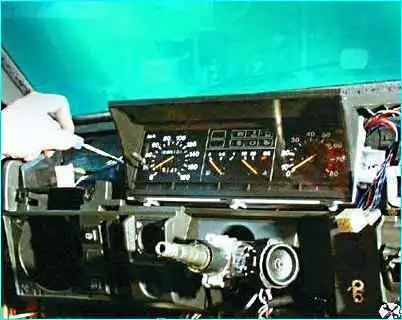

Отверните два винта крепления комбинации приборов.

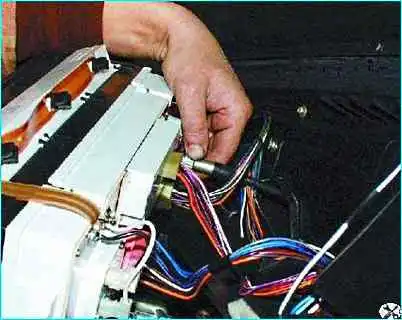

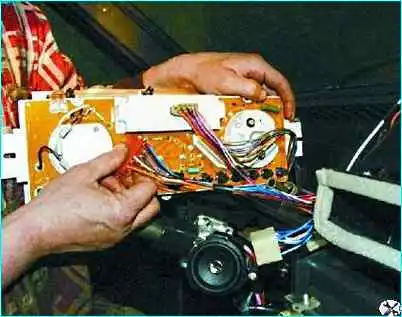

Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.

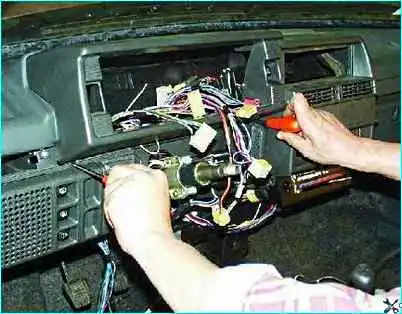

Разъедините колодки с проводами дополнительного оборудования, если оно установлено на вашем автомобиле.

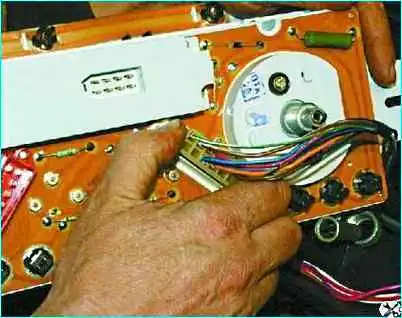

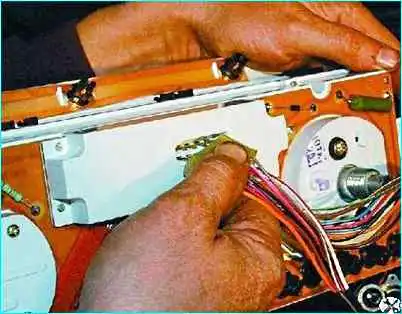

Отсоедините красную колодку с проводами от комбинации приборов.

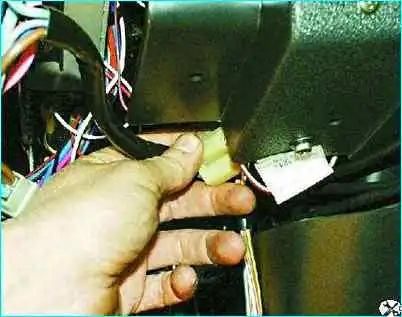

Отсоедините колодку с проводами от бортовой системы контроля.
Отсоедините белую колодку с проводами от комбинации приборов.

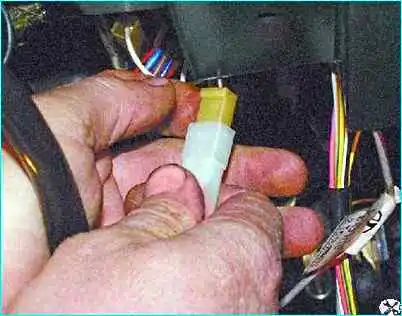

Отсоедините колодку выключателя зажигания с проводами от реле зажигания.

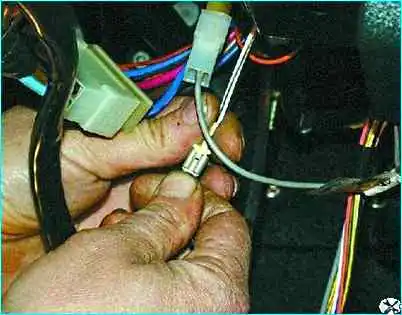

Отсоедините провод «массы» реле зажигания.

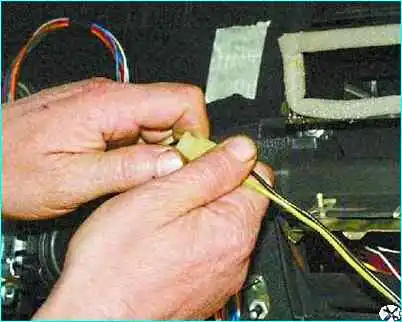

Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки

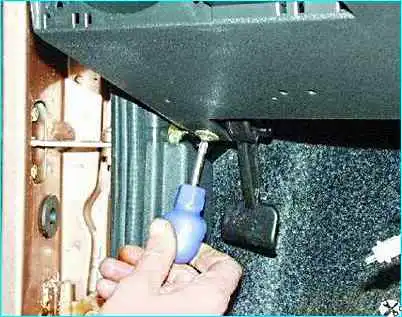

Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон
Отсоедините колодку с проводами лампы подсветки вещевого ящика.

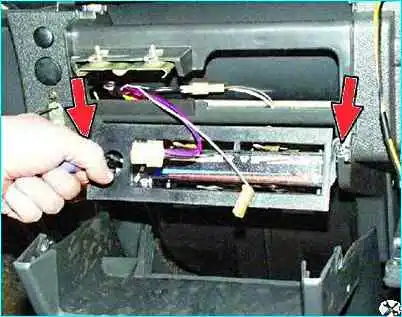

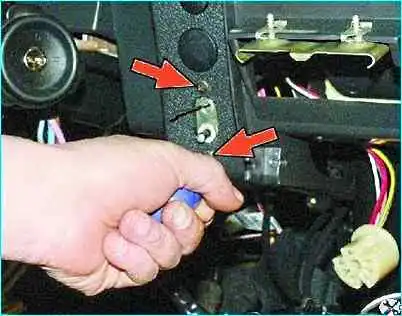

Отверните два винта крепления и опустите вниз панель управления отопителем.

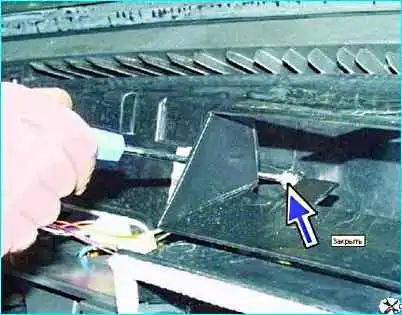

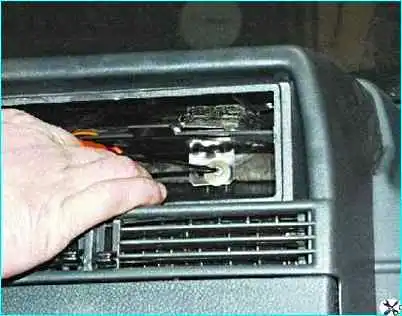

Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

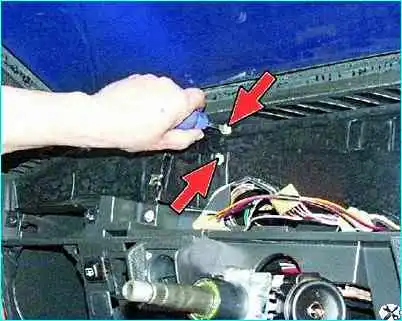

Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.
Подцепите отверткой и выньте по одной заглушке с обеих сторон панели приборов.

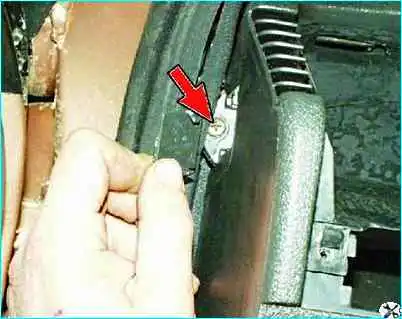

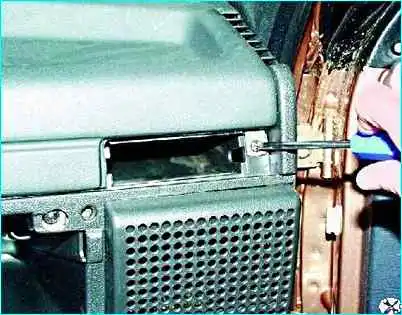

Отверните по одному винту бокового крепления панели приборов с обеих сторон панели
Отверните винт центрального крепления панели приборов

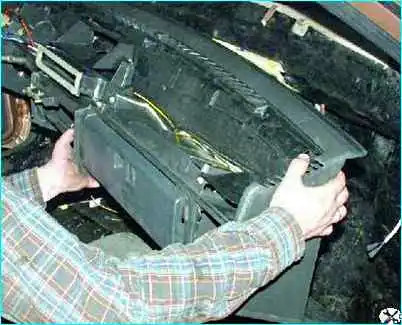

Снимите панель приборов.
Установите панель в обратном порядке.
После установки проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.
