На автомобилях семейства ВАЗ–2108 применяются карбюраторы типа «Солекс»
Существуют три наиболее часто встречающиеся причины исчезновения холостого хода:
— засорение жиклера холостого хода ЭМК;
— перегорание ЭМК;
— отсутствие питания ЭМК.
Для работы необходимы: гаечные ключи на «8», «10», «12», «13», «14», пробник или контрольная лампа на 12 В с проводами, отрезок провода с зачищенными концами, компрессор или воздушный насос.
Все перечисленные карбюраторы имеют в системе холостого хода электромагнитный клапан (ЭМК) с жиклером холостого хода.
Управляет клапаном электронный блок принудительного холостого хода.
Снимите крышку корпуса воздушного фильтра, отвернув гайку ключом на «10» и отстегнув пружинные зажимы.
Снимите воздушный фильтр
Отверните четыре гайки ключом на «8», отверткой ослабьте хомут шланга вентиляции картера в месте подсоединения к клапанной крышке и снимите корпус воздушного фильтра.
Включите зажигание. Снимите провод питания с ЭМК.

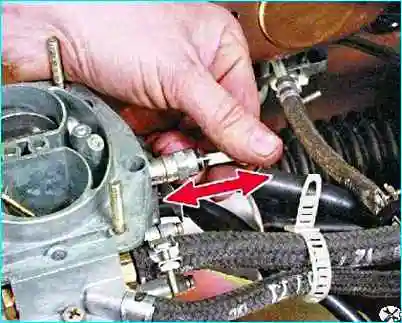

Попробуйте несколько раз дотронуться клеммой провода питания до клеммы ЭМК
В момент касания слышны отчетливые щелчки? Нет: см. п. 4
Ключом на «13» на 12 или 14 в зависимости от исполнения) выверните ЭМК из крышки карбюратора.

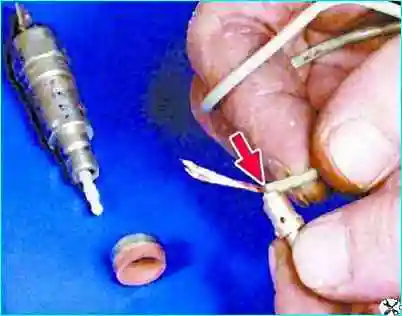

Двумя пальцами извлеките топливный жиклер холостого хода.

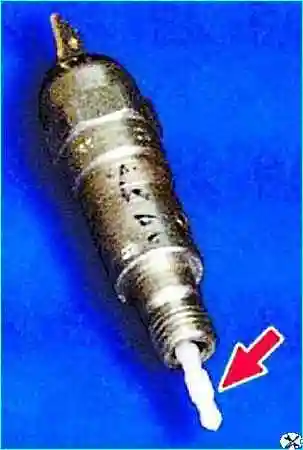

Обратите внимание на центральное отверстие: удалите из него соринки, используя компрессор или воздушный насос, и убедитесь в чистоте отверстия на просвет.
Установите топливный жиклер на место.
Установите ЭМК на место и заверните от руки до упора. Наденьте провод питания и пустите двигатель.
Ключом на 13, 12 или 14, в зависимости от исполнения) выверните ЭМК из крышки карбюратора.

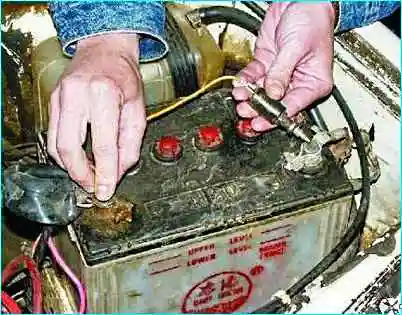

Используя дополнительный отрезок провода, подайте «+» от аккумуляторной батареи на клемму ЭМК, корпусом его несколько раз коснитесь клеммы минус аккумуляторной батареи.
В момент касания слышны отчетливые щелчки? Да: см. п. 6
Перегорел ЭМК. Замените исправным, предварительно проверив его.
Чтобы доехать до ближайшего автомагазина, можно переделать неисправный ЭМК на принудительно открытый.
Для этого двумя пальцами снимите топливный жиклер холостого хода, обломите пластмассовый наконечник клапана и поставьте жиклер на место.
Установите ЭМК на место и заверните от руки до упора.
Наденьте провод питания и пустите двигатель.
Имейте в виду, что при использовании такого клапана могут возникнуть проблемы с выключением двигателя: он будет пытаться работать после выключения зажигания.
В такой ситуации постарайтесь не глушить сразу двигатель, а дайте ему поработать на холостом ходу хотя бы 5 минут, а после выключения зажигания плавно нажмите педаль «газа» до упора.
Установите ЭМК на место.

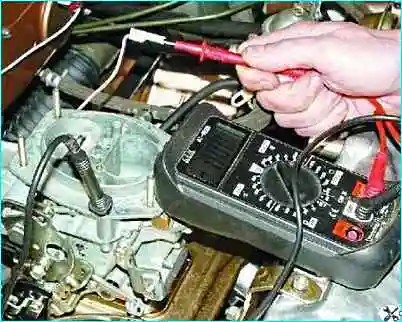

Включите зажигание и проверьте тестером или контрольной лампой наличие «+» на клемме провода питания ЭМК.
Если питание отсутствует — вышел из строя электронный блок управления принудительным холостым ходом.
Электронный блок управления принудительным холостым ходом ремонту не подлежит.
Замена его не представляет сложности, но для того чтобы добраться до ближайшего магазина запасных частей, можно временно с помощью дополнительного провода подать питание на ЭМК хотя бы от клеммы «+Б» катушки зажигания.

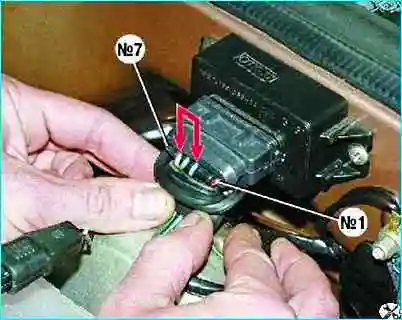

Как вариант, можно, предварительно отогнув резиновый чехол от разъема пучка проводов блока принудительного холостого хода, соединить перемычкой провода на клеммах «4» и «6».
Порядок нумерации клемм указан на крышке электронного блока справа и слева от разъема — цифры «1» и «7».
Совет: Частым нарушением работы двигателя, связанным с блоком принудительного холостого хода, является значительное снижение частоты вращения (вплоть до полной остановки) при выжиме сцепления, например при переключении передач или остановке на светофоре.
В этом случае, чтобы спокойно доехать до автомагазина или автосервиса, достаточно разъединить разъем цепи управления блока принудительного холостого хода, находящийся возле регулировочного винта количества смеси.
|
Модель автомобиля
|
Рабочий объем двигателя, см3 |
Модель карбюратора
|
|
2108 |
1295 |
ДААЗ–2108 |
|
21081 |
1100 |
ДААЗ–21081 |
|
21083 |
1499 |
ДААЗ–21083 |
