Бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, рядный, с верхним расположением распределительного вала
Система питания — с карбюратором.
Порядок работы цилиндров: 1-3-4-2, отсчет— от шкива коленчатого вала
Двигатель с коробкой передач и сцеплением образует силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах.

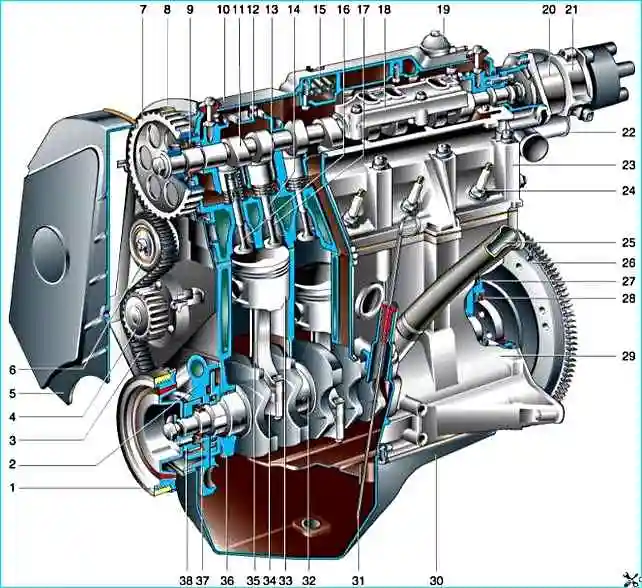

Двигатель ВАЗ-2110: 1 – шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала; 13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания; 25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала
Справа (по ходу автомобиля) на двигателе расположены: приводы распределительного вала и насоса охлаждающей жидкости (зубчатым ремнем) и генератора (клиновым ремнем).
Слева расположены: датчик-распределитель зажигания (трамблер), термостат, датчик температуры охлаждающей жидкости, стартер (на картере сцепления).
Спереди: свечи зажигания и провода высокого напряжения, масляный щуп, шланг вентиляции картера, генератор (внизу справа).
Сзади: впускной и выпускной коллекторы, масляный фильтр; а также бензонасос, карбюратор и корпус воздушного фильтра (в верхней части).
Двигатель -21083 стал основой для двигателя -2111, поэтому у них одинаковые блок цилиндров, коленчатый вал, головка блока цилиндров.
Отличается шатунно-поршневая группа: в двигателе -21083 палец не со свободной посадкой и стопорными кольцами, как в двигателе -2111, а запрессован в верхнюю головку шатуна.
При отсутствии шатунно-поршневой группы -21083 можно установить группу -2110.
В этом случае заменяйте всю группу целиком: поршни, пальцы, шатуны, — использование деталей разных групп не допускается!
В двигателе -21083 устанавливается распределительный вал 21083 (в отличие от двигателя -2111, где могут также устанавливаться валы 2110 и 2111).
В задней части вала расположен эксцентрик для привода топливного насоса, а в заднем торце имеется паз для соединения с датчиком-распределителем зажигания.
Установка распределительного вала в двигателе -21083 не отличается от описанной для двигателя -2111.
Порядок контроля деталей, их подбора и сборки двигателя также совпадает.
Системы питания, охлаждения, выпуска отработавших газов и зажигания описаны в соответствующих статьях.

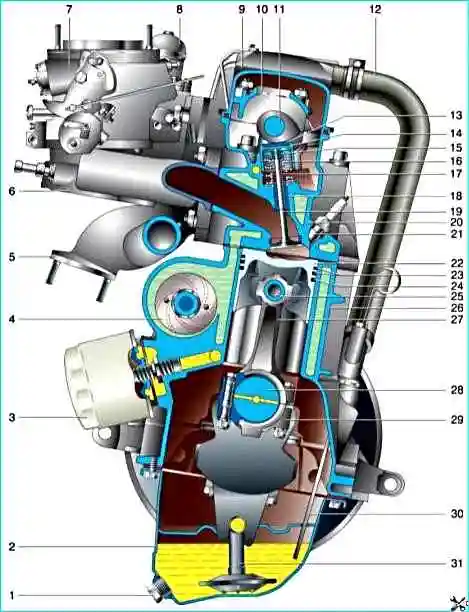

Поперечный разрез двигателя ВАЗ-2110: 1 – пробка сливного отверстия поддона картера; 2 – поддон картера; 3 – масляный фильтр; 4 – насос охлаждающей жидкости; 5 – выпускной коллектор; 6 – впускной коллектор; 7 – карбюратор; 8 – топливный насос; 9 – крышка головки блока цилиндров; 10 – крышка подшипников распределительного вала; 11 – распределительный вал; 12 – шланг вентиляции картера; 13 – регулировочная шайба клапана; 14 – толкатель; 15 – сухари клапана; 16 – пружины клапана; 17 – маслосъемный колпачок; 18 – направляющая втулка клапана; 19 – клапан; 20 – головка блока цилиндров; 21 – свеча зажигания; 22 – поршень; 23 – компрессионные поршневые кольца; 24 – маслосъемное кольцо; 25 – поршневой палец; 26 – блок цилиндров; 27 – шатун; 28 – коленчатый вал; 29 – крышка шатуна; 30 – указатель уровня масла; 31 – приемник масляного насоса
