Схема электропроводки автомобиля УАЗ-3741

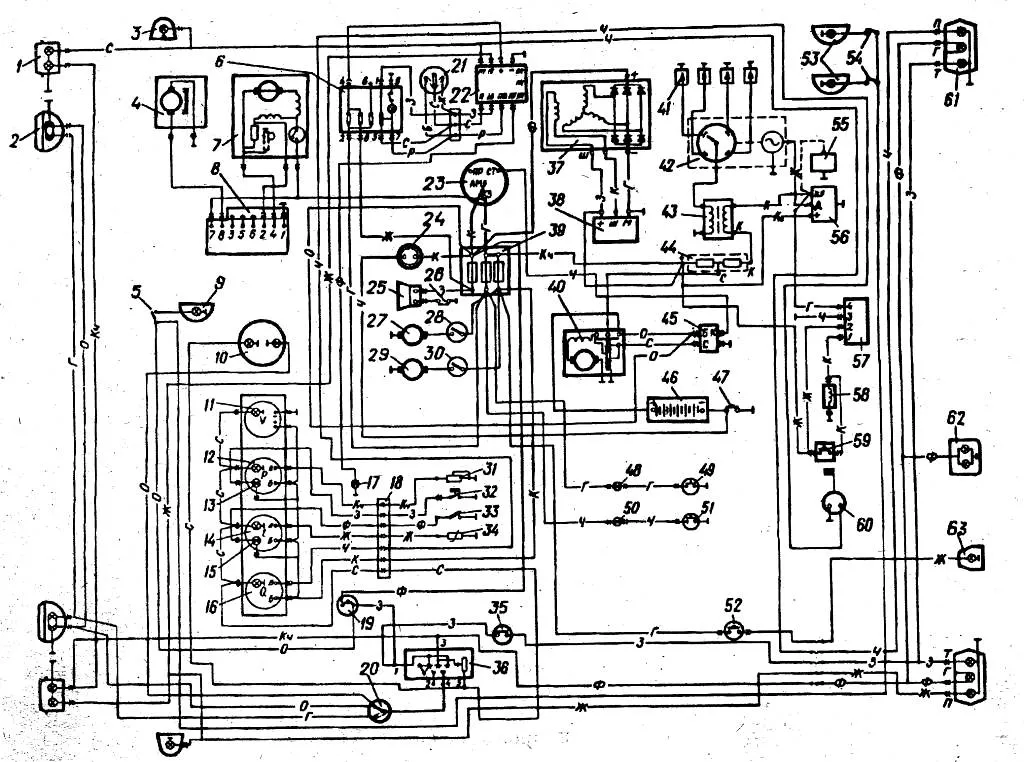

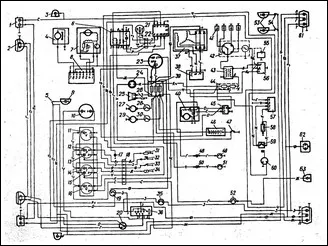

Схема электрооборудования автомобиля УАЗ-3741: 1- передний фонарь; 2 - фара; 3 - повторитель указателей поворота; 4 - электродвигатель омывателя; 5 - выключатель плафона кабины; 6 - выключатель аварийной сигнализации; 7 - электродвигатель стеклоочистителя; 8 - переключатель стеклоочистителя и омывателя; 9 - плафон кабины; 10 - спидометр; 11 - вольтметр; 12 - указатель давления масла; 13 -сигнальная лампа аварийного давления масла; 14 - указатель температуры охлаждающей жидкости в блоке цилиндров; 15 - сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 16 - указатель уровня топлива в баке; 17 - сигнальная лампа указателей поворота; 18 - соединительная панель; 19 - тепловой предохранитель; 20 - ножной переключатель света; 21 - переключатель указателей поворота; 22 - прерыватель указателей поворота; 23 - выключатель зажигания; 24 - штепсельная розетка; 25 - звуковой сигнал; 26 - выключатель звукового сигнала; 27 - электродвигатель вентилятора в кабине; 28 - выключатель электродвигателя вентилятора в кабине; 29 - электродвигатель вентилятора отопителя в кабине; 30 - выключатель электродвигателя вентилятора отопителя в кабине; 31 - датчик указателя давления масла; 32 - датчик сигнальной лампы аварийного давления масла; 33 - датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе; 34 - датчик указателя температуры охлаждающей жидкости в блоке цилиндров; 35 - выключатель сигнала торможения; 36 - центральный переключатель света; 37 - генератор; 38 - регулятор напряжения; 39 - блок плавких предохранителей; 40 - стартер; 41 - свеча зажигания; 42 - датчик-распределитель; 43 - катушка зажигания; 44 - добавочное сопротивление; 45 - дополнительное реле стартера; 46 - аккумуляторная батарея; 47 - выключатель «массы»; 48 - сигнальная лампа включения стояночного тормоза; 49 - выключатель сигнальной лампы включения стояночного тормоза; 50 - сигнальная лампа аварийного состояния гидропривода тормозов; 51 - выключатель сигнальной лампы аварийного состояния гидропривода тормозов; 52 - выключатель фонаря заднего хода; 53 - плафоны грузового отсека; 54 - выключатели плафонов; 55 - аварийный вибратор; 56 - транзисторный коммутатор; 57 - электронный блок управления карбюратором; 58 - электромагнитный клапан; 59 - микровыключатель; 60 - датчик указателя уровня топлива в баке; 61 - задний фонарь; 62 - фонарь освещения номерного знака; 63 - фонарь заднего хода
Условное обозначение расцветки проводов: Ч - черный; Ф - фиолетовый; Ж - желтый; 3 - зеленый; К - красный; Г - голубой; Кч - коричневый; О -оранжевый; С- серый
Примечание: Поз. 27 и 28 устанавливаются на автомобилях в тропическом исполнении.
Поз. 57, 58, 59 с карбюратором К-126ГУ не устанавливаются.
