Схема системы отопления и звуковой сигнализации Камаз

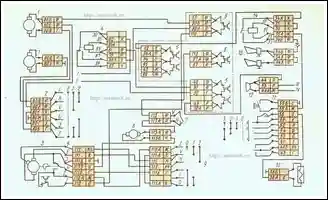

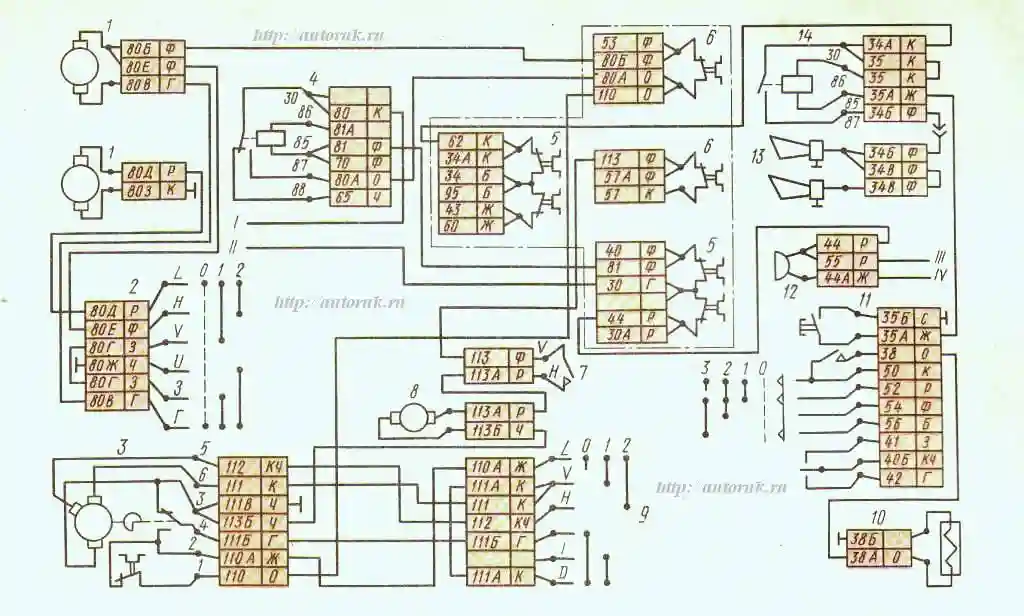

Электрическая схема системы отопления, звуковой сигнализации и стеклоочистки: 1 — электродвигатель отопителя, 2 — переключатель электродвигателей отопителя, 3 — стеклоочиститель, 4 — реле электродвигателей отопителя, 5 — предохранитель 13.3722 (7,5 А), 6 — предохранитель ПР 310 (10 А), 7 — переключатель стеклоомывателя, 8 — стеклоомыватель, 9 — переключатель стеклоочистителя, 10 — электропневмоклапан, 11 — комбинированный переключатель света, 12 — звуковой сигнал (зуммер), 13 — тональные сигналы, 14 — реле звуковых сигналов; I — к выводу AM выключателя приборов и стартера, II — к выводу КЗ выключателя приборов и стартера, III — к реле сигналов торможения, IV — к блоку контрольных ламп
