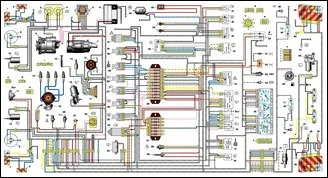

Схема соединения электроприборов автомобиля ВАЗ-21213
Детали схемы:
- 1 – передние фонари;
- 2 – боковые указатели поворота;
- 3 – электродвигатель омывателя ветрового стекла;
- 4 – электродвигатель омывателя фар*;
- 5 – коммутатор;
- 6 – аккумуляторная батарея;
- 7 – стартер;
- 8 – генератор;
- 9 – фары;
- 10 – моторедукторы очистителей фар*;
- 11 – звуковой сигнал;
- 12 – свечи зажигания;
- 13 – концевой выключатель карбюратора;
- 14 – электромагнитный клапан карбюратора;
- 15 – катушка зажигания;
- 16 – моторедуктор очистителя ветрового стекла;
- 17 – блок управления электромагнитным клапаном карбюратора;
- 18 – датчик-распределитель зажигания;
- 19 – датчик указателя температуры охлаждающей жидкости;
- 20 – датчик контрольной лампы давления масла;
- 21 – штепсельная розетка для переносной лампы**;
- 22 – датчик контрольной лампы уровня тормозной жидкости;
- 23 – реле-прерыватель очистителя ветрового стекла;
- 24 – реле включения заднего противотуманного света***;
- 25 – реле включения обогрева заднего стекла;
- 26 – реле включения очистителей и омывателя фар*;
- 27 – реле включения ближнего света фар;
- 28 – реле включения дальнего света фар;
- 29 – реле зажигания;
- 30 – реле включения стартера;
- 31 – реле-прерыватель аварийной сигнализации и указателей поворота;
- 32 – электродвигатель отопителя;
- 33 – добавочный резистор электродвигателя отопителя;
- 34 – лампы подсветки рычагов управления отопителем;
- 35 – выключатель наружного освещения;
- 36 – основной блок предохранителей;
- 37 – дополнительный блок предохранителей;
- 38 – выключатель света заднего хода;
- 39 – выключатель стоп-сигнала;
- 40 – регулятор освещения приборов;
- 41 – выключатель зажигания;
- 42 – трехрычажный переключатель;
- 43 – выключатель аварийной сигнализации;
- 44 – переключатель очистителя и омывателя стекла двери задка*;
- 45 – переключатель электродвигателя отопителя;
- 46 – выключатель обогрева стекла двери задка;
- 47 – выключатель заднего противотуманного света;
- 48 – выключатели плафонов, расположенные в стойках дверей;
- 49 – плафоны освещения салона;
- 50 – прикуриватель;
- 51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора;
- 52 – контрольная лампа прикрытия воздушной заслонки карбюратора;
- 53 – выключатель контрольной лампы блокировки дифференциала;
- 54 – выключатель контрольной лампы стояночного тормоза;
- 55 – датчик указателя уровня и резерва топлива;
- 56 – комбинация приборов;
- 57 – электродвигатель омывателя стекла двери задка;
- 58 – задние фонари;
- 59 – колодка для подключения дополнительных стоп-сигналов;
- 60 – колодки для подключения боковых указателей габарита;
- 61 – колодки для подключения к элементу обогрева стекла двери задка;
- 62 – фонари освещения номерного знака;
- 63 – моторедуктор очистителя стекла двери задка.
Порядок условной нумерации штекеров в колодках: а – очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б – датчика-распределителя зажигания; в – реле-прерывателя аварийной сигнализации и указателей поворота; г – коммутатора; д – трехрычажного переключателя; е – выключателя аварийной сигнализации; ж – реле включения заднего противотуманного света; з – задних фонарей (нумерация выводов по порядку сверху вниз); и – комбинации приборов.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов.
Вторые концы черных проводов также сведены в точку, соединенную с массой.
Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную с выводом «А» основного блока предохранителей.
И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.
* Устанавливаются на части выпускаемых автомобилей; ** с 2000 г. не устанавливается; *** устанавливается с 2001 г.
Раньше задний противотуманный свет включался напрямую выключателем 47, питание к которому подавалось от предохранителя 3 дополнительного блока предохранителей.
