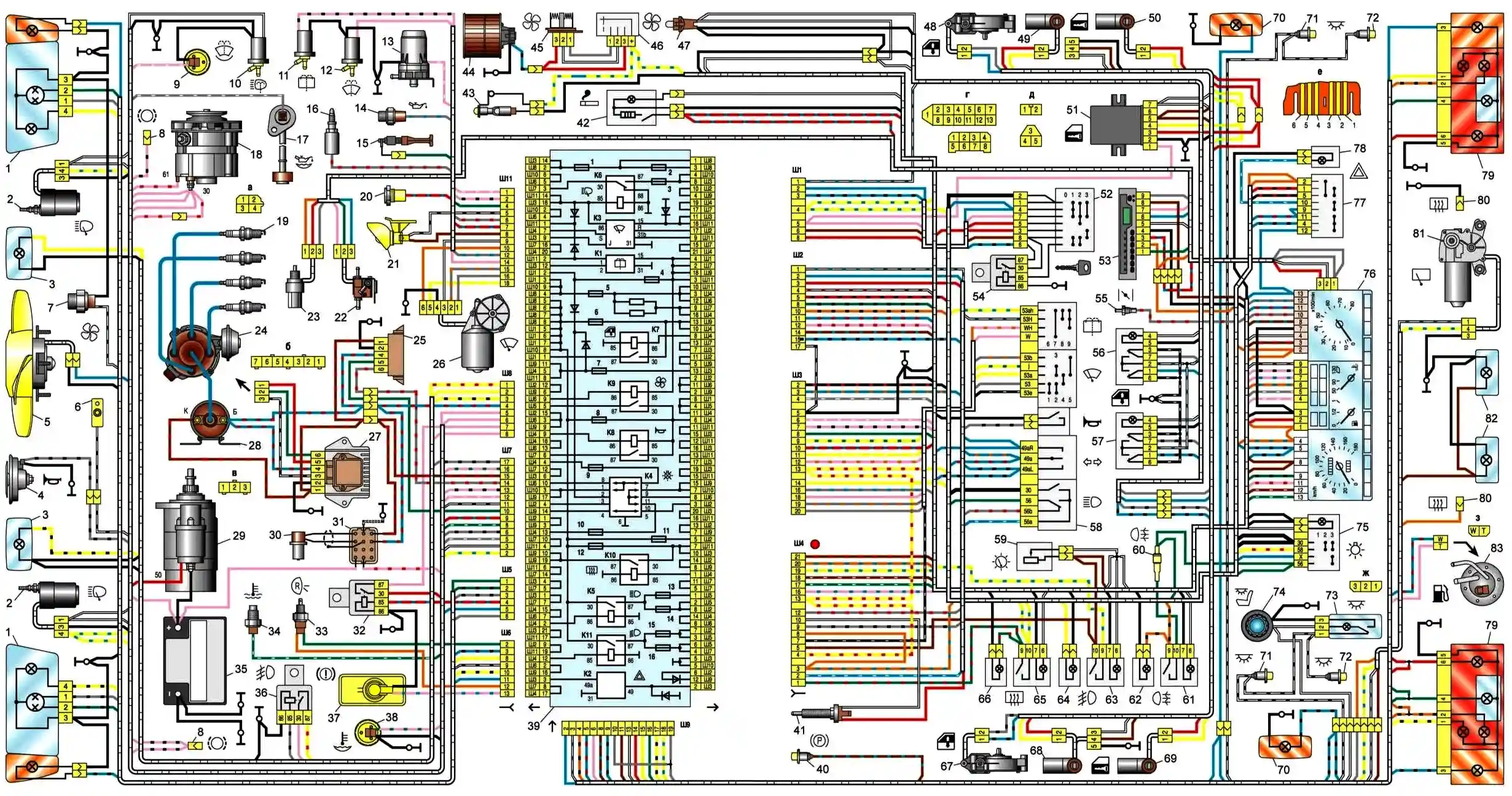

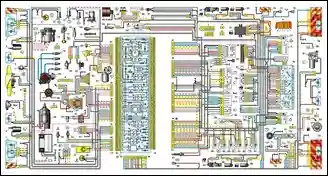

Схема ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099 исполнения «люкс» с панелью приборов 21083, с монтажным блоком типа 17.3722, годы 1988-1998
1 - блок-фара; 2 - моторедуктор очистителя фары; 3 - противотуманная фара; 4 - звуковой сигнал; 5 - электродвигатель вентилятора системы охлаждения двигателя; 6 - выключатель подкапотной лампы; 7 - датчик включения электродвигателя вентилятора; 8 - разъемы для подключения к датчикам износа колодок передних тормозов; 9 - датчик уровня омывающей жидкости; 10 - электромагнитный клапан включения омыва фар; 11 -электромагнитный клапан включения омыва заднего стекла (на ВАЗ-21099 не устанавливался); 12 - электромагнитный клапан включения омыва ветрового стекла; 13 - электродвигатель омывателя стекол; 14 - датчик контрольной лампы давления масла; 15 - концевой выключатель карбюратора; 16 - электромагнитный клапан карбюратора; 17 - датчик уровня масла; 18 - генератор 37.3701; 19 - свечи зажигания; 20 - штепсельная розетка для переносной лампы; 21 - подкапотная лампа; 22 - датчик расхода топлива; 23 - датчик скорости автомобиля; 24 - датчик-распределитель зажигания; 25 - блок управления электромагнитным клапаном карбюратора; 26 - моторедуктор очистителя ветрового стекла; 27 - коммутатор; 28 - катушка зажигания; 29 - стартер; 30 - датчик верхней мертвой точки 1 -го цилиндра*; 31 - колодка диагностики*; 32 - реле включения стартера; 33 - выключатель света заднего хода; 34 - датчик указателя температуры охлаждающей жидкости; 35 - аккумуляторная батарея; 36 - реле включения противотуманных фар; 37 - датчик уровня тормозной жидкости; 38 - датчик уровня охлаждающей жидкости; 39 - монтажный блок; 40 - выключатель контрольной лампы стояночного тормоза; 41 - выключатель стоп-сигнала; 42 - прикуриватель; 43 - лампа освещения вещевого ящика; 44 - электродвигатель вентилятора отопителя; 45 - дополнительный резистор электродвигателя отопителя; 46 - переключатель вентилятора отопителя; 47 - лампа подсветки рычагов отопителя; 48 - моторедуктор электростеклоподъемника правой передней двери; 49 - моторедуктор блокировки замка правой передней двери; 50 - моторедуктор блокировки замка правой задней двери; 51 - блок управления блокировкой замков дверей; 52 - выключатель зажигания; 53 - маршрутный компьютер; 54 - реле зажигания; 55 - выключатель контрольной лампы воздушной заслонки карбюратора; 56 - выключатель электростеклоподъемника правой передней двери; 57 - выключатель электростеклоподъемника левой передней двери; 58 - подрулевой переключатель; 59 - выключатель освещения приборов; 60 - предохранитель цепи противотуманного света; 61 - выключатель заднего противотуманного света; 62 - контрольная лампа включения заднего противотуманного света; 63 - выключатель противотуманных фар; 64 - контрольная лампа включения противотуманных фар; 65 - выключатель обогрева заднего стекла; 66 - контрольная лампа включения обогрева заднего стекла; 67 - моторедуктор электростеклоподъемника левой передней двери; 68 - моторедуктор блокировки замка левой передней двери; 69 - моторедуктор блокировки замка левой задней двери; 70 - боковые указатели поворота; 71 - выключатель плафона на стойке передней двери; 72 - выключатель плафона на стойке задней двери (на ВАЗ-21083 - не устанавливались); 73 - плафон; 74 - плафон индивидуального освещения салона; 75 - выключатель наружного освещения; 76 - комбинация приборов; 77 - выключатель аварийной сигнализации; 78 - контрольная лампа включения аварийной сигнализации; 79 - задний фонарь; 80 - колодки для подключения к элементу обогрева заднего стекла; 81 - моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливался); 82 - фонари освещения номерного знака; 83 - датчик указателя уровня и резерва топлива
Порядок условной нумерации штекеров в колодках: а - блок-фар, очистителей фар и заднего стекла; б - коммутатора и блока управления электромагнитным клапаном карбюратора; в - датчика-распределителя зажигания, датчика скорости и датчика расхода топлива; г - монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров - порядок нумерации аналогичный); д - моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; е - задних фонарей (нумерация выводов по порядку сверху вниз); ж - плафона освещения салона; з - датчика уровня топлива
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов.
Вторые концы тонких черных проводов также сведены в точки, соединенные с массой.
На схеме показано подключение всего дополнительного электрооборудования, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.
* С 1995 г. не устанавливаются.
