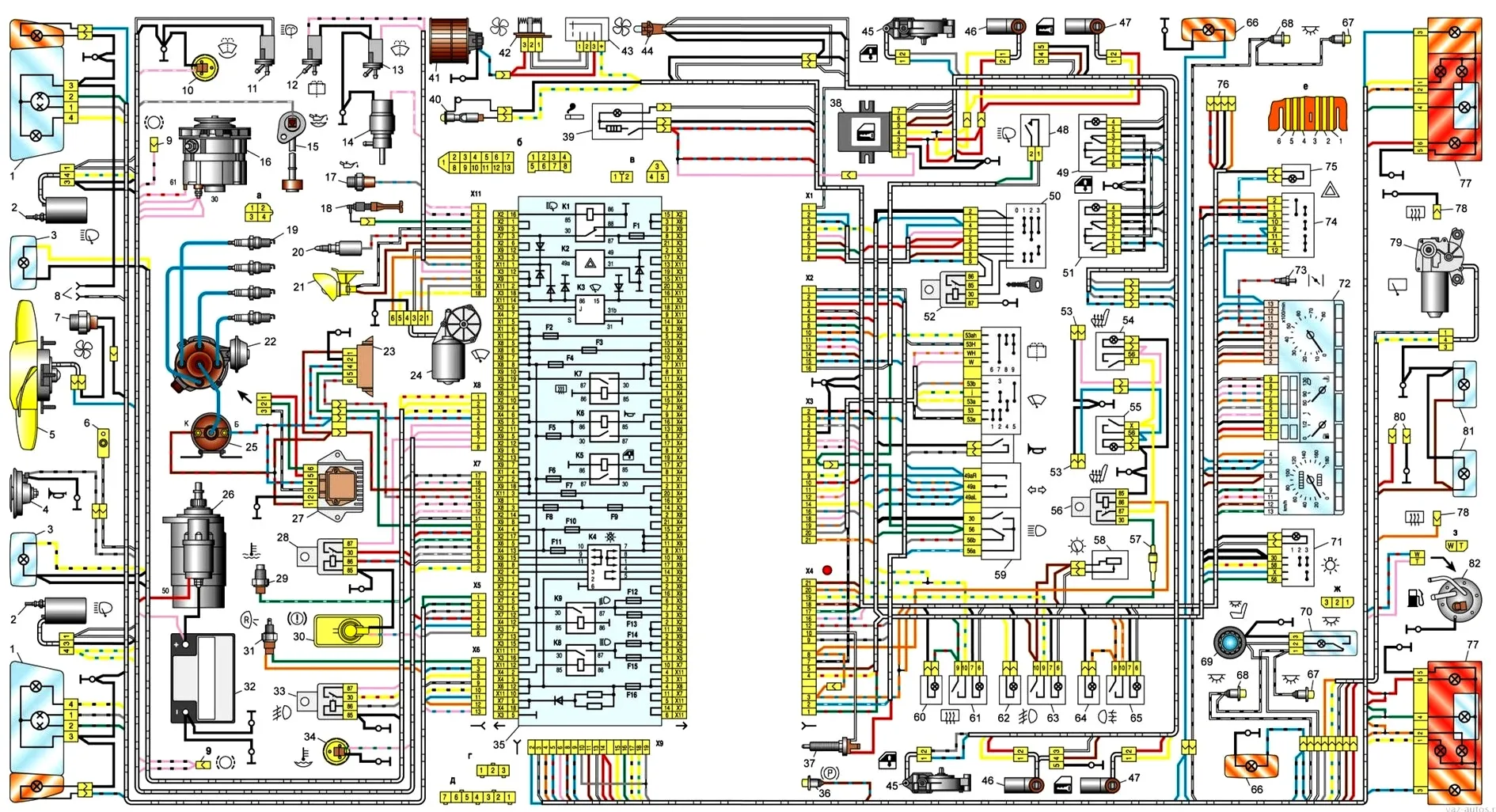

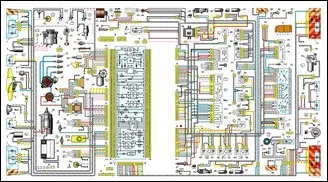

Схема ВАЗ-21083, ВАЗ-21093 и ВАЗ-21099 с панелью приборов 21083, с монтажным блоком 2114-3722010-60, выпуск — с 1998г

1 блок-фара; 2 - моторедуктор очистителя фары; 3 противо-туманная фара; 4 - звуковой сигнал; 5 - электродвигатель вентилятора системы охлаждения двигателя; 6 - выключатель подкапотной лампы; 7 - датчик включения электродвигателя вентилятора; 8 - наконечники проводов, подключаемые к датчику 7 в случае установки монтажного блока типа 17.3722; 9 - разъемы для подключения к датчикам износа колодок передних тормозов; 10 - датчик уровня омывающей жидкости; 11 -электромагнитный клапан включения омыва фар; 12 - электромагнитный клапан включения омыва заднего стекла (на ВАЗ-21099 не устанавливался); 13 - электромагнитный клапан включения омыва ветрового стекла; 14 - электродвигатель омывателя стекол; 15 - датчик уровня масла; 16 - генератор; 17-датчик контрольной лампы давления масла; 18-концевой выключатель карбюратора; 19-свечи зажигания; 20-электромагнитный клапан карбюратора; 21 - подкапотная лампа; 22 - датчик-распределитель зажигания; 23 - блок управления электромагнитным клапаном карбюратора; 24 - моторедуктор очистителя ветрового стекла; 25 - катушка зажигания; 26 - стартер; 27 - коммутатор; 28 - реле включения стартера; 29 - датчик указателя температуры охлаждающей жидкости; 30-датчик уровня тормозной жидкости; 31 - выключатель света заднего хода; 32 - аккумуляторная батарея; 33 - реле включения противотуманных фар; 34 - датчик уровня охлаждающей жидкости; 35 - монтажный блок; 36 - выключатель контрольной лампы стояночного тормоза; 37 - выключатель стоп-сигнала; 38 - блок управления блокировкой замков дверей; 39 - прикуриватель; 40 - лампа освещения вещевого ящика; 41 - электродвигатель вентилятора отопителя; 42 - дополнительный резистор электродвигателя отопителя; 43 - переключатель вентилятора отопителя; 44 - лампа подсветки рычагов отопителя; 45 - моторедукторы электростеклоподъемников передних дверей; 46 - моторедукторы блокировки замков передних дверей; 47 - моторедукторы блокировки замков задних дверей; 48 - выключатель очистителей фар; 49 - выключатель электростеклоподъемника правой передней двери; 50 - выключатель зажигания; 51 - выключатель электростеклоподъемника левой передней двери; 52 - реле зажигания; 53 - колодки для подключения к элементам обогрева передних сидений; 54 - выключатель обогрева правого переднего сиденья; 55 - выключатель обогрева левого переднего сиденья; 56 - реле включения обогрева передних сидений; 57 - предохранитель цепи обогрева передних сидений; 58 - выключатель освещения приборов;59 - подрулевой переключатель; 60 - контрольная лампа включения обогрева заднего стекла; 61 - выключатель обогрева заднего стекла; 62 - контрольная лампа включения противотуманных фар; 63 - выключатель противоту-манных фар; 64 - контрольная лампа включения заднего противотуманного света; 65 - выключатель заднего противотуманного света; 66 - боковой указатель поворота; 67 - выключатель плафона на стойке задней двери (на ВАЗ-21083 - не устанавливаются); 68 - выключатель плафона на стойке передней двери; 69 - плафон индивидуального освещения салона; 70 - плафон; 71 - выключатель наружного освещения; 72 - комбинация приборов; 73 - выключатель контрольной лампы воздушной заслонки карбюратора*; 74- выключатель аварийной сигнализации; 75 - контрольная лампа включения аварийной сигнализации; 76 - колодка для подключения к маршрутному компьютеру; 77 - задний фонарь; 78 - колодка для подключения к элементу обогрева заднего стекла; 79 - моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливается); 80 - колодки для подключения к дополнительному стоп-сигналу; 81 - фонари освещения номерного знака; 82 - датчик указателя уровня и резерва топлива

Порядок условной нумерации штекеров в колодках: а - блок-фар, очистителей фар и заднего стекла; 6 - монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров - порядок нумерации аналогичный); в - моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; г - датчика-распределителя зажигания; д - коммутатора и блока управления электромагнитным клапаном карбюратора; е - задних фонарей (нумерация выводов по порядку сверху вниз); ж - плафона освещения салона; з - датчика уровня топлива.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов.

Вторые концы тонких черных проводов также сведены в точки, соединенные с массой.

Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока.

И вторые концы оранжевых проводов тоже сведены в точку, соединенную с оранжевым проводом с голубой полоской, идущим к штекеру «3» колодки «Х4» монтажного блока

* Не устанавливается на автомобилях, оснащенных карбюратором с полуавтоматическим пусковым устройством.
