Схема электрооборудования ЗИЛ-131
Система электрооборудования автомобиля однопроводная, номинальное напряжение 12 в; с корпусом («массой автомобиля») соединены отрицательные клеммы источников тока

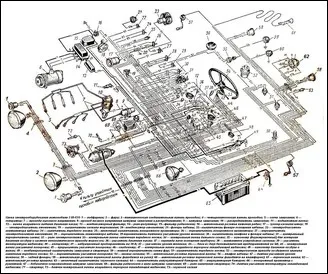

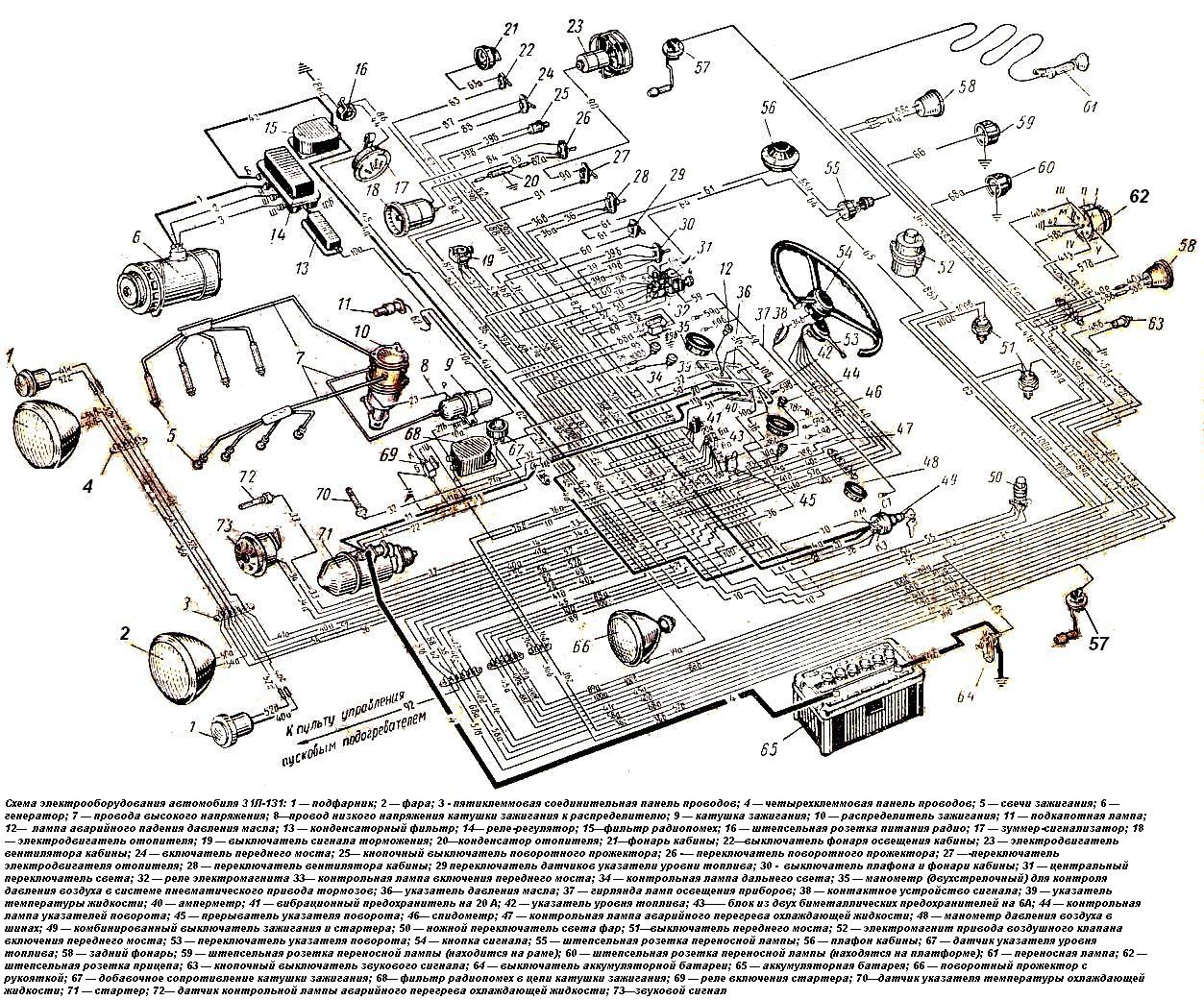

Схема электрооборудования ЗИЛ - 131 показана на рис. 1.

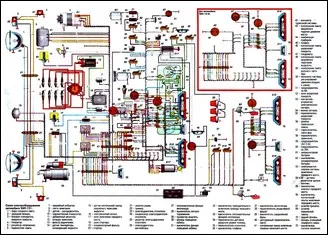

На рис 2 схема принципиальная
