Схема соединений Авео Шевролет вентилятора системы охлаждения

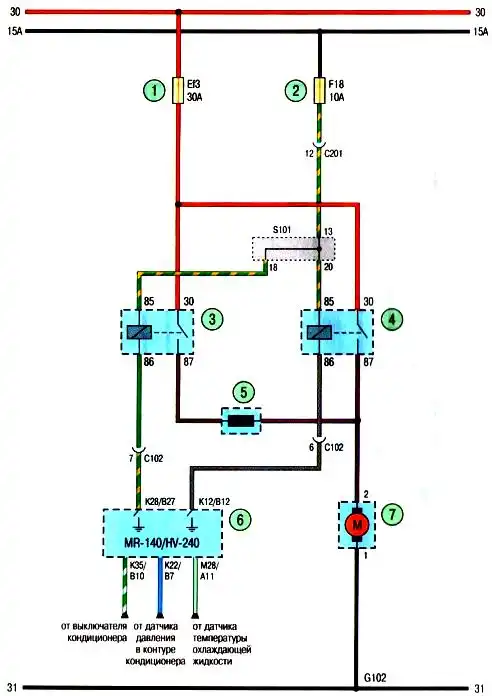

Схема. Вентилятор системы охлаждения с электронным блоком модели MR-140, HV-240 системы управления двигателем: 1— предохранитель в моторном отсеке; 2— предохранитель в панели приборов; 3— реле низкой частоты вращения вентилятора системы охлаждения; 4 — реле высокой частоты вращения вентилятора системы охлаждения; 5 — дополнительное сопротивление вентилятора системы охлаждения; 6 — электронный блок управления двигателем; 7 — вентилятор системы охлаждения двигателя
