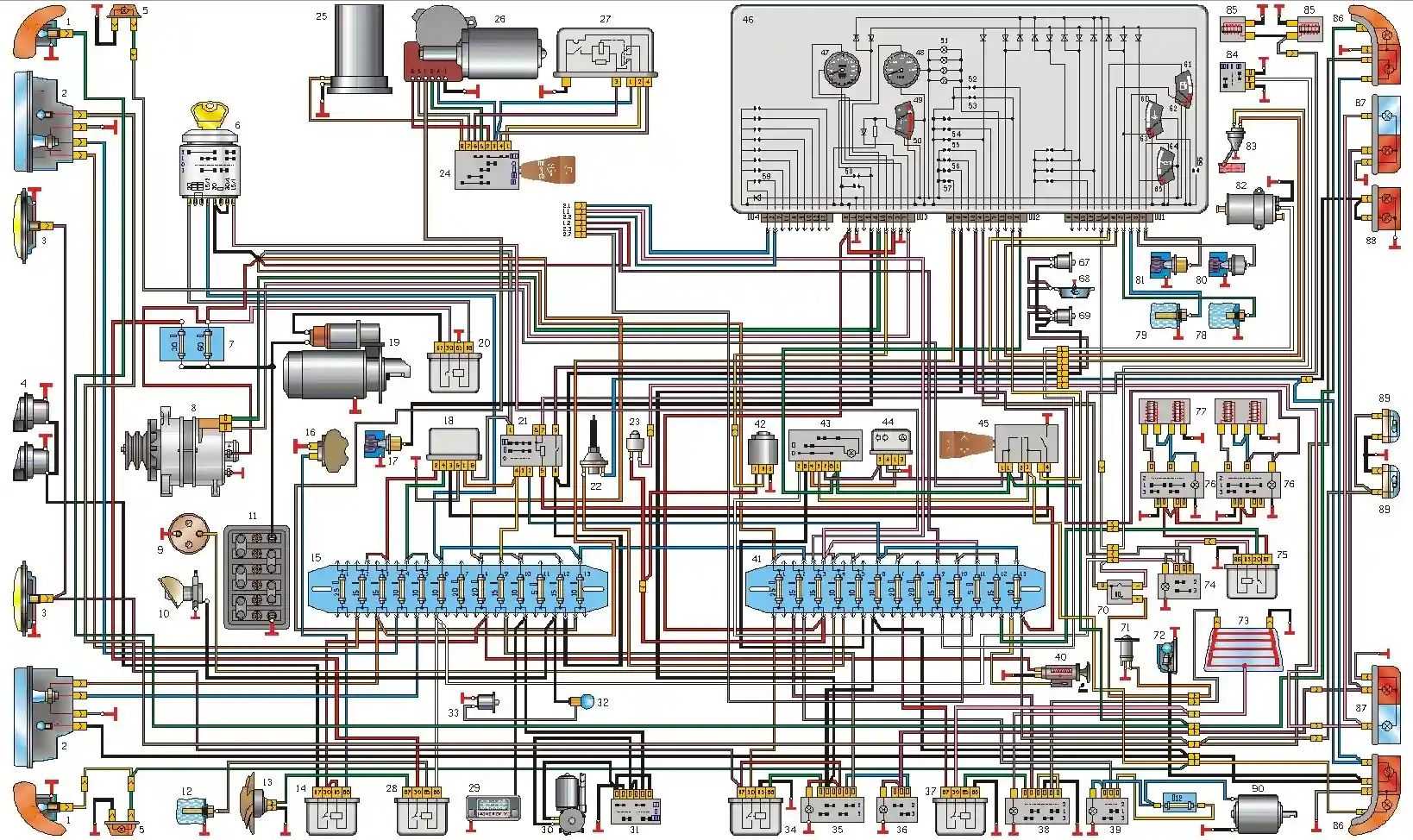

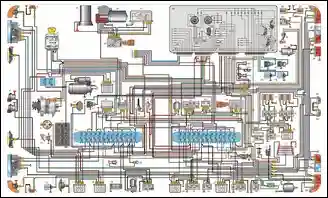

Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062
- 1 – указатель поворота
- 46 – комбинация приборов
- 2 – фара
- 47 – спидометр
- 3 –противотуманная фара
- 48 – тахометр
- 4 – звуковой сигнал
- 49 – вольтметр
- 5 – боковой повторитель
- 50 – контрольная лампа разряда аккумуляторной батареи
- 6 – замок зажигания
- 51 – лампа подсветки приборов
- 7 – блок предохранителей в моторном отсеке
- 52 – контрольная лампа правого поворота
- 8 – генератор
- 53 – контрольная лампа левого поворота
- 9 – штепсельная розетка
- 54 – контрольная лампа стояночного тормоза
- 10 – подкапотная лампа
- 55 – контрольная лампа обогрева сидений
- 11 – аккумуляторная батарея
- 56 – контрольная лампа габаритного света
- 12 – датчик включения электровентилятора
- 57 – контрольная лампа дальнего света фар
- 13 – электровентилятор
- 58 – контрольная лампа падения уровня тормозной жидкости
- 14 – реле звукового сигнала
- 59 – контрольная лампа КМСУД
- 15 – левый блок предохранителей
- 60 – указатель температуры охлаждающей жидкости
- 16 – выключатель звукового сигнала
- 61 – указатель уровня топлива
- 17 – датчик падения уровня тормозной жидкости
- 62 – контрольная лампа резерва топлива
- 18 – реле включения фар
- 63 – контрольная лампа перегрева охлаждающей жидкости
19 – стартер - 64 – указатель давления масла
- 41 – правый блок предохранителей
- 86 – задний фонарь на крыле
- 42 – датчик спидометра
- 87 – задний фонарь на крышке багажного отделения
- 43 – выключатель аварийной сигнализации
- 88 – дополнительный сигнал торможения
- 44 – реле-прерыватель указателей поворота
- 89 – фонарь освещения номерного знака
- 45 – переключатель указателей поворота
- 90 – электродвигатель вентилятора отопителя
- 20 – реле стартера
- 65 – контрольная лампа аварийного падения давления масла
- 21 – центральный переключатель света
- 66 – дублирующая контрольная лампа
- 22 – выключатель сигнала торможения
- 67 – выключатель плафона передней двери
- 23 – выключатель света заднего хода
- 68 – плафон освещения салона
- 24 – переключатель стеклоочистителя
- 69 – выключатель плафона задней двери
- 25 – электронасос стеклоомывателя
- 70 – прерыватель контрольной лампы стояночного тормоза
- 26 – электродвигатель стеклоочистителя
- 71 – выключатель контрольной лампы стояночного тормоза
- 27 – реле стеклоочистителя
- 72 – фонарь освещения багажного отделения
- 28 – реле электровентилятора
- 73 – элемент обогрева заднего стекла
- 29 – радиоприемник
- 74 – выключатель обогрева жиклеров стеклоомывателя
- 30 – электродвигатель антенны
- 75 – реле обогрева сидений
- 31 – переключатель антенны
- 76 – выключатель обогрева сидений
- 32 – лампа освещения вещевого ящика
- 77 – элементы обогрева сидений
- 33 – выключатель лампы освещения вещевого ящика
- 78 – датчик контрольной лампы перегрева охлаждающей жидкости
- 34 – реле противотуманных фар
- 79 – датчик указателя температуры охлаждающей жидкости
- 35 – выключатель противотуманных фар
- 80 – датчик контрольной лампы аварийного падения давления масла
- 36 – выключатель ламп заднего противотуманного света
- 81 – датчик указателя давления масла
- 37 – реле обогрева заднего стекла
- 82 – топливный насос
- 38 – переключатель обогрева заднего стекла
- 83 – датчик указателя уровня топлива
- 39 – переключатель вентилятора отопителя
- 84 – выключатель системы диагностики контрольных ламп комбинации приборов
- 40 – прикуриватель
- 85 – жиклеры стеклоомывателя с электрообогревом
