Гильзы цилиндров и посадочные поверхности блока цилиндров под гильзы следует протереть салфеткой и продуть сжатым воздухом
Установить гильзы цилиндров в блок дизеля

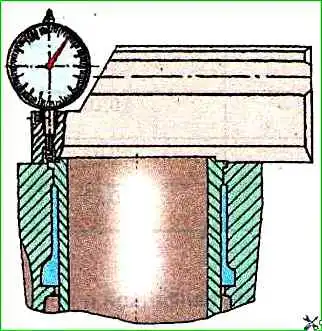

Выступание буртов гильз цилиндров над плоскостью блока при прижатии гильзы усилием 9±0,1 кН должно быть 0,05-0,11 мм.
Перед установкой в блок резиновые уплотнительные кольца и заходную часть гильзы надо смазать моторным маслом М10Г2 ГОСТ 8583-78.
При установке гильз цилиндров в блок срезание резиновых уплотнительных колец не допускается.
После установки гильз цилиндров и затяжки болтов (гаек) крепления технологических головок блок надо проверить на герметичность водой под давлением 0,6 МПа в течение 1 мин.
Течь воды и каплеобразование не допускаются.
Некруглость внутренней поверхности гильз цилиндров после установки их в блок и затяжки болтов технологической головки не должно превышать 0,04 мм на длине 100 мм от нижнего торца гильзы и 15 мм - от верхнего.
Максимальное усилие запрессовки гильз - не более 3000 Н.
Распределительный вал с шестерней должен быть установлен с учетом максимального осевого перемещения — не более 0,25 мм.
Прокладку головки блока надо установить широкой стороной окантовки к блоку.
Гильзы цилиндров по внутреннему диаметру и поршни по наружному диаметру юбки сортируются на три размерные группы.
Обозначение групп (Б, С, М) нанесено на верхнем бурте гильзы и на днище поршня.
Размеры внутренней поверхности гильзы по размерным группам приведены в таблице.
Размерные группы поршней и гильз цилиндров
Группа "Б":
- Диаметр юбки поршня - 110-0,05-0,07 мм;
- Диаметр гильзы цилиндра - 110+0,06+0,04 мм;
- Зазор между поршнем и гильзой - 0,09-0,13 мм
Группа "С":
- Диаметр юбки поршня - 110-0,07-0,09 мм;
- Диаметр гильзы цилиндра - 110+0,04+0,02 мм;
- Зазор между поршнем и гильзой - 0,09-0,13 мм
Группа "М":
- Диаметр юбки поршня - 110-0,09-0,11 мм;
- Диаметр гильзы цилиндра - 110+0,02 мм;
- Зазор между поршнем и гильзой - 0,09-0,13 мм
Допускается установка гильз ремонтного размера 110,7 мм.
В этом случае зазор между гильзой и поршнем ремонтного размера 0,09-0,13 мм должен быть обеспечен селективным подбором.
