Снятие и установка отопителя автомобиля УАЗ Патриот
Снятие отопителя салона производится, после демонтажа панели приборов в следующем порядке:
Вам потребуются: ключ «на 10», отвертка с крестообразным лезвием
Сливаем жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости УАЗ Патриот»).
Отсоединяем провод от клеммы «минус» аккумуляторной батареи.

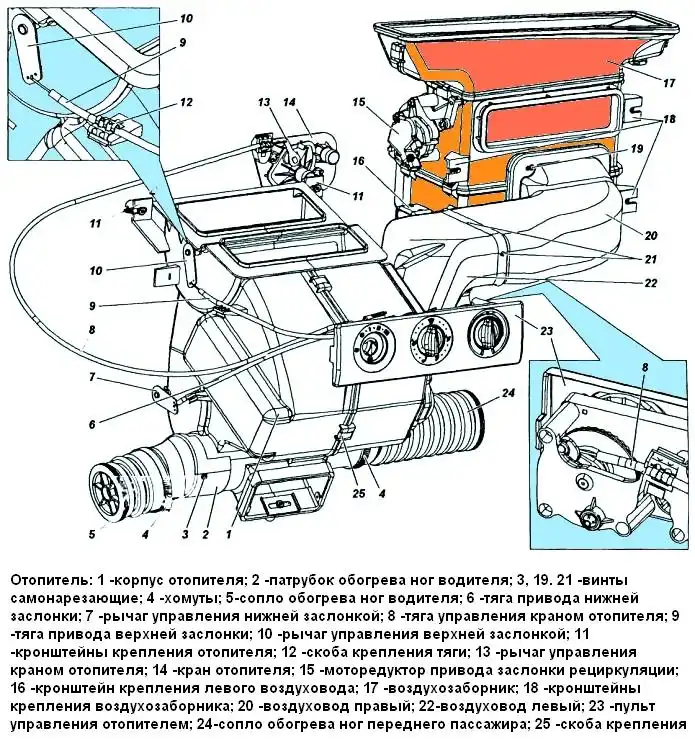

Отворачиваем два винта крепления правого воздуховода 20 (рис.1) к воздухозаборнику и винты 21, скрепляющие воздуховоды.
При необходимости снимаем установленный в правом воздуховоде 20 добавочный резистор.
Отсоединяем правый воздуховод от левого воздуховода 22.
Отворачиваем гайку крепления кронштейна 16 левого воздуховода к щитку передка, снимаем шайбу и вынимаем пластмассовую втулку, отворачиваем два самонарезающих винта крепления левого воздуховода к корпусу отопителя и отделяем левый воздуховод от отопителя.

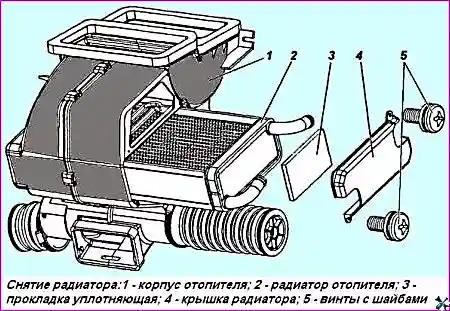

Ослабляем хомуты крепления шлангов на кране 14 отопителя и трубках радиатора 2 (рис. 2) и снимаем шланги.
Отворачиваем два винта 5 с шайбами, снимите крышку 4 и уплотнитель 3.
Вынимаем радиатор 2 из ниши отопителя.
Отворачиваем два самонарезающих винта 21 (рис.3) крепления воздуховода обдува ног пассажиров, расположенных на трехместном сиденье.
Отсоединяем переднюю 20 и среднюю 19 части воздуховода от задней части 18, снимаем воздуховод.
При необходимости, отвернув самонарезающие винты, разъединяем переднюю и среднюю части.
Отворачиваем три гайки крепления отопителя две гайки на кронштейнах 11 (см. рис.1) и одну в патрубке для воздуховода обогрева ног задних пассажиров), снимаем шайбы и пластину.
Снимаем отопитель с болтов щитка передка, вынимаем пластмассовые втулки.
Отворачиваем винт крепления рычага 10 верхней и винт крепления рычага 7 нижней заслонок отопителя.
Снимаем рычаги управления отопителем с осей заслонок.
При необходимости снимите скобы 25.
Разъединяем левый и правый кожухи отопителя.
Извлекаем верхнюю и нижнюю заслонки из кожуха отопителя.
Ослабляем хомуты 4 крепления сопел 5 и 24 обогрева ног водителя и пассажира, снимаем сопла с направляющих патрубков.
При необходимости отворачиваем два самонарезающих винта 3 и снимаем патрубок 2 обогрева ног водителя.
Установку отопителя производим в обратном порядке.
Снятие механизмов управления отопителем кузова производим в следующем порядке:
Снимаем рукоятки с пульта 23 управления отопителем.
Отворачиваем три винта, расположенные под рукоятками, и снимаем накладку пульта.
Отворачиваем винты крепления пульта и вынимаем его
Снимаем скобы 12 крепления тяг 6, 8,9 на пульте и освобождаем их концы из крепления соответствующих рычагов.
Снимаем скобы 12 крепления тяг заслонок отопителя и отсоединяем тяги 6 и 9 управления заслонками отопителя от рычагов.
Снимаем скобу 12 крепления тяги с крана 14 отопителя и отсоединяем тягу управления краном отопителя.
Снятие управления заслонкой рециркуляции производится после демонтажа воздухозаборника.
Отворачиваем винт 11 (рис. 4), гайки 13 и снимите моторедуктор 14 привода заслонки 1 рециркуляции со шпилек.
Установку пульта управления отопителем и сборку управления заслонкой рециркуляции производите в обратном порядке.

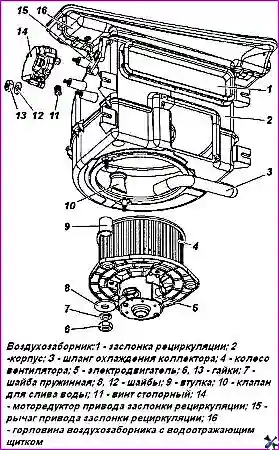

Снятие вентилятора производите в следующем порядке:
Отключаем аккумуляторную батарею.
Отсоединяем провода от электродвигателя вентилятора.
Снимаем шланг 3 охлаждения коллектора с патрубка электродвигателя 5.
Отворачиваем гайки 6, снимите шайбы 7 и 8.
Снимаем электровентилятор и дистанционные втулки 9. Во избежание нарушения балансировки не допускается снимать колесо 4 вентилятора с вала электродвигателя 5.
Демонтаж заслонки рециркуляции выполняйте в следующем порядке:
Отверните гайки крепления воздухозаборника к щитку передка и снимите воздухозаборник.
Снимите горловину 16 воздухозаборника с водоотражательным щитком и уплотнителем.
Отверните шесть самонарезающих винтов и снимите верхнюю часть корпуса.
Разъедините верхнюю часть корпуса воздухозаборника, предварительно отсоединив крепежные скобы.
Сборку воздухозаборника отопителя и его установку выполняйте в обратной последовательности.
Обратите внимание на правильность установки уплотнителей кожухов вентилятора и воздухозаборника.

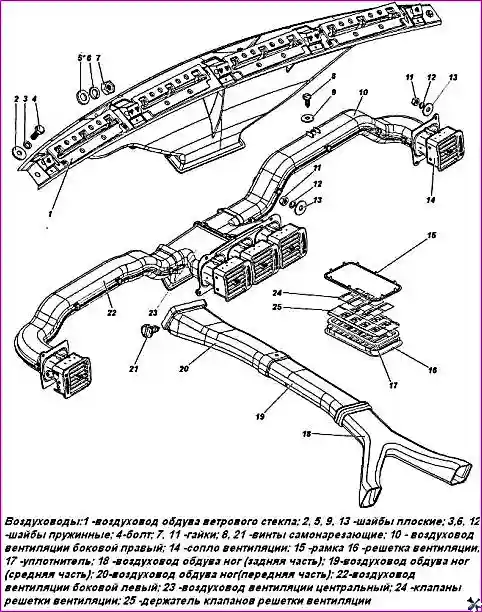

Снятие и разборку воздуховодов производите в следующем порядке:
Снимите панель приборов в сборе с воздуховодами. Гайки 7 (см. рис. 3) одновременно служат для крепления панели приборов и воздуховода обдува ветрового стекла.
Отверните болты 4 и снимите воздуховод обдува ветрового стекла.
Выньте сопла 14, поддев их отверткой с плоским шлицем.
Отверните по две гайки 11 и выверните по одному самонарезающему винту 8, которые крепят воздуховоды 10 (винт сверху) и 22 (винт снизу) к панели приборов.
Слегка покачивая, поочередно выньте каждый из воздуховодов из уплотнителей и из корпуса центрального воздуховода 23.
Отверните четыре гайки 11 крепления центрального воздуховода 23 и снимите его.
Установку указанных воздуховодов на панель приборов выполните в обратной последовательности, обратив особое внимание на правильное положение уплотнителей.
Рассмотрим все в картинках
Снимаем панель приборов (см. «Панель приборов УАЗ Патриот»).

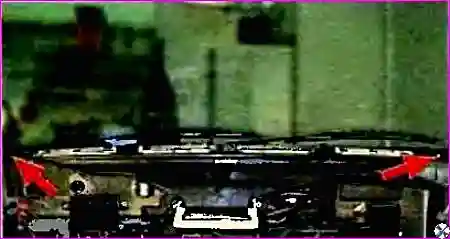

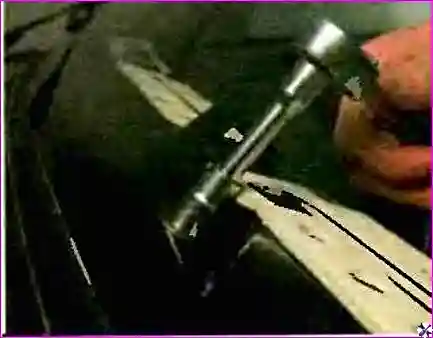

Выворачиваем болты крепления воздуховода обдува ветрового стекла (рис. 5).
Воздуховод обдува ветрового стекла крепится к передней панели двумя болтами.

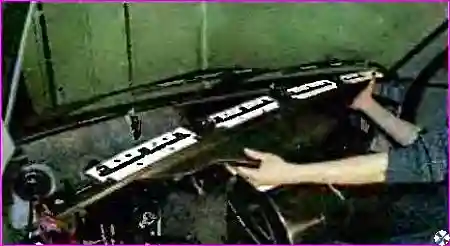

Снимаем воздуховод (рис. 7).

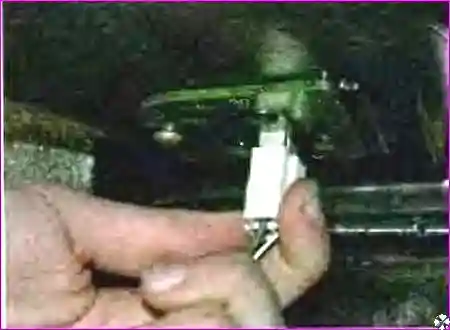

Отсоединяем колодки проводов от клемм дополнительного сопротивления электродвигателя отопителя.

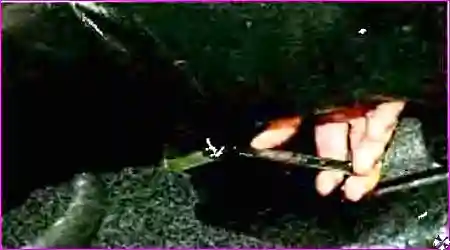

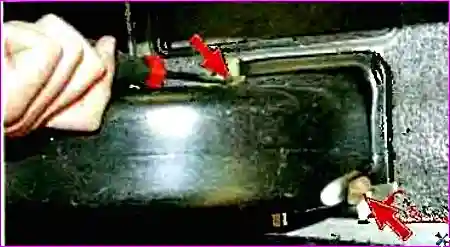

Выворачиваем три винта крепления воздуховода к отопителю (рис. 9).
Выворачиваем два винта крепления к воздухозаборнику отопителя (рис. 10).
Выворачиваем одну гайку крепления к передней панели (рис. 11).

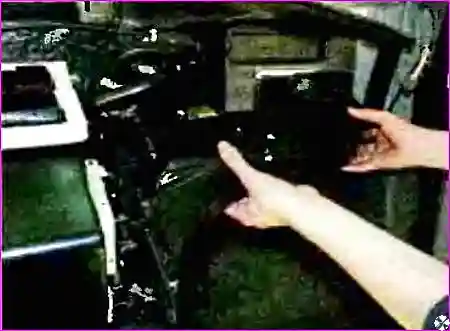

Снимаем воздуховод (рис. 12).

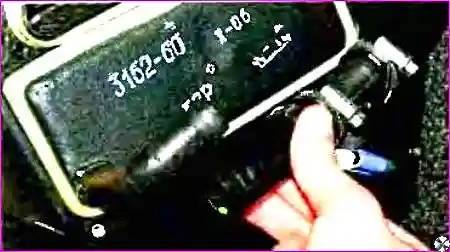

Ослабляем затяжку хомутов (рис. 13).

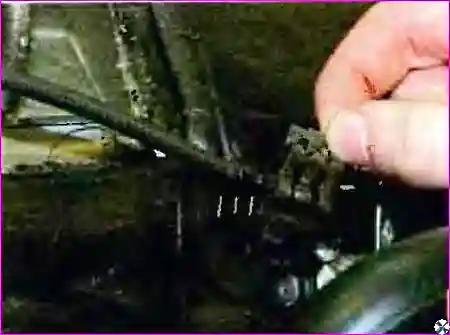

Отсоединяем шланги от патрубков радиатора отопителя (рис. 14).

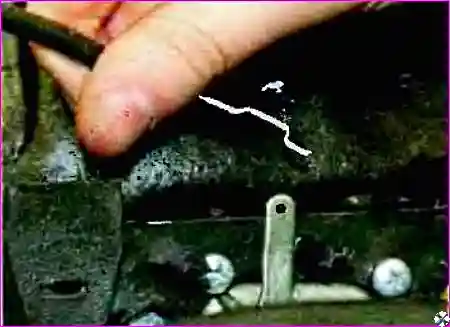

Снимаем скобу крепления троса (рис. 15).
Выводим трос из зацепления с рычагом крана (рис. 16).

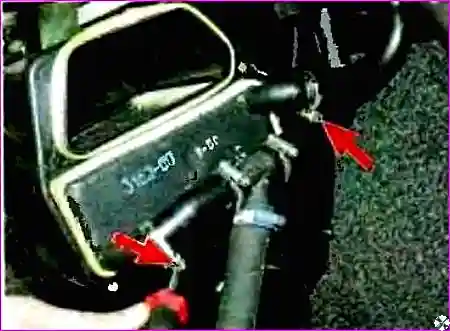

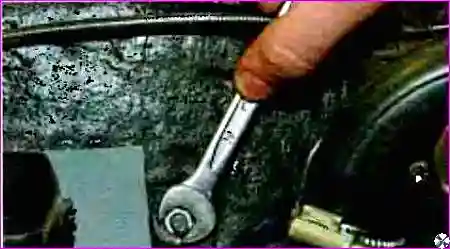

Отворачиваем по одной гайке крепления отопителя к передней панели с левой стороны (рис. 17).

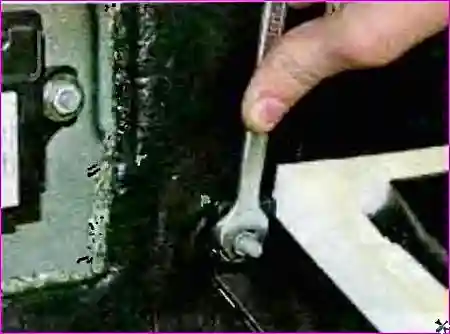

Отворачиваем по одной гайке крепления отопителя к передней панели с правой стороны (рис. 18).

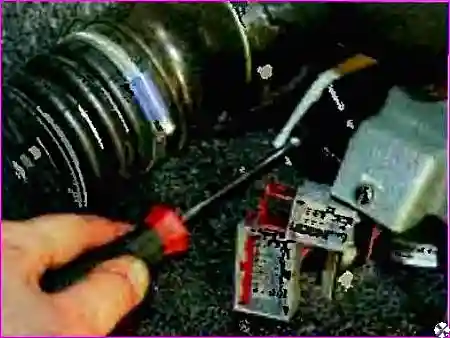

Выворачиваем винт крепления нижнего воздуховода к патрубку отопителя (рис. 19).

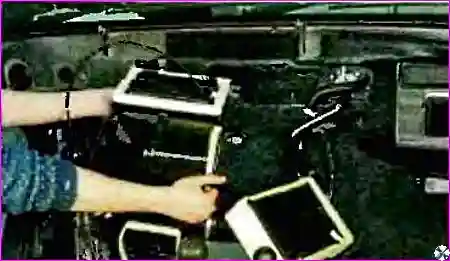

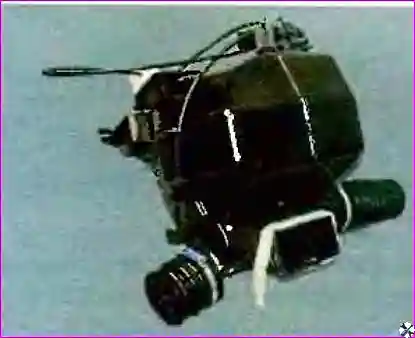

Снимаем отопитель в сборе с блоком управления.
Если радиатор отопителя снимать не требуется, то шланги можно и не отсоединять во избежание разгерметизации и попадания в систему охлаждения воздуха достаточно лишь снять отопитель, отведя радиатор в сторону.
Устанавливаем отопитель и все снятые детали в порядке, обратном снятию.
