Панель приборов УАЗ Патриот

Снятие и установка панели приборов УАЗ Патриот

Панель приборов УАЗ Патриот состоит из панели приборов, силового трубчатого каркаса, системы воздуховодов, щитка панели приборов с комбинацией приборов и кнопками управления, накладки консоли панели приборов, накладки панели приборов, боковых заглушек

Панель приборов армирована стальным каркасом, имеет энергопоглощающий слой из пенополиуретана и облицована с наружной стороны декоративной пленкой.

Крепится она к силовому трубчатому каркасу. Остальные детали панели приборов изготовлены из пластмассы.

Для снятия панели приборов нужно сначала снять с нее пластмассовые детали.

Подготавливаем автомобиль для выполнения работы, открываем капот и отсоединяем минусовую клемму аккумулятора.

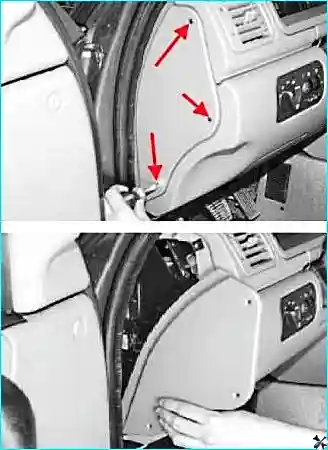

Общий вид панели приборов УАЗ Патриот перед началом демонтажа — **Рис. 1** — Подготовка к снятию панели приборов: отключение аккумулятора и осмотр креплений

Выворачиваем три винта крепления с правой стороны и три винта с левой стороны и снимаем боковые накладки панели приборов.

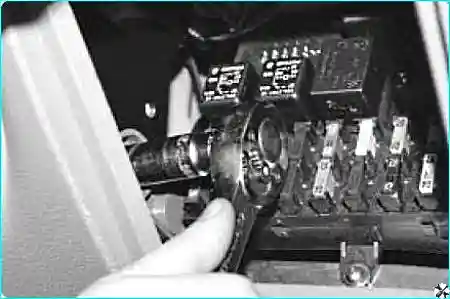

Процесс откручивания винтов боковых накладок панели приборов — **Рис. 2** — Снятие боковых накладок панели приборов

Выкручиваем с левой стороны болт крепления рычага привода замка капота.

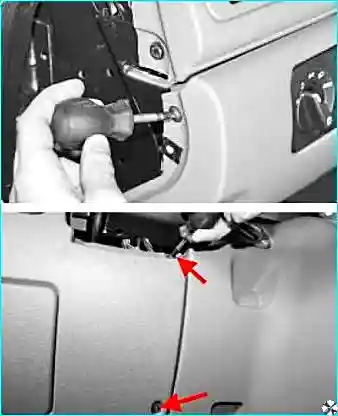

Местоположение болта крепления рычага привода замка капота — **Рис. 3** — Демонтаж рычага привода замка капота

Выворачиваем один винт с левой стороны крепления левой накладки к панели приборов и два винта с правой стороны.

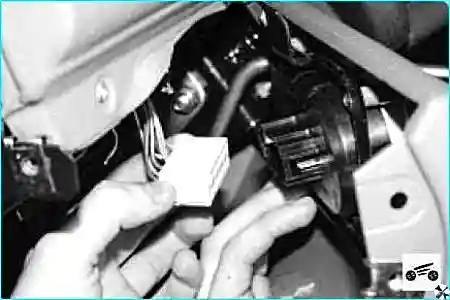

Отсоединение колодки проводов от модуля управления приборами освещения — **Рис. 4** — Отсоединение колодки от модуля управления освещением

Отсоединяем колодку от модуля управления приборами освещения и снимаем левую накладку.

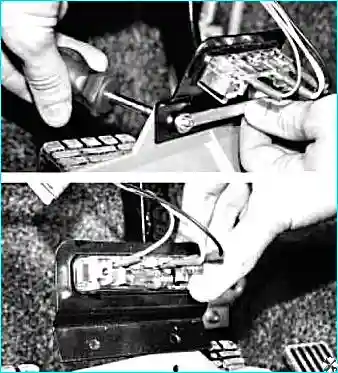

Снятие плафона освещения педалей с использованием ключа для фиксации гайки — **Рис. 5** — Снятие плафона освещения педалей

Выворачиваем винты крепления плафона, придерживая гайку ключом от проворачивания, и снимаем плафон освещения педалей.

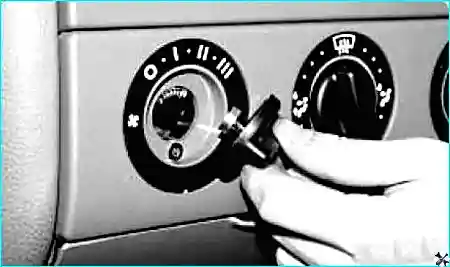

Снятие рукояток переключателей блока управления отоплением и вентиляцией — **Рис. 6** — Снятие рукояток управления отопителем

Снимаем рукоятки переключателей блока управления отоплением и вентиляцией.

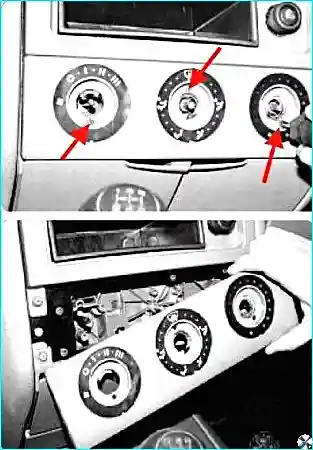

Откручивание винтов крепления облицовки блока управления отоплением — **Рис. 7** — Демонтаж облицовки блока управления

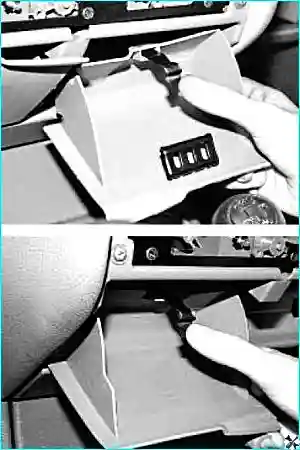

Извлечение пепельницы и бокса для мелких вещей из панели приборов — **Рис. 8** — Извлечение пепельницы и бокса для вещей

Выворачиваем три винта и снимаем облицовку блока управления. Вынимаем пепельницу и бокс для мелких вещей.

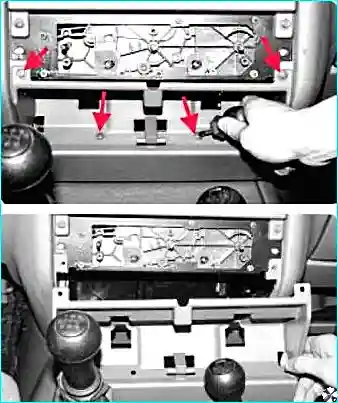

Откручивание винтов щитка нижней панели приборов — **Рис. 9** — Снятие щитка нижней панели приборов

Откручиваем четыре винта и извлекаем щиток нижней панели приборов.

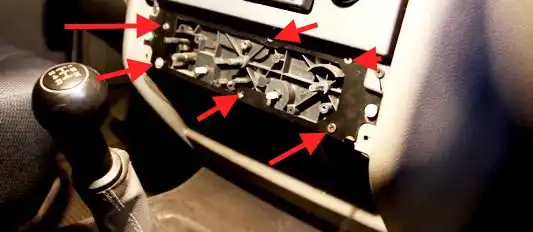

Отворачивание шести винтов блока управления отоплением — **Рис. 10** — Отворачивание винтов блока управления

Извлечение магнитолы из монтажного отверстия панели — **Рис. 11** — Извлечение магнитолы или бокса для вещей

Отворачиваем шесть винтов и опускаем блок управления вниз. Вынимаем из монтажного отверстия магнитолу или бокс для вещей.

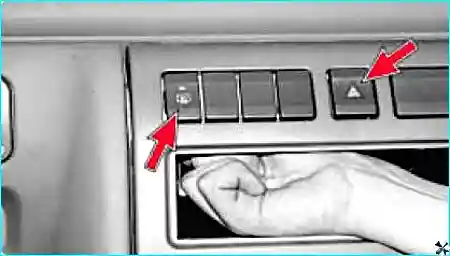

Отсоединение колодок проводов от выключателей через монтажное отверстие — **Рис. 12** — Отсоединение проводов от выключателей

Просовываем руку в монтажное отверстие и отсоединяем колодки проводов от выключателя аварийной сигнализацией и выключателя обогрева заднего стекла.

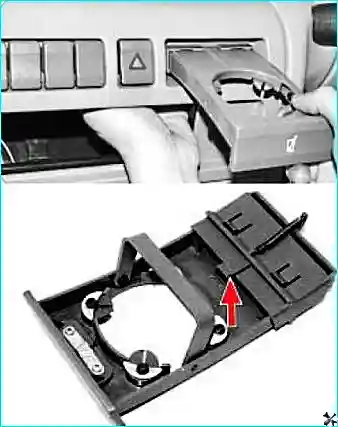

Нажатие на пружинный фиксатор подстаканника для его извлечения — **Рис. 13** — Извлечение подстаканника из центральной консоли

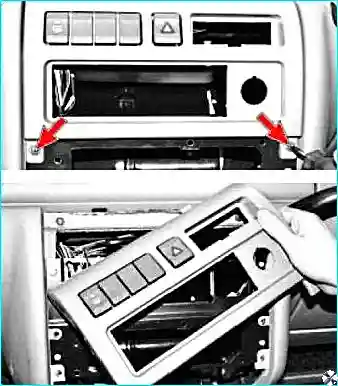

Откручивание винтов крепления накладки центральной консоли — **Рис. 14** — Снятие накладки центральной консоли

Нажимаем на пружинный фиксатор и извлекаем подстаканник из накладки центральной консоли. Выворачиваем два винта крепления накладки центральной консоли и снимаем накладку. Снимаем вещевые ящики.

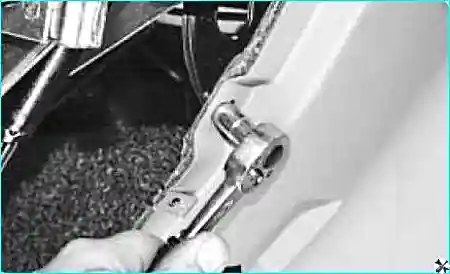

Выкручивание болта крепления нижней панели под рулевой колонкой — **Рис. 15** — Выкручивание болта под рулевой колонкой

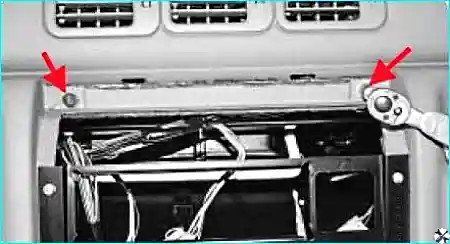

Откручивание двух центральных болтов крепления панели — **Рис. 16** — Откручивание центральных болтов

Выкручиваем болт крепления нижней панели под рулевой колонкой. Откручиваем два центральных болта.

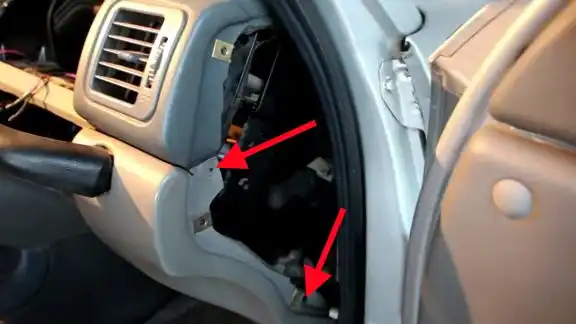

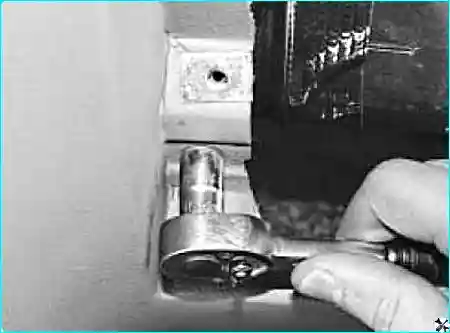

Отворачивание нижнего болта с левой стороны под вещевым ящиком — **Рис. 17** — Отворачивание нижнего болта с левой стороны

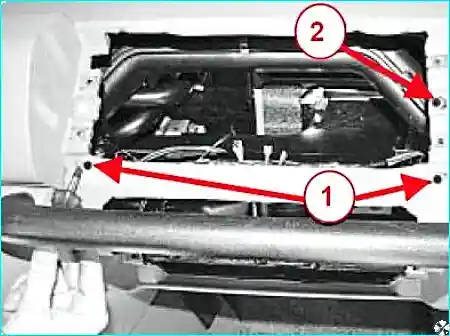

Откручивание двух винтов и болта под вещевыми ящиками — **Рис. 18** — Откручивание винтов и болта под вещевыми ящиками

Отворачиваем нижний болт с левой стороны под нижним вещевым ящиком. Откручиваем два винта 1 под вещевыми ящиками и болт 2.

Выворачивание двух винтов крепления нижней панели к усилителю — **Рис. 19** — Выворачивание винтов крепления к усилителю

Выворачиваем сбоку два винта крепления нижней панели к усилителю.

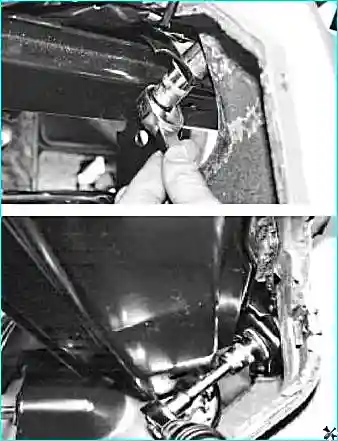

Выворачивание двух болтов крепления поручня изнутри панели — **Рис. 20** — Откручивание болтов крепления поручня

Выворачиваем два болта изнутри крепления поручня к нижней панели к усилителю.

Извлечение поручня после откручивания всех креплений — **Рис. 21** — Извлечение поручня

Извлекаем поручень.

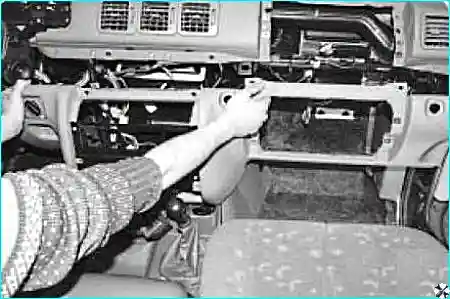

Снятие нижней панели после откручивания всех винтов и болтов — **Рис. 22** — Снятие нижней панели

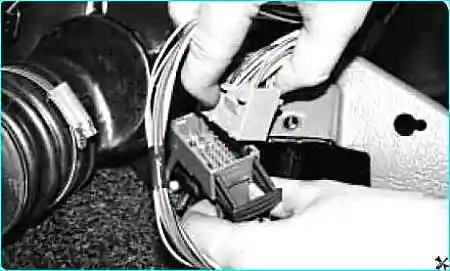

Разъединение колодок проводов с правой стороны облицовки тоннеля пола — **Рис. 23** — Разъединение колодок проводов

Снимаем нижнюю панель. Разъединяем колодки проводов с правой стороны облицовки тоннеля пола. Снимаем монтажный блок.

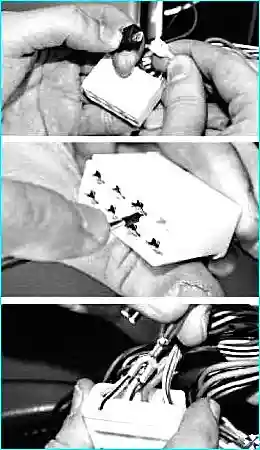

Разъединение клемм монтажного блока с пометкой их расположения — **Рис. 24** — Демонтаж монтажного блока и маркировка клемм

На одной из колодок монтажного блока разъединяем клеммы, перед извлечением клеммы нужно отметить ее местоположение в колодке. Отгибаем фиксатор клеммы тонким шилом и вынимаем клемму из колодки. Снимаем рулевую колонку.

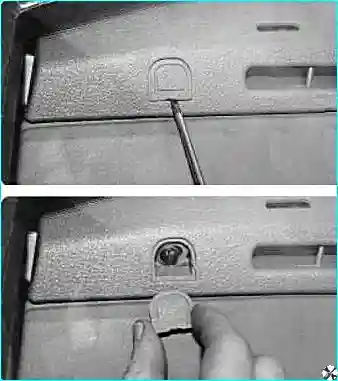

Поддевание декоративных заглушек крепления накладки воздуховода — **Рис. 25** — Снятие декоративных заглушек накладки воздуховода

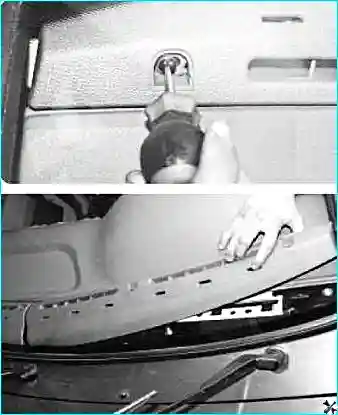

Выворачивание пяти винтов крепления декоративной накладки воздуховода — **Рис. 26** — Снятие декоративной накладки воздуховода

Поддеваем отверткой декоративные заглушки крепления накладки воздуховода обдува ветрового стекла и снимаем их. Выворачиваем пять винтов крепления декоративной накладки воздуховода обдува ветрового стекла и снимаем ее.

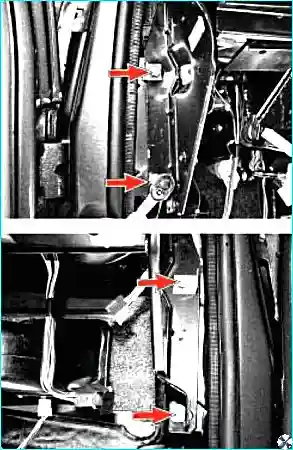

Выворачивание двух болтов крепления усилителя панели приборов к кузову — **Рис. 27** — Выворачивание болтов крепления усилителя

Выворачиваем два болта крепления усилителя панели приборов к кузову с левой стороны и два болта с правой стороны.

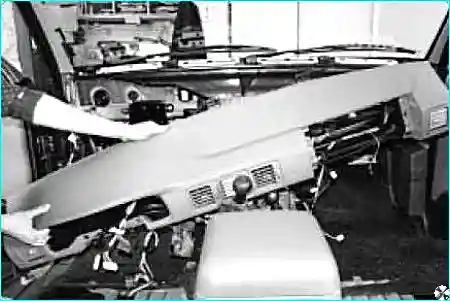

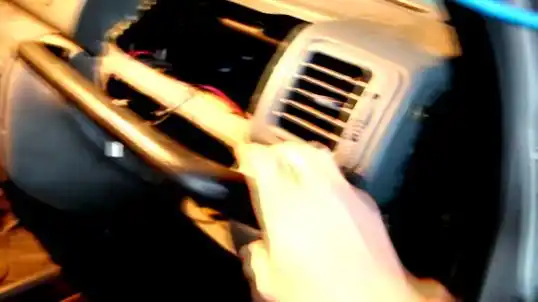

Снятие панели приборов после полного откручивания всех креплений — **Рис. 28** — Снятие панели приборов

Снимаем панель приборов.

Установку панели приборов производим в обратной последовательности.
