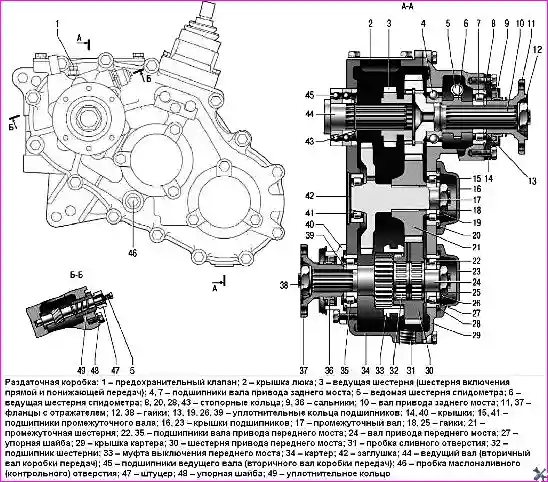

Раздаточная коробка состоит из чугунного картера с крышкой, ведущего, промежуточного и ведомого валов, вала привода переднего моста, зубчатых колес и зубчатой муфты выключения переднего моста

Она прикреплена четырьмя болтами к задней стенке картера коробки передач и уплотнена герметиком.

Центрирование раздаточной коробки относительно коробки передач осуществляется по наружной обойме двухрядного подшипника вторичного вала коробки передач.

На задней части картера раздаточной коробки установлен механизм стояночного тормоза.

Раздаточная коробка УАЗ Патриот

В картере раздаточной коробки на подшипниках качения установлены ведущий и промежуточный валы, валы привода переднего и заднего мостов с прямозубыми шестернями.

Ведущим валом для раздаточной коробки служит шлицевый конец вторичного вала коробки передач, он установлен в ведущую шестерню раздаточной коробки.

Соосно с ведущим валом на двух шариковых подшипниках установлен вал привода заднего моста.

Между подшипниками находится червячная шестерня привода спидометра.

Промежуточный вал, выполненный за одно целое с промежуточной шестерней понижающей передачи, вращается на одном роликовом и одном шариковом подшипниках.

Вал привода переднего моста, изготовленный за одно целое с шестерней, установлен в нижней части картера раздаточной коробки и вращается на двух шариковых подшипниках.

Механизм переключения раздаточной коробки состоит из двух штоков и двух вилок, расположенных в крышке картера раздаточной коробки. Вилки скользят по неподвижным штокам и снабжены шариковыми фиксаторами.

Разборку раздаточной коробки производите в следующем порядке:

Раздаточная коробка УАЗ Патриот разборка

Отсоедините раздаточную коробку от коробки передач.

Отверните четыре болта и снимите крышку 1 люка отбора мощности с прокладкой.

Поставьте рычаг переключения передач в положение выключения переднего моста. Отверните четыре болта крепления и снимите механизм 2 переключения, наклоняя механизм назад.

Выверните два винта 7 и снимите барабан 6 стояночного тормозного механизма.

Удерживая фланец 3 вала привода заднего моста с помощью специального ключа, отверните гайку 5 фланца и снимите фланец с упорной шайбой 4.

Отверните четыре болта 8 крепления тормозного механизма 9 к раздаточной коробке и снимите его.

Раздаточная коробка УАЗ Патриот разборка

Отверните датчик 3 включения переднего моста. Удерживая фланец 7 вала привода переднего моста при помощи специального инструмента, отверните гайку 9, снимите упорную шайбу 8 и фланец.

Отверните три болта 5 и снимите крышку 6 и прокладку 10.

Отверните болты 1 соединения частей картера и разъедините картер так, чтобы все внутренние детали остались на крышке.

Не вынимайте заглушки 2 и 4 без крайней необходимости.

Раздаточная коробка УАЗ Патриот разборка

Отверните болт 9 крепления стопора 10 штоков 3 и 4 вилок и выпрессуйте при помощи латунного молотка штоки из крышки картера, одновременно сняв с них вилки 5 и 7.

При этом удерживайте от выпадения шарики 6 и пружины 8 фиксаторов, находящиеся в гнездах вилок.

Снимите стопор 1 штуцера ведомой шестерни 2 спидометра и выньте шестерню вместе со штуцером.

Снимите крышки 19 и 23 подшипников 14 и 25 промежуточного вала 11 и вала 12 привода переднего моста соответственно.

Раздаточная коробка УАЗ Патриот разборка

С помощью двух отверток снимите стопорные кольца 16 и 20 подшипников промежуточного вала и вала привода переднего моста.

Выпрессуйте валы при помощи оправки и молотка.

Отверните гайку 24 промежуточного вала.

Съемником выпрессуйте промежуточную шестерню 2 совместно с внутренним кольцом 3 подшипника. Не снимайте шестерню без крайней необходимости.

Отверните гайку 15 вала привода переднего моста.

Съемником выпрессуйте шестерню 1 привода переднего моста совместно с внутренним кольцом 4 подшипника.

Раздаточная коробка УАЗ Патриот разборка

Не снимайте шестерню без крайней необходимости.

Раздаточная коробка УАЗ Патриот разборка

Отверните один болт 26 и снимите крышку 1 заднего подшипника вала привода заднего моста.

Раздаточная коробка УАЗ Патриот разборка

Выпрессуйте вал привода заднего моста при помощи латунного молотка.

Снимите стопорное кольцо 3 и выпрессуйте съемником наружную обойму подшипника 4.

Раздаточная коробка УАЗ Патриот разборка

Съемником выпрессуйте подшипник 8 вместе с ведущей шестерней 7 спидометра и внутренним кольцом 6 подшипника 4.

Раздаточная коробка УАЗ Патриот разборка

Отверните два винта 11 пластины 10 крепления фиксатора.

Снимите пластину 10 крепления фиксатора, пружину 9 рычага и рычаг 8 переключения передач.

Из пластины крепления фиксатора выпрессуйте штифт 13 фиксатора со стороны, противоположной рифлению на штифте.

Не выпрессовывайте без крайней необходимости штифты 6 и стойки 14 фиксатора

Более подробно, разборка раздаточной коробки в гаражных условиях

Снимаем барабан стояночного тормоза.

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Для этого отверткой откручиваем два винта крепления тормозного барабана

Снимаем тормозной барабан

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Раскерниваем гайку крепления фланца

Удерживая фланец вала привода заднего моста с помощью приспособлений, откручиваем гайку фланца

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Вынимаем гайку и фланец с упорной шайбой

Откручиваем четыре болта крепления тормозного механизма

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Вынимаем тормозной механизм

Откручиваем крышку держателя сальника

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Вынимаем крышку держателя сальника

Откручиваем болты крепления двух крышек подшипников промежуточного вала и вала привода переднего моста, и снимаем крышки

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

С помощью тонкого зубильца раскерниваем гайки крепления валов

Ослабляем гайки валов, удерживая валы от проворачивания с помощью приспособления, установленного во фланец

Обычно раскернивать и ослаблять гайки хорошо, когда коробка еще стоит на автомобиле.

Тогда не приходится удерживать валы от проворачивания

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Откручиваем болт крепления датчика скорости

Извлекаем датчик скорости вместе с валиком привода

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Откручиваем гайку крепления фланца, удерживая приспособлением фланец

Извлекаем фланец

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Если фланец не извлекается, стягиваем его с помощью универсального съемника

Вынимаем фланец и упорную шайбу

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Откручиваем три болта крепления крышки

Вынимаем крышку сальникодержатель

Переворачиваем раздаточную коробку

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Извлекаем подшипник вала привода заднего моста

Откручиваем болты соединения частей картера

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Откручиваем болт крепления стопора штоков вилок

С помощью подходящей выколотки выбиваем стопор

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Откручиваем четыре болта крепления механизма переключения

Снимаем механизм переключения, наклоняя механизм назад

 Разборка раздаточной коробки УАЗ

Разъединяем картер так, чтобы все внутренние детали остались на крышке

Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Поправляем вилкой включения и вынимаем шестерню включения прямой и понижающей передач

Вынимаем подшипник вала привода переднего моста

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

Откручиваем до конца гайку промежуточного вала

Поддеваем отверткой и вынимаем уплотнительное кольцо

 Разборка раздаточной коробки УАЗРазборка раздаточной коробки УАЗ

С помощью двух отверток вынимаем стопорное кольцо вала привода переднего моста

Вынимаем валы и штоки вилок с крышки раздаточной коробки

 Разборка раздаточной коробки УАЗ

Вилки фиксируются с помощью шариков и пружинок.

При разборке нужно не потерять их

После разборки детали промываем осматриваем, и после дефектации собираем раздаточную коробку.
