Проверку натяжения ремней нужно производить при каждом техническом обслуживании
Ремень нужно заменить, если при осмотре ремня обнаруживаются:
- - следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;
- - следы масла на поверхности ремня.
Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.
Проверка и регулировка натяжения ремня привода генератора и водяного насоса
Нужны ключи на 10 и на 13

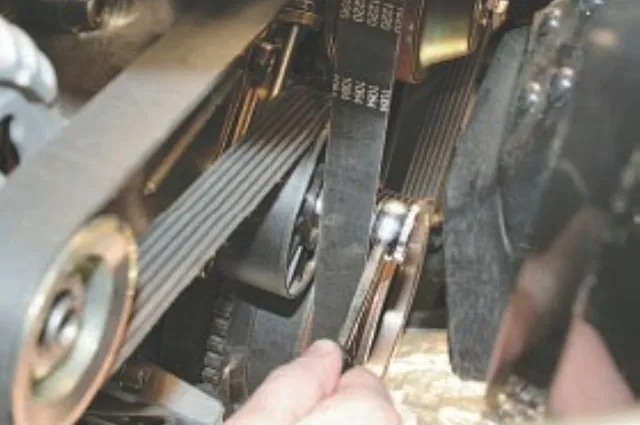

Ослабляем болт крепления натяжного ролика

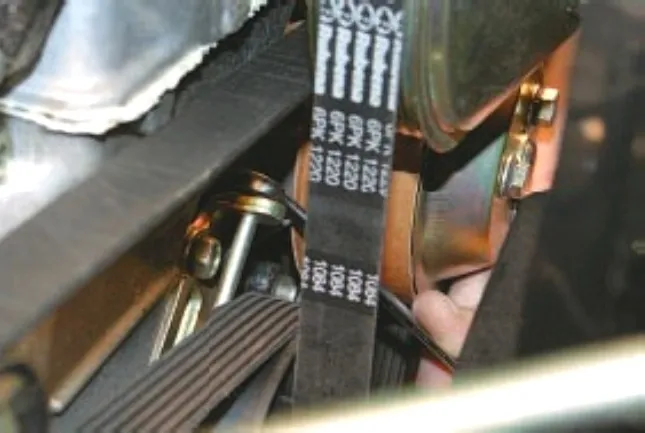

Регулировочным болтом регулируем натяжение ремня

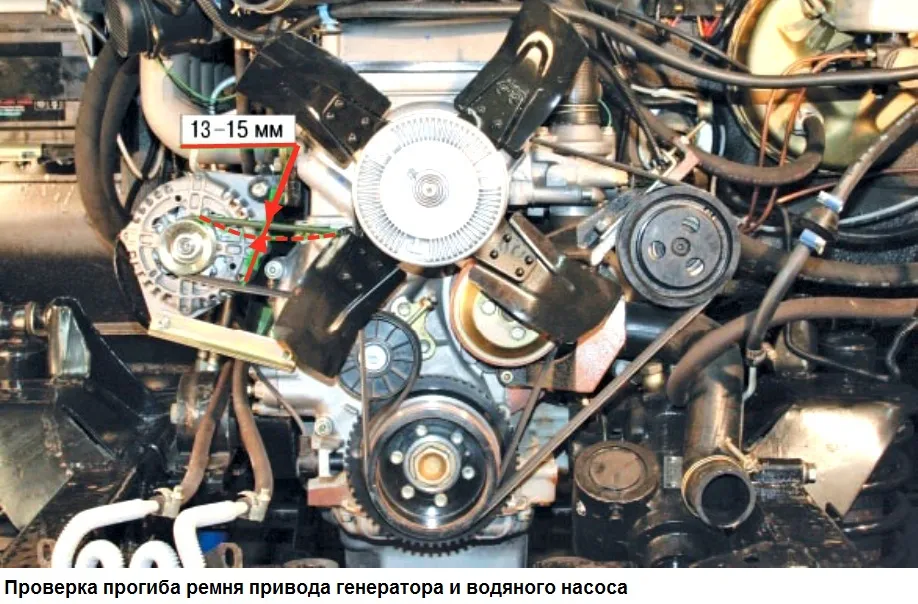

Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.
Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.
После регулировки, затягиваем болт крепления натяжного ролика.
Проверка и регулировка ремня привода вентилятора и насоса ГУР
Правильная регулировка ремня влияет на срок службы его.

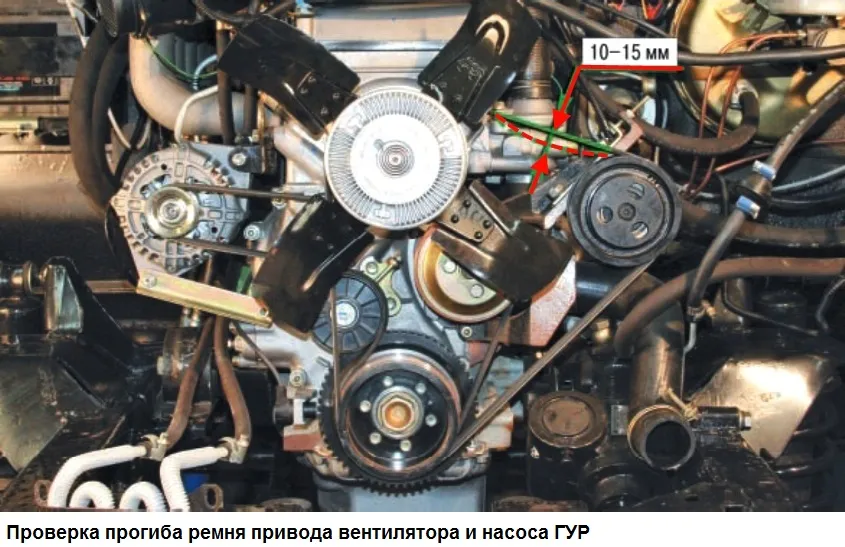

Нормально отрегулированный ремень прогибается на 10-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между шкивом вентилятора и насосом ГУР
Регулировка натяжения ремня привода вентилятора и насоса гидроусилителя рулевого управления выполняется перемещением насоса гидроусилителя.

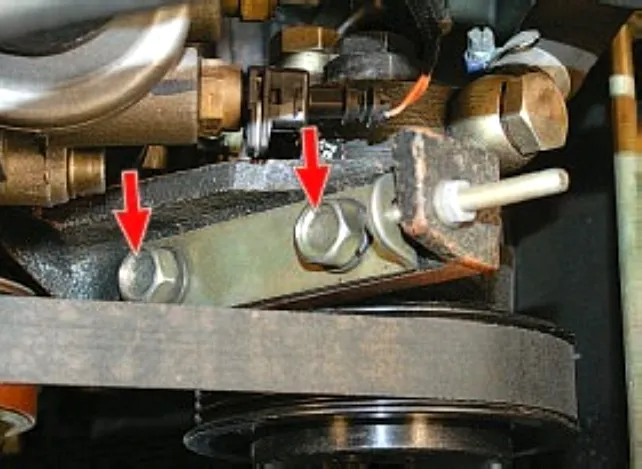

Ослабляем два болта крепления насоса к кронштейну

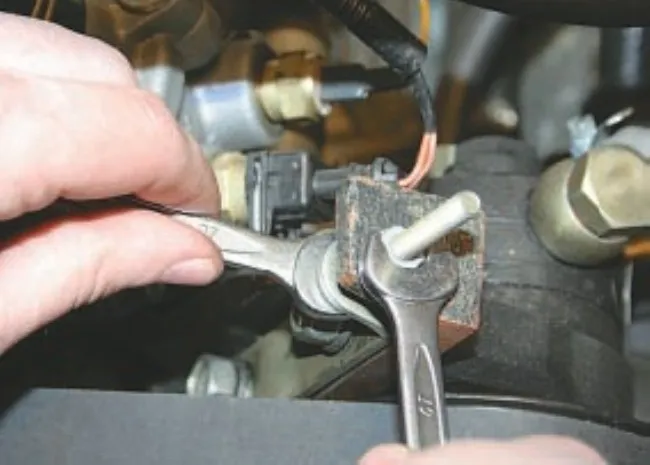

Вращая регулировочный болт, регулируем натяжение ремня, перемещая насос по направляющим кронштейна.
После этого затягиваем болты крепления
На некоторых автомобилях гидроусилитель руля не устанавливается

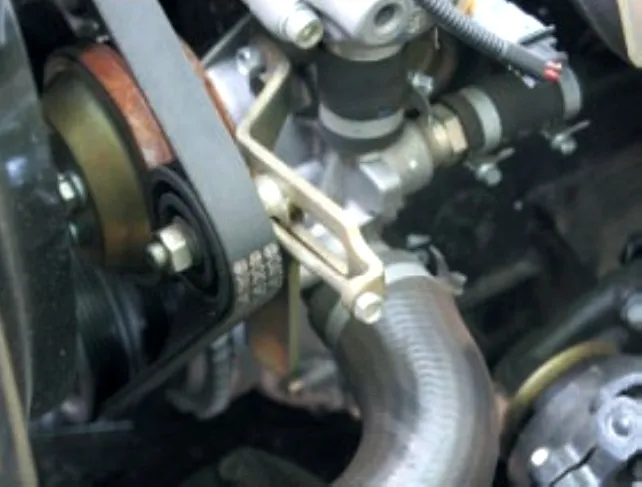

И вместо насоса ГУР на двигателе закреплен ролик, который обеспечивает правильные охваты шкивов и натяжение ремня

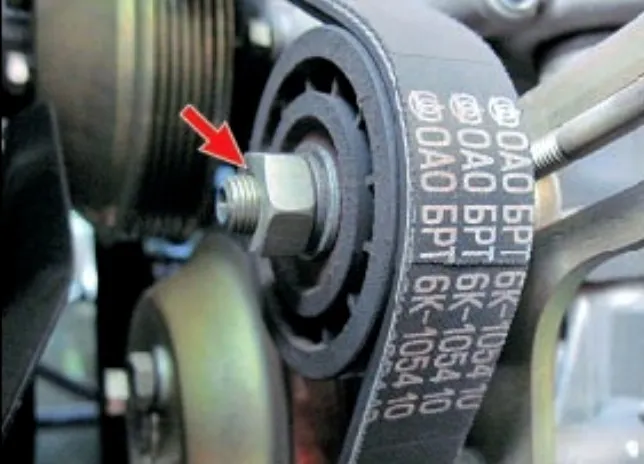

Чтобы снять ремень или отрегулировать натяжение, ослабляем гайку оси ролика

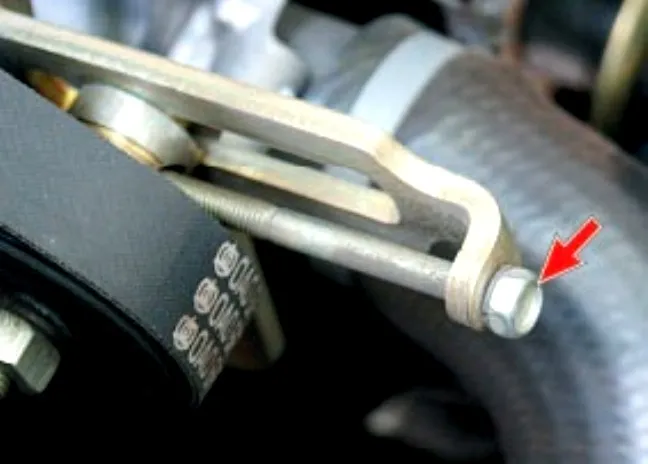

Вращаем, натяжной болт и регулируем натяжение ремня
Натяжение ремня привода водяного насоса и генератора двигателя ЗМЗ-409 (экологический класс 3) производится с помощью автоматического натяжителя.
В процессе эксплуатации регулировка натяжения ремня не требуется. Проверяется только автоматический натяжитель при снятом ремне. В случае заедания, заменяется механизм натяжения ремня.
