Компрессия (давление в конце такта сжатия) в цилиндрах — важнейший показатель для диагностики состояния двигателя без его разборки. По среднему значению компрессии и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей шатунно-поршневой группы двигателя, выявить неисправности этой группы и деталей клапанного механизма.
Проверяют компрессию специальным прибором — компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.

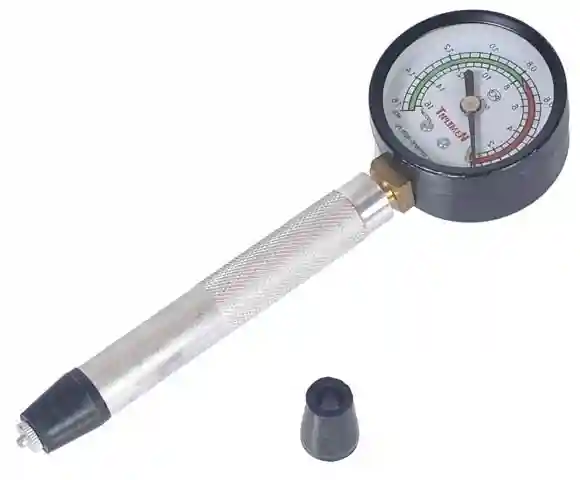

На рисунке 1 показан компрессометр. Существуют варианты компрессометров, у которых вместо резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник. Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.
Вам потребуется торцовый ключ «на 21» для выворачивания свечей зажигания.
Пустите двигатель и прогрейте его до рабочей температуры.

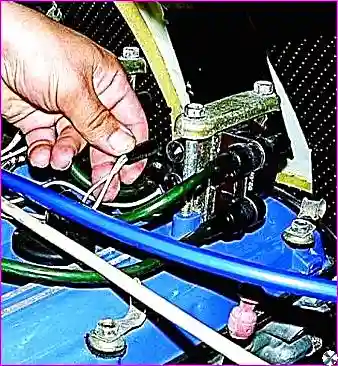

Остановите двигатель, отсоедините колодку жгута низковольтных проводов от модуля зажигания.
Вынимаем свечные наконечники.

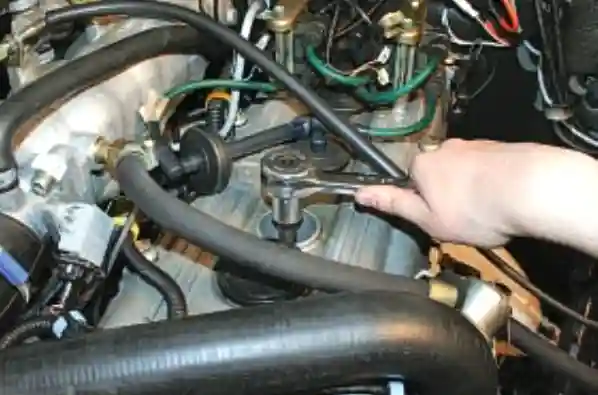

Выверните все свечи. Отключите топливный насос, сняв колодку проводов с выводов реле топливного насоса.

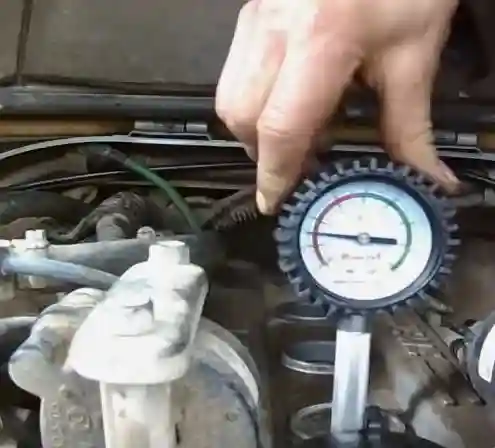

Вверните компрессометр в свечное отверстие проверяемого цилиндра. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия. Записав показания компрессометра, установите его стрелку на ноль, нажав на клапан выпуска воздуха. У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).
Повторите эти операции для остальных цилиндров.
- Давление должно быть не ниже 660 кПа (6,65 кгс/см²).
- Разница в показаниях в разных цилиндрах не должна превышать 98 кПа (1 кгс/см²).
Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец. Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец.

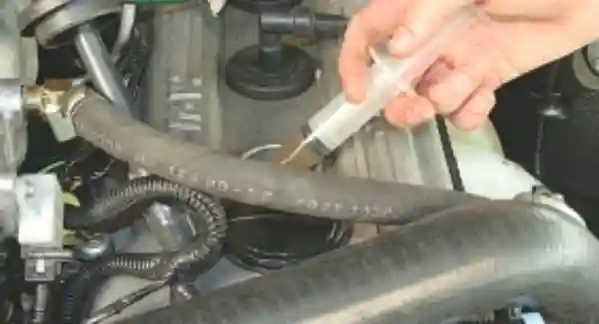

Для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 см³ чистого моторного масла и вновь измерьте компрессию. Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец. Если компрессия осталась неизменной, то это указывает на неплотное прилегание тарелок клапанов к их седлам или на повреждение прокладки головки блока цилиндров.
Причину недостаточной компрессии можно выяснить, подав сжатый воздух в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия. Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора. Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 200–300 кПа. Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом.
- Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана.
- Выход воздуха через глушитель — о негерметичности выпускного клапана.
- При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.
- При выработке компрессионных колец воздух будет выходить через масляный щуп.
