Двигатель ЗМЗ-409.10 удовлетворяет нормам по токсичности « Euro3»
Двигатели выпускаются в климатическом исполнении «У2», предназначенные для эксплуатации в умеренном климате при значениях температуры окружающего воздуха от минус 45°С до плюс 40 °С и относительной влажности воздуха до 100 % при температуре плюс 25 °С.

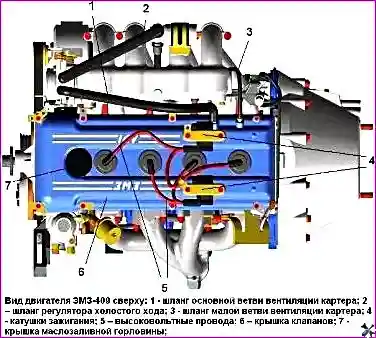

Вид сверху двигателя ЗМЗ-409.10

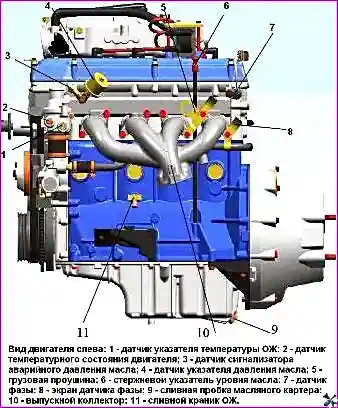

Левая сторона двигателя ЗМЗ-409.10

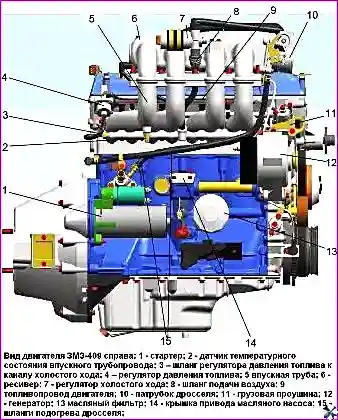

Правая сторона двигателя ЗМЗ-409.10

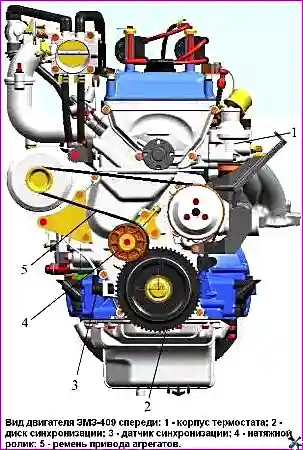

Вид двигателя спереди ЗМЗ-409.10
Техническая характеристика двигателя и его систем
Тип - Бензиновый, 4-цилиндровый, 4-хтактный, рядный, с комплексной микропроцессорной системой управления впрыском топлива, зажиганием и впуском воздуха
Диаметр цилиндра и ход поршня, мм 95,5х94
Рабочий объем цилиндров, см3 2693
Степень сжатия 9,0
Порядок работы цилиндров 1-3-4-2
Направление вращения коленчатого вала (со стороны шкива) правое
Номинальная мощность при частоте вращения 4500±50 мин-1 брутто по ГОСТ 14846, кВт (л.с.) 105 (142,8)
Максимальный крутящий момент при частоте вращения 3900±200 мин-1 брутто по ГОСТ 14846, Нм (кгсм) 230,0 (23,5)
Система питания - Распределённый впрыск топлива электромагнитными форсунками во впускную трубу
Минимальный удельный расход топлива, г/кВтч (г/л.сч) 265,2 (195)
Расход масла на угар, % от расхода топлива 0,3
Масса незаправленного двигателя со сцеплением, кг 190
Воздушный фильтр - С сухим сменным фильтрующим элементом (устанавливается на автомобиле)
Система вентиляции - Закрытая, принудительная, действующая за счет разряжения во впускной трубе
Система смазки - Комбинированная, с автоматическим регулированием температуры масла
Масляный фильтр - Полнопоточный, неразборный, тонкой очистки 2105С-1012005-НК-2
Датчик указателя давления масла - ММ-358
Датчик сигнализатора аварийного давления масла - 30.3829
Система охлаждения - Жидкостная, закрытая, с принудительной циркуляцией жидкости
Термостат - двухклапанный, с температурой открытия основного клапана 82±2˚ C ТС 107-05 или ТР2-01 или ТА107-05
Электронная система управления - Управляет подачей воздуха, распределенным впрыском топлива электромагнитными форсунками во впускную трубу и зажиганием
свечи зажигания - DR17YC/A или А14ДВР
Катушки зажигания - 406.3705
Электрооборудование - Постоянного тока, однопроводное, отрицательные клеммы источников и потребителей соединены с корпусом двигателя
Номинальное напряжение, В 12
Генератор - со встроенным выпрямительным блоком и регулятором напряжения 9422.3701 или 2502.3771
Стартер - с дистанционным электромагнитным включением и редуктором 6012.3708 или 405.3708000 (AZE2154 12V1,9 kWz9 11.131.262)
датчик сигнализатора перегрева охлаждающей жидкости - терморезисторного типа ТМ111-02
Сцепление сухое, однодисковое, с диафрагменной нажимной пружиной
Давление в системе смазки на прогретом двигателе в месте установки датчика аварийного давления масла при частоте вращения коленчатого вала на холостом ходу 850±50 мин-1, кПа (кгс/см2), не менее 98 (1,0)
Зазор между электродами свечей зажигания, мм 0,7...0,85
Рабочая температура охлаждающей жидкости, °C 80...90
Минимальная частота вращения коленчатого вала на холостом ходу, мин-1 850±50
Повышенная частота вращения коленчатого вала, мин-1 3150±50
