Неисправности двигателя УАЗ Патриот

ДВИГАТЕЛЬ ХОЛОДНЫЙ

С момента выключения двигателя прошло не менее 6 ч при температуре наружного воздуха +20°с и не менее 3 ч при —20°с, температура масла в картере двигателя совпадает с температурой окружающей среды

Приемы пуска двигателя с системой впрыска топлива одинаковы при любой температуре окружающей среды.

Полезный совет

Капот лучше закрыть после того, как двигатель начнет работать. Перед этим желательно еще раз осмотреть двигатель, убедиться в отсутствии течей топлива, масла, охлаждающей жидкости, посторонних звуков в его работе.

Если двигатель не завелся, существуют три основные причины:

— не работает система пуска;

— не работает система зажигания;

— не работает система питания.

1. Откройте капот, потянув на себя рукоятку привода его замка.

2. Маслоизмерительным щупом измерьте уровень масла. Он должен быть между метками «0» и «П».

3. Проверьте уровень тормозной и охлаждающей жидкостей.

5. Внимательно осмотрите двигатель и подкапотное пространство. Обратите внимание на потеки бензина, масла, тормозной и охлаждающей жидкостей. Убедитесь в целостности электропроводки. Проверьте посадку высоковольтных проводов в гнездах модулей зажигания, на свечах

6. Включите зажигание, повернув ключ в выключателе (замке) зажигания в положение <I». При этом включится электробензонасос. Не закрывая капот (в случае дождя или снегопада прикройте его), садитесь за руль. Пустите двигатель.

ДВИГАТЕЛЬ ТЕПЛЫЙ ИЛИ ГОРЯЧИЙ

Температура масла в картере двигателя выше температуры окружающей среды.

Для пуска только включите стартер, не прикасаясь к педали акселератора. Система управления двигателем

самостоятельно установит необходимые для пуска параметры подачи топлива и зажигания.

Полезный совет

Если у инжекторного двигателя по какой-либо причине во время неудачной попытки пуска будут «залиты» свечи зажигания, воспользуйтесь режимом «продувки» цилиндров. для этого нажмите на педаль акселератора до упора и включите стартер.

В этом режиме подача топлива отсутствует и из цилиндров потоком свежего воздуха удаляется лишний бензин, при этом свечи зажигания сушатся. После продувки повторите попытку пуска в обычном порядке.

Если двигатель не завелся, существуют три основные причины:

— не работает система пуска;

— не работает система зажигания;

— не работает система питания.

Неисправности системы пуска

Неисправности в системе пуска проявляются в ненормальной работе стартера. Можно выделить пять основных неисправностей стартера.

1. Стартер не включается.

Причина — нарушение контактных соединений, обрыв или короткое замыкание в цепях включения стартера, неисправность дополнительного реле включения стартера, неисправность тягового реле.

2. При включении стартера слышны многократные щелчки.

Причина — неисправность удерживающей обмотки тягового реле, сильно разряжена аккумуляторная батарея, ослаблены контактные соединения в цепи стартера.

3. Стартер включается, но его якорь либо не вращается, либо вращается медленно.

Причина — разряжена аккумуляторная батарея, нарушены контактные соединения, подгорели контакты тягового реле, загрязнен коллектор или изношены щетки, межвитковое замыкание в обмотках.

4. Стартер включается, его якорь вращается, но маховик остается неподвижным.

Причина — ослабление крепления стартера к картеру сцепления, повреждение зубьев маховика или шестерни привода, спекание контактов тягового реле, пробуксовка муфты свободного хода привода, поломка рычага, поводкового кольца или буферной пружины привода стартера.

5. Стартер не выключается после пуска двигателя.

Причина — неисправность муфты свободного хода стартера, спекание контактов тягового реле.

В случае такой неисправности немедленно остановите двигатель! Указанные неисправности требуют квалифицированного вмешательства в автосервисе или по приезде в гараж.

Предварительно можно лишь проверить степень разряженности батареи с помощью вольтметра в комбинации приборов или с помощью автотестера... и затяжку контактных соединений в цепи стартера.

ПРОВЕРКА СИСТЕМЫ ЗАЖИГАНИЯ

На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно 40 000 В.

Несмотря на то что при малой силе тока оно неопасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.

Вам потребуются: отвертки с плоским и крестообразным лезвиями, пассатижи с изолированными ручками,

1. При выключенном зажигании проверьте целость и посадку высоковольтных проводов в катушках зажигания.

2. Проверьте разъемы жгута проводов блока управления МПСЗ.

3. для проверки высоковольтных проводов воспользуйтесь автомобильным тестером.

Снимите любой высоковольтный провод, подсоедините к выводам высоковольтного провода автотестер и измерьте сопротивление. Оно должно составлять 5,7—5,9 кОм. Если сопротивление ниже указанного значения, замените высоковольтный провод, аналогично проверьте остальные провода.

Полезный совет.

Если под рукой нет автотестера, можно попробовать установить неновые, но заведомо исправные высоковольтные провода с «рабочей машины».

4. Вставьте в наконечник провода в запасную свечу зажигания и прижмите ее металлической частью к «массе» автомобиля. Проверните стартером коленчатый вал двигателя.

5. Если искры нет, проверьте катушки зажигания. Если искра есть, но двигатель не заводится, замените свечи зажигания новыми. Можно предварительно также попробовать установить не новые, но проверенные, с «рабочей машины».

6. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем по кодам неисправностей.

Проверка системы питания двигателя

Основным показателем исправности системы питания двигателя является давление топлива в топливной рампе. Но для начала рекомендуем проверить состояние воздушного фильтра, так как эта процедура довольно простая и не займет много времени.

После того как вы убедитесь в чистоте воздушного фильтра, проверьте надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (электробензонасос, форсунки).

Проверка давления топлива в топливной рампе двигателя возможна только при наличии манометра с набором переходников для подключения к топливному трубопроводу.

1. Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы электробензонасоса. Если его не слышно, проверьте электрическую цепь питания электробензонасоса.

2. При работающем на холостом ходу двигателе давление в топливопроводе должно быть около 3 кгс/см².

Возможны следующие причины снижения давления:

— неисправный регулятор давления топлива. Кроме того, отказ регулятора может быть вызван ослаблением шланга на штуцере вакуумной камеры регулятора;

— неисправен топливный насос.

— засорен топливный фильтр;

Неисправности системы впрыска топлива

На автомобиле применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств автомобиля.

При работе с системой впрыска обязательно придерживайтесь следующих правил.

1. Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

3. Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

5. Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

7. Перед выполнением электродуговой сварки на автомобиле отсоединяйте провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

8. Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. для того чтобы не допустить повреждения ЭБУ электростатическим разрядом:

— не прикасайтесь руками к штекерам ЭБУ или к электронным компонентам на его платах;

— при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.

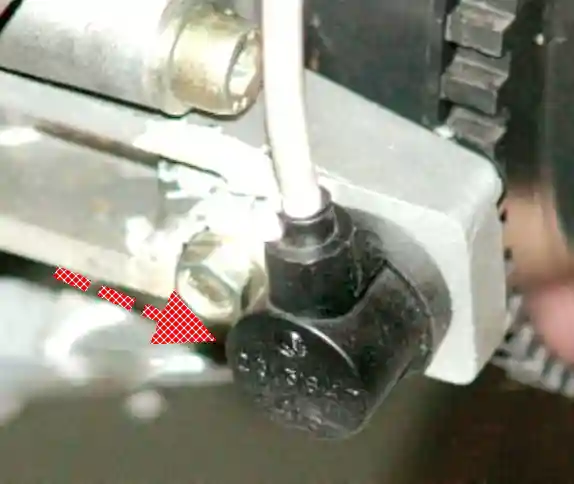

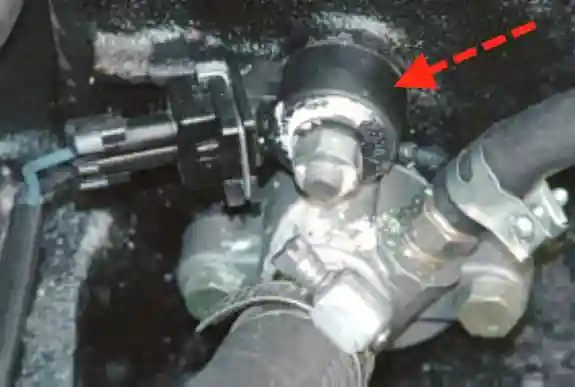

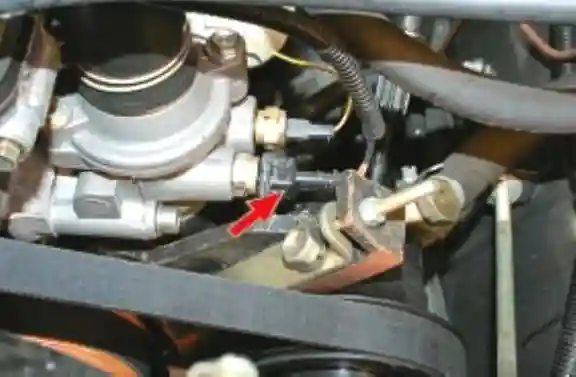

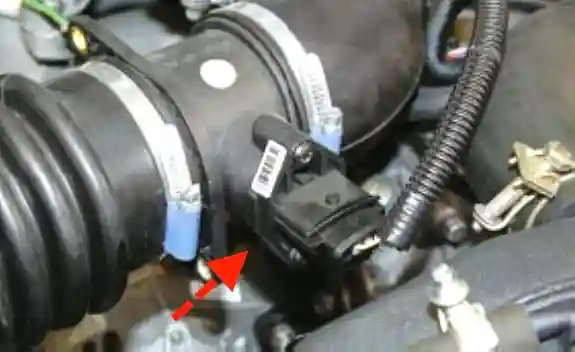

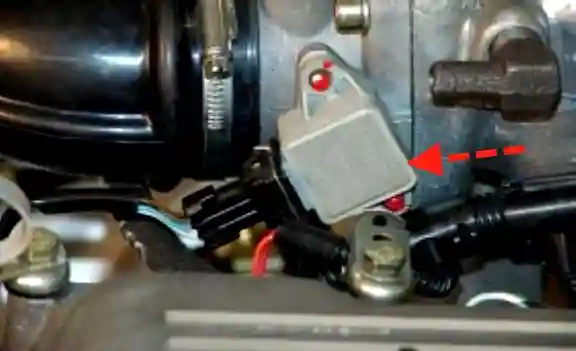

Подавляющее большинство неисправностей системы впрыска топлива бывает вызвано отказом следующих ее датчиков:
