Масляный радиатор УАЗ Патриот

Масляный радиатор установлен перед радиатором системы охлаждения двигателя и соединен с системой смазки резиновыми шлангами.

Вам потребуются: ключи «на 12», отвертка с плоским лезвием.

Подготовка к снятию масляного радиатора: доступ к радиатору — **Рис. 1** — Подготовка к снятию масляного радиатора

Выверните четыре болта крепления и снимите верхний щиток радиатора.

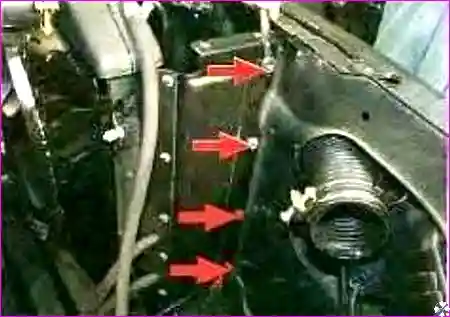

Снятие верхнего щитка радиатора — **Рис. 2** — Снятие верхнего щитка

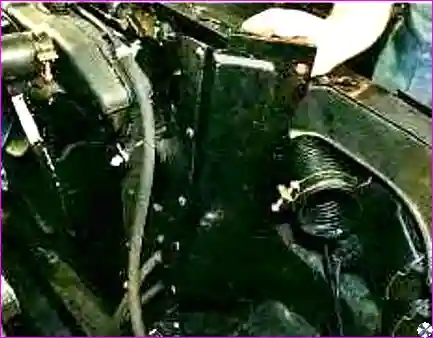

Снятие правого бокового щитка радиатора — **Рис. 3** — Снятие правого бокового щитка

Выверните четыре болта крепления правого бокового щитка и снимите щиток.

Снятие масляного радиатора после демонтажа щитков — **Рис. 4** — Масляный радиатор

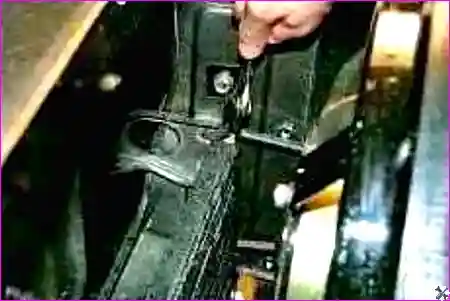

**Рис. 5** — Болты крепления масляного радиатора

Выверните два болта крепления масляного радиатора с левой стороны, два болта с правой стороны и извлеките масляный радиатор.

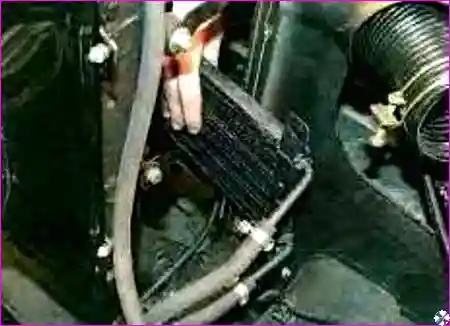

**Рис. 6** — Извлечение масляного радиатора

Совет: Для предотвращения вытекания масла из шлангов и масляного радиатора во время разъединения поднимите радиатор шлангами вверх и аккуратно разъедините шланги.

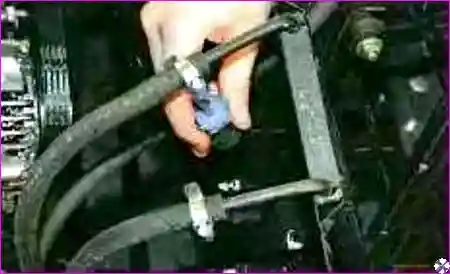

Ослабление хомутов и снятие шлангов масляного радиатора — **Рис. 7** — Снятие шлангов масляного радиатора

Ослабьте затяжку хомутов крепления шлангов радиатора и снимите шланги.

Установите радиатор в порядке, обратном снятию.
