Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя, а также при торможении двигателем после длительного движения под нагрузкой.
При этом постоянного дымления обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.
Для замены маслосъемных колпачков необходимо снять с двигателя головку блока цилиндров.
Важно: Вам потребуются: те же инструменты, что и при замене прокладки головки блока, а также пассатижи, приспособление для сжатия пружин клапанов, круглогубцы или пинцет для извлечения сухарей клапанов, оправка для напрессовки маслосъемных колпачков, молоток.
Так выглядят приспособления для сжатия пружин клапанов.
Снимите головку блока цилиндров (см. «Прокладка ГБЦ ЗМЗ-409 УАЗ Патриот»).
Извлеките гидротолкатель.
Удобнее извлекать гидротолкатель с помощью сильного магнита или присоски.

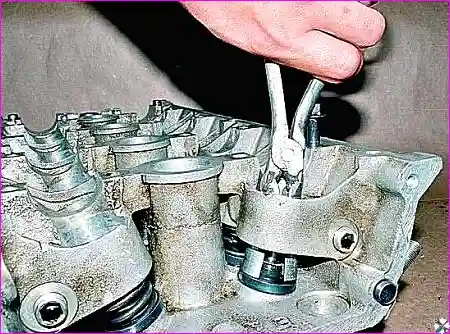

Сожмите пружины клапана приспособлением, подложив с обратной стороны головки подходящий упор под тарелку клапана, и выньте сухари из тарелки пружин.
Снимите приспособление и выньте тарелку пружин.
Извлекаем пружины клапанов.
Съемником или специальными щипцами удалите маслосъемный колпачок.
Так выглядит инерционный съемник маслосъемных колпачков. У показанного съемника на другом конце есть оправка для напрессовки колпачков.
Предупреждение! Не снимайте колпачок, работая пассатижами или поддевая его с двух сторон отвертками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, и ее кромка легко откалывается.
Наденьте на стержень клапана оправку из комплекта маслосъемных колпачков, предохраняющую рабочую кромку колпачка от повреждения кромками проточек на стержне клапана под сухари.
Смажьте внутреннюю поверхность нового маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки.

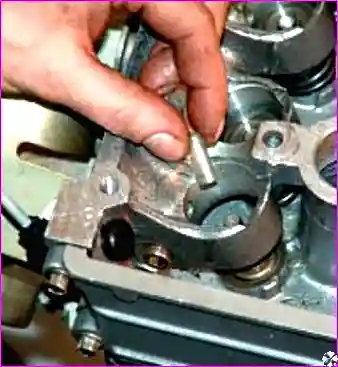

Установите оправку для запрессовки колпачка. Легкими ударами бойка по оправке запрессуйте колпачок до упора.
Извлеките предохранительную оправку, установите пружины и сухари клапанов в порядке, обратном снятию.
Важно! После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня.
Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.
Установите гидротолкатель.
Важно: Перед установкой гидротолкателя опустите его в емкость с моторным маслом и нажмите несколько раз на гильзу гидротолкателя до момента прекращения выхода пузырьков воздуха. Гидротолкатель при этом должен стать жестким.
Аналогично замените маслосъемные колпачки остальных клапанов.
Установите на двигатель головку блока цилиндров и все снятые узлы и детали.
