Иммобилизатор УАЗ Патриот
На автомобили УАЗ Патриот устанавливают иммобилизатор. Это электронное устройство предназначено для предотвращения несанкционированного пуска двигателя путем разрыва электрических цепей системы управления двигателем.

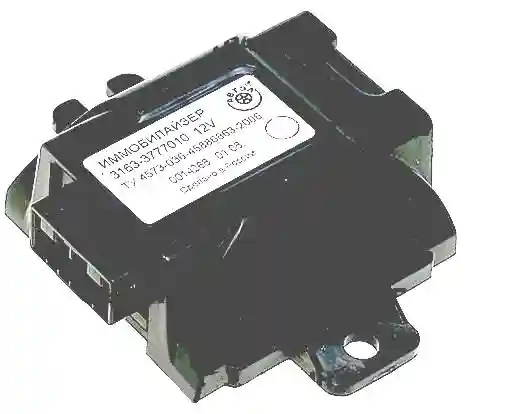

Иммобилизатор состоит из блока управления, контрольной лампы или зуммера, катушки связи в замке зажигания, рабочего и обучающего (с вставкой красного цвета) ключей.
Режимы работы иммобилизатора отображаются включением сигнализатора и сигналами встроенного в него зуммера.
Блок управления иммобилизатором подключен к контроллеру через диагностическую линию и оснащен встроенным реле, которое подключает колодку диагностики к контроллеру или отключает ее.
Если к диагностической колодке не подключен диагностический прибор, то реле размыкает диагностическую цепь и линия используется для связи контроллера и блока управления иммобилизатором.
При подключении прибора к колодке диагностики реле замыкает диагностическую цепь, что позволяет проводить обмен информацией между прибором и контроллером.
Однако блок управления иммобилизатором имеет приоритет перед диагностическим прибором при работе с контроллером, в случае необходимости блок управления прерывает связь контроллера с прибором (например, для обмена информацией между блоком управления и контроллером при пуске двигателя).
Блок управления иммобилизатором и контроллер могут находиться в одном из двух состояний:
1-е состояние — функция иммобилизации выключена. В этом состоянии блок управления иммобилизатором выключен, связи между ним и контроллером нет, блокировка двигателя невозможна;
2-е состояние — функция иммобилизации включена (обученное состояние). В этом состоянии возможна блокировка двигателя, разблокировка осуществляется путем получения контроллером правильного пароля от блока управления иммобилизатором.
В обученное состояние контроллер и блок управления иммобилизатором переходят после обучения рабочих ключей с помощью обучающего ключа. По окончании процедуры обучения оба блока переходят в обученное состояние.
Для того чтобы не потерять обучающий ключ (с красной вставкой), используйте для пуска двигателя только рабочие ключи.
ОБУЧЕНИЕ КЛЮЧЕЙ ИММОБИЛИЗАТОРА
Для активации противоугонной функции проведите процедуру обучения иммобилизатора. После полного выполнения всей процедуры обучения:
— в контроллере системы управления двигателем будет активирована противоугонная функция, если она еще не была активирована;
— система изменит свой пароль на новый, выбранный случайным образом;
— в обучающий ключ будет записан новый пароль системы;
— из памяти сотрется информация обо всех ранее обученных рабочих ключах;
— в память будут занесены коды тех рабочих ключей, которые были обучены в данной процедуре обучения.
Процедуру обучения иммобилизатора применяют в следующих случаях:
— для активации противоугонной функции в контроллере (например, на новом автомобиле или при замене неисправного контроллера);
— при утере рабочих ключей для стирания информации о старых рабочих ключах и для обучения новых;
— для смены пароля системы, если владелец предполагает, что пароль мог быть считан (например, при продаже автомобиля одним владельцем другому);
— при замене неисправного иммобилизатора новым для обучения рабочих ключей.
Примечание
Иммобилизатор может обучить два рабочих ключа. Обучать можно только новые рабочие ключи (т.е. те, которые не были обучены другим иммобилизатором) или те, которые были обучены с помощью обучающего ключа, используемого в данной процедуре обучения.
Обучать рабочие ключи можно только совместно с контроллером, в котором не активирована противоугонная функция, или с тем контроллером, который был обучен совместно с обучающим ключом, используемым в данной процедуре обучения.
Для обучения иммобилизатора необходимо выполнить следующее.
1. Закройте все двери автомобиля. Включите зажигание обучающим ключом и с включенным зажиганием сделайте паузу не менее 6 с.
2. Выключите зажигание.
Контрольная лампа должна начать мигать с увеличенной частотой (5 раз в секунду) все время, пока правильно выполняется процедура обучения.
Прекращение быстрого мигания лампы означает неправильное действие, превышение времени, предусмотренного для выполнения процедуры обучения, или неисправность. Выньте обучающий ключ из замка зажигания.
3. Пока контрольная лампа мигает (около 6 с), вставьте рабочий ключ в замок и включите зажигание. Если все сделано правильно, зуммер подаст три сигнала в момент включения зажигания.
4. Подождите с включенным зажиганием (около 6 с), когда зуммер подаст еще два звуковых сигнала.
Если через 6 с звуковых сигналов не будет, а быстрое мигание контрольной лампы прекратится, выключите зажигание и начните процедуру снова.
Если и повторно не удастся закончить процедуру обучения, значит, возникла неисправность или данный рабочий ключ уже был обучен другим иммобилизатором.
5. Выключите зажигание.
Если необходимо обучить второй рабочий ключ, выполните еще раз операции 3—5, включая зажигание вторым обучаемым рабочим ключом. Если такой необходимости нет, продолжайте процедуру обучения.
6. Во время мигания контрольной лампы (около 6 с) выньте обученный рабочий ключ из замка зажигания, вставьте вновь обучающий ключ в замок и включите зажигание. Если все сделано правильно, зуммер подаст три сигнала в момент включения зажигания.
7. дождитесь с включенным зажиганием (около 6 с) подачи зуммером еще двух звуковых сигналов.
8. Выключите зажигание, но не вынимайте обучающий ключ из замка зажигания. Примерно через 6 с после выключения зажигания зуммер должен подать один звуковой сигнал, а контрольная лампа должна начать мигать с удвоенной частотой.
Если зуммер не подал звуковой сигнал, а быстрое мигание лампы прекратилось, то необходимо выключить зажигание и начать процедуру обучения снова. Если и повторно не удается закончить процедуру обучения, значит, есть неисправность или этот обучающий ключ не подходит к данному контроллеру.
9. Не позднее чем через 6 с после звукового сигнала (пока быстро мигает лампа) включите зажигание этим же обучающим ключом. Подождав 2—3 с, выключите зажигание.
Не позднее чем через 5 с после выключения зажигания зуммер должен подать три сигнала, а быстрое мигание контрольной лампы должно прекратиться. Не включайте зажигание еще как минимум 10 с.
При работе с некоторыми контроллерами прекращение мигания лампы и подача зуммером трех сигналов происходит уже при включении зажигания. В этом случае все равно следует выключить зажигание и подождать не менее 10 с.
По окончании процедуры обучения может потребоваться повторная синхронизация кодов иммобилизатора и контроллера, так как по окончании процедуры обучения контроллер может не позволить пустить двигатель при первом включении зажигания. для проведения повторной синхронизации кодов включите зажигание любым обученным ключом (желательно рабочим).
Подождите 6 с. Если контрольная лампа иммобилизатора начала индицировать ошибочное состояние системы (мигать 1 раз в секунду), выключите зажигание и подождите не менее 10 с.
После этого снова включите зажигание. Лампа не должна мигать, а двигатель должен пускаться.
Если через 3 с после включения зажигания контрольная лампа будет гореть постоянно, значит, противоугонная функция контроллера не активирована и процедуру обучения следует повторить снова.
ДЕЙСТВИЯ ПРИ УТЕРЕ КЛЮЧЕЙ ИММОБИЛИЗАТОРА
При утере рабочего ключа необходимо приобрести заготовку нового ключа и нарезать ее для работы с выключателем (замком) зажигания, установленным на автомобиле. Затем выполните процедуру обучения иммобилизатора, применив имеющийся обучающий и новый рабочий ключи.
При утере обучающего ключа выполнить процедуру обучения ключей невозможно. Это означает, что можно продолжать эксплуатацию автомобиля только с имеющимся рабочим ключом.
В случае утери и оставшегося рабочего ключа или при неисправности иммобилизатора придется заменить новыми как иммобилизатор, так и контроллер.
После такой замены можно нарезать новую заготовку обучающего ключа для работы с замком зажигания, установленным на автомобиле, и провести процедуру обучения.
ЗАМЕНА БЛОКА УПРАВЛЕНИЯ ИММОБИЛИЗАТОРОМ
Вам потребуются: торцовая головка «на 10», вороток.
1 . Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите облицовку тоннеля пола.
3. Отсоедините от выводов блока иммобилизатора колодку жгута проводов.
4. Отверните две гайки крепления иммобилизатора к полу кузова.
5. Снимите его.
6. Установите блок управления иммобилизатором в порядке, обратном снятию. После замены неисправного иммобилизатора новым необходимо провести процедуру обучения системы для этого используйте обучающий ключ от неисправного иммобилизатора.
Иммобилизатор допускает возможность пуска двигателя без проведения процедуры обучения.
Такой пуск можно проводить только тем обучающим ключом, который использовался прежде при активации противоугонной функции блока управления двигателем, установленного на автомобиле.
Пускайте двигатель следующим образом:
— закройте все двери;
— включите зажигание обучающим ключом, но не пускайте двигатель;
— выключите зажигание (контрольная лампа иммобилизатора должна начать быстро мигать);
— не позднее чем через 6 с после выключения зажигания (пока мигает лампа) необходимо снова включить зажигание обучающим ключом и пустить двигатель.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ИММОБИЛИЗАТОРА
Управление задержкой выключения плафона освещения салона. Эта функция позволяет обеспечивать освещение салона в течение некоторого времени после закрытия дверей автомобиля, что облегчает действия водителя в темное время суток.
Для работы этой функции плафон должен быть выключен клавишей его переключателя.
При выключенном зажигании и открытии любой двери плафон загорается и горит все время, пока открыта дверь. После закрытия двери плафон остается включенным еще 12 с, после чего в течение 4 с плавно гаснет.
Если снова открыть дверь в то время, когда плафон еще не выключился окончательно, то он станет гореть с полным накалом все время, пока дверь открыта.
Если перевести ключ зажигания в положение включено, пока плафон не погас, то плафон сразу же погаснет.
При включенном зажигании открытие двери водителя не приводит к включению плафона, при открытии любой другой двери плафон включается, при закрытии — выключается без задержки.
Включение и выключение задних противотуманных огней. Включить задние противотуманные огни можно нажатием на кнопку включения задних противотуманных огней только в том случае, если включены фары головного света или противотуманные фары.
Если задние противотуманные огни уже включены, выключить их можно повторным нажатием на кнопку.
При выключении габаритного света задние противотуманные огни выключаются автоматически.
Предупреждение о ключе, оставленном в замке зажигания. Если зажигание выключено, но в замке зажигания находится ключ, то при открывании двери водителя раздается сигнал зуммера (трель).
Предупреждение об оставленном включенным габаритном свете. Если зажигание выключено, но остались включенными лампы габаритного света, то при открывании двери водителя зуммер подает два сигнала.
