На автомобилях ВАЗ-2123 применяется выключатель зажигания типа 2123–3704005 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания и катушкой связи транспондера ключа зажигания с автомобильной противоугонной системой
У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа (табл. 1), работу противоугонного устройства и наличие связи с автомобильной противоугонной системой. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30» (рис. 1).
Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле К6.
Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение 0 (выключено) и вынуть из замка.
Запорный стержень должен утапливаться после поворота ключа из положения 0 (выключено) в положение I (зажигание).
Ключ должен выниматься из замка только в положении 0.
Блокировочное устройство против повторного включения стартера не должно допускать повторный поворот ключа из положения I (зажигание) в положение II (стартер).
Такой поворот должен быть возможен только после предварительного возвращения ключа в положение 0 (выключено).
Снятие и установка выключателя зажигания
Снимите верхний и нижний кожухи рулевой колонки.

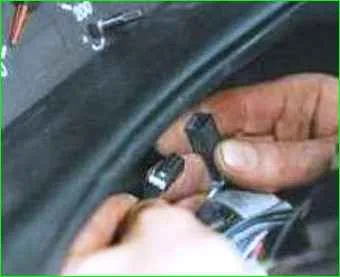

Отсоедините колодку с проводами выключателя зажигания от жгута проводов

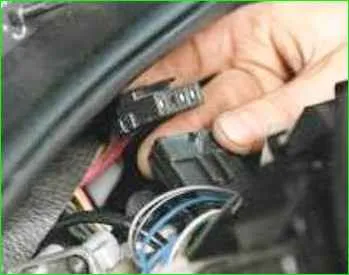

Отсоедините колодку с проводами выключателя зажигания от реле зажигания

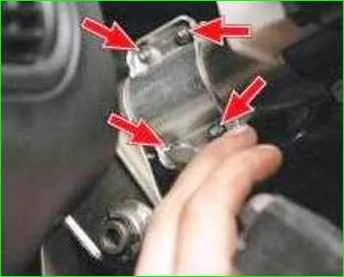

Выверните с помощью зубила или отвертки и молотка или высверлите четыре болта с самосрезающимися головками.
Снимите выключатель с рулевой колонки.
Установите выключатель в порядке, обратном снятию, предварительно утопив запорный стержень противоугонного устройства.
Для этого вставьте в выключатель ключ и поверните его из положения «0».
Включаемые цепи при различных положениях ключа
Положение ключа - Контакты под напряжением - Включаемые цепи:
- 0 - выключено
- I (зажигание) - 30-50 - Система управления двигателем, возбуждение генератора, фары, сигнализация поворота, контрольные приборы, очистители стекол, электродвигатели стеклоподъемников
- II (стартер) - 30-50 - Стартер и положение I
