В статье рассмотрим как заменить датчики системы управления двигателем ВАЗ-2123

Снятие и установка датчика положения коленчатого вала

Датчик установлен на крышке привода газораспределительного механизма, в ее нижней части

Вам потребуется отвертка.

Снятие и установка датчика положения коленчатого вала

Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.

Снятие и установка датчика положения коленчатого вала

Выверните винт крепления датчика и извлеките датчик из отверстия прилива крышки

Снятие и установка датчика положения коленчатого вала

Проверьте сопротивление датчика. У исправного датчика оно должно быть 0,55–0,75 кОм.

Снятие и установка датчика положения коленчатого вала

Устанавливайте датчик в порядке, обратном снятию.

Снятие и установка датчика температуры охлаждающей жидкости

Датчик ввернут в отверстие переднего патрубка водяной рубашки головки блока цилиндров.

Вам потребуется ключ «на 19».

Снятие и установка датчика температуры охлаждающей жидкости

Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.

Снятие и установка датчика температуры охлаждающей жидкости

Ослабьте затяжку датчика и выверните его из отверстия патрубка вместе с уплотнительным кольцом

Снятие и установка датчика температуры охлаждающей жидкости

Проверьте сопротивление датчика. При 20°С исправный датчик должен иметь сопротивление 2,2–2,4 кОм.

Снятие и установка датчика температуры охлаждающей жидкости

Сопротивление датчика изменяется в зависимости от температуры в широком диапазоне.

При высокой температуре сопротивление датчика низкое (70 Ом при 130 °С), а при низкой – высокое (100,7 кОм при –40°С).

Устанавливайте датчик в порядке, обратном снятию.

Снятие и установка датчика положения дроссельной заслонки

Датчик установлен на дроссельном узле и соединен с осью дроссельной заслонки.

Вам потребуется отвертка.

Снятие и установка датчика положения дроссельной заслонки

Отсоедините от датчика колодку жгута проводов.

Снятие и установка датчика положения дроссельной заслонки

Для проверки исправности датчика измерьте сопротивление между выводами «2» и «3» колодки датчика.

Переместите дроссельную заслонку из полностью закрытого положения в полностью открытое.

У исправного датчика при этом сопротивление должно равномерно изменяться в пределах 2,7–8,2 кОм.

Снятие и установка датчика положения дроссельной заслонки

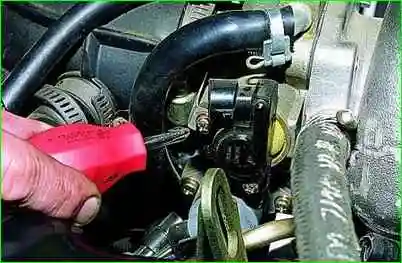

Для замены неисправного датчика выверните два винта крепления к дроссельному узлу и снимите датчик.

Снятие и установка датчика положения дроссельной заслонки

Обратите внимание: под датчиком установлено уплотнительное поролоновое кольцо, не забудьте установить на место.

Устанавливайте новый датчик в порядке, обратном снятию.

Снятие и установка датчика массового расхода воздуха

Датчик установлен на выходном патрубке воздушного фильтра.

Вам потребуются: ключ «на 10», отвертка.

Снятие и установка датчика массового расхода воздуха

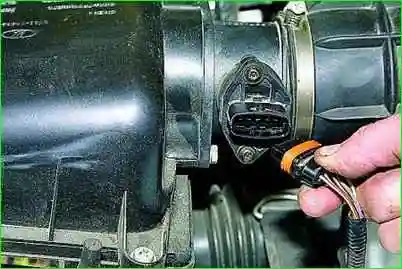

Отсоедините колодку жгута проводов от датчика.

Снятие и установка датчика массового расхода воздуха

Ослабьте затяжку хомута крепления к датчику левой части воздухоподающего патрубка и отсоедините ее от датчика.

Снятие и установка датчика массового расхода воздуха

Выверните два болта крепления датчика к крышке воздушного фильтра и снимите датчик вместе с уплотнительным кольцом

Устанавливайте датчик в порядке, обратном снятию.

Снятие и установка датчика массового расхода воздуха

Если на новом датчике отсутствует резиновое уплотнительное кольцо, переставьте на него кольцо со снятого датчика

Снятие и установка датчика детонации

Датчик детонации установлен с правой стороны блока цилиндров двигателя в его верхней части, в районе второго и третьего цилиндров.

Вам потребуются: ключ «на 13», отвертка.

Снятие и установка датчика детонации

Для облегчения доступа к датчику выверните болт нижнего крепления передней распорки впускной трубы и отведите распорку в сторону.

Снятие и установка датчика детонации

Нажмите на пружинный фиксатор колодки жгута проводов и отсоедините колодку от датчика.

Снятие и установка датчика детонации

Снятие и установка датчика детонации

Выверните болт крепления датчика к блоку цилиндров и снимите датчик.

Снятие и установка датчика детонации

Присоедините к выводам датчика автотестер, подключенный в режиме измерения напряжения.

Постукивайте корпусом датчика по твердому массивному предмету (например, по молотку).

При этом напряжение должно изменяться.

Если напряжение остается постоянным, датчик неисправен и его нужно заменить.

Более точно исправность датчика можно проверить при работе двигателя диагностическим прибором DST-2.

Устанавливайте датчик в последовательности, обратной снятию.

Снятие и установка кислородного датчика

Датчик установлен на приемной трубе системы выпуска отработавших газов.

Вам потребуется ключ «на 22».

Снятие и установка кислородного датчика

Нажав на пружинный фиксатор, разъедините колодки жгута проводов датчика и моторного жгута.

Снятие и установка кислородного датчика

Ослабьте затяжку датчика и выверните датчик из приемной трубы

Снятие и установка кислородного датчика

Устанавливайте датчик в последовательности, обратной снятию

При этом проследите, чтобы на наконечник датчика и разъем жгута проводов не попали смазка и грязь.

Затягивайте датчик моментом 40–45 Нм

Снятие и установка датчика скорости

Датчик установлен на задней крышке раздаточной коробки, поэтому работать удобнее на подъемнике или смотровой канаве.

Вам потребуется ключ «на 22».

Снятие и установка датчика скорости

Нажав на пружинный фиксатор, отсоедините от датчика колодку жгута проводов

Снятие и установка датчика скорости

Ослабьте затяжку датчика и выверните его из привода.

Устанавливайте датчик в порядке, обратном снятию.

Снятие датчика распределительного вала (датчика фаз)

При неисправном датчике горит лампа неисправности в комбинации приборов.

При длительном простое плохо запускается двигатель.

Также слабая приемистость двигателя и увеличенный расход топлива.

Датчик установлен в передней части головки блока цилиндров.

Для снятия датчика отсоединяем минусовую клемму аккумулятора

Снятие датчика распределительного вала (датчика фаз)

Отжимаем фиксатор и отсоединяем колодку от датчика фаз

Снятие датчика распределительного вала (датчика фаз)

Головкой на 10 откручиваем болт крепления датчика к головке блока цилиндров

Снятие датчика распределительного вала (датчика фаз)

Извлекаем датчик из отверстия в головке блока

Соединение датчика уплотняется резиновым кольцом (обычно при покупке нового датчика, он идет без этого кольца)

Если кольцо потеряло эластичность его нужно поменять

Устанавливаем датчик в обратной последовательности

Момент затяжки болта крепления датчика 6-8 Нм.
