Рекомендуется проверять зазоры в приводе клапанов через каждые 96 тыс. км пробега автомобиля
Зазоры проверяются на холодном двигателе
Для выполнения задания потребуются толкатели с различной толщиной днища, набор щупов, микрометр, инструменты
В запасные части поставляются толкатели клапанов 47 типов с градацией по толщине 0,015 мм
Диапазон толщины толкателей клапанов составляет 3,000-3,690 мм.

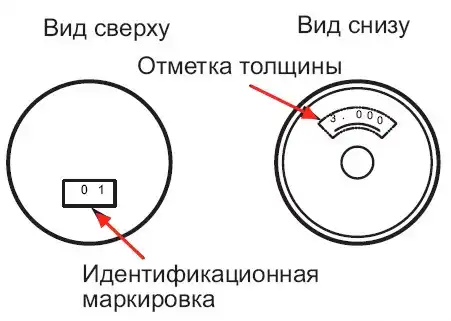

Значение толщины после десятичного знака выгравировано на задней стороне толкателя клапана
Подготавливаем автомобиль для выполнения задания
Отсоединяем минусовую клемму от аккумулятора

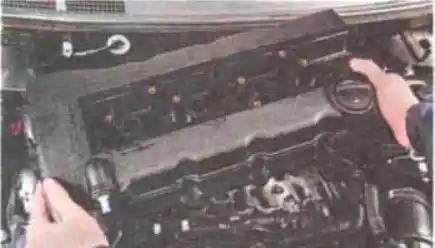

Снимаем декоративный кожух двигателя

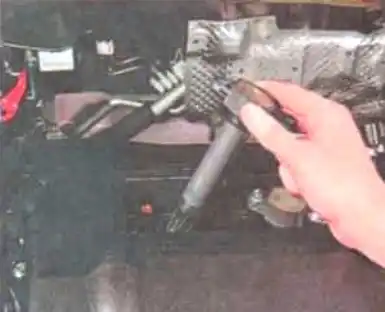

Снимаем катушки зажигания
Снимаем крышку головки блока цилиндров
Устанавливаем поршень первого цилиндра в положение ВМТ такта сжатия

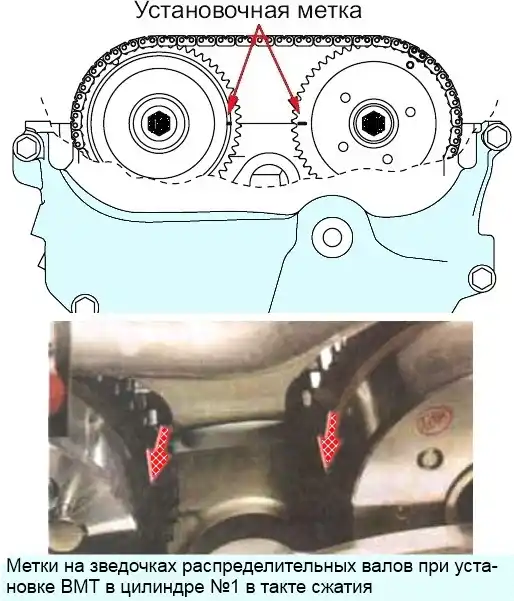

В этом положении метки на звездочках распределительных валов расположены на горизонтальной линии напротив друг друга

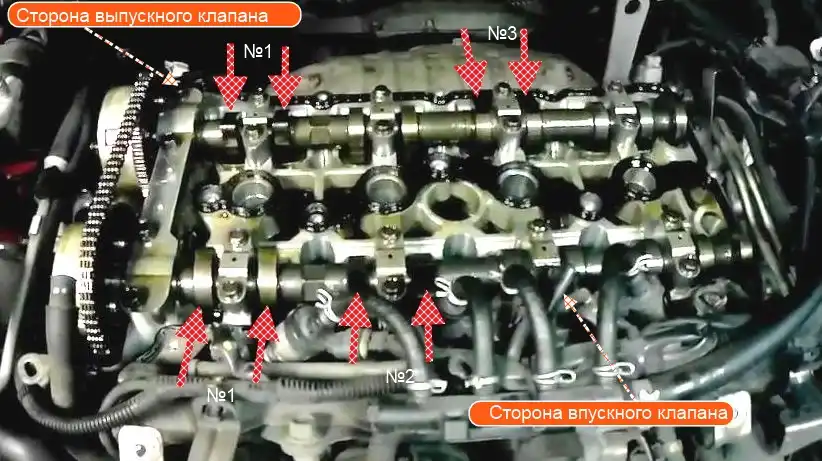

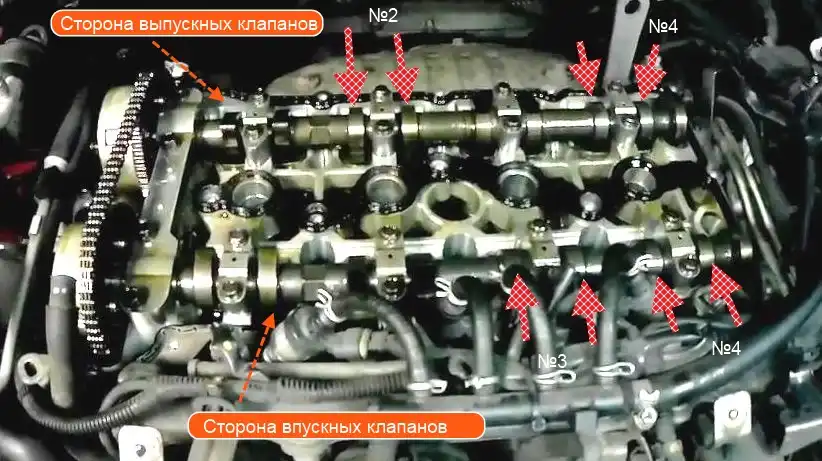

Измеряем щупом зазоры между указанными кулачками распределительных валов и толкателями клапанов (записываем измеренные зазоры)
Зазоры между кулачками распределительных валов и толкателями впускных клапанов должны составлять 0,20±0,03 мм, выпускных клапанов 0,30±0,03 мм
После этого, поворачиваем коленчатый вал двигателя по часовой стрелке на 360º

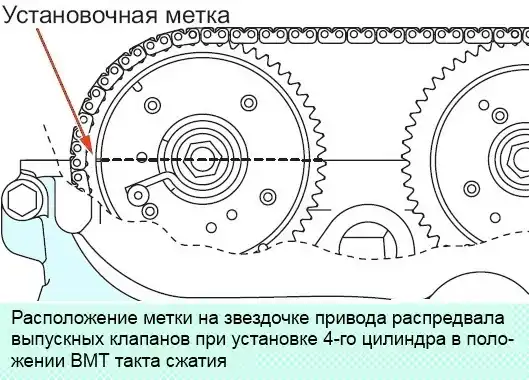

При этом четвертый цилиндр установится в положение ВМТ такта сжатия, а метка на звездочке привода распределительного вала выпускных клапанов будет расположена слева на горизонтальной осевой линии
Измеряем щупом зазоры между указанными кулачками (стрелки на рисунке) распределительных валов и толкателями клапанов (записываем зазоры)
Регулировка зазора
Для регулировки зазора снимаем распределительный вал

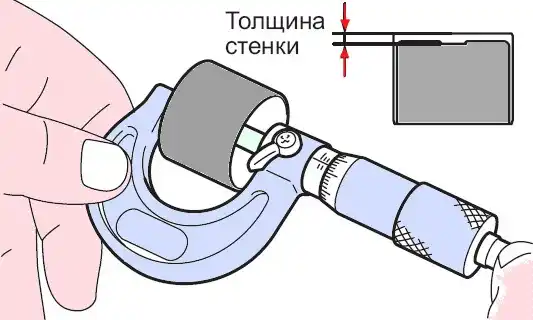

Вынимаем толкатель клапана и измеряем с помощью микрометра толщину днища толкателя клапана
Рассчитываем необходимую толщину (мм) днища толкателя клапана, при установке которого зазор в приводе клапанов будет соответствовать норме по формулам:
А = В+(С-0,20) – для впускных клапанов;
А = В+(С-0,30) – для выпускных клапанов, где А – толщина днища нового толкателя; В – измеренная толщина днища прежнего толкателя; С – измеренный зазор между кулачком распределительного вала и толкателем
Подбираем толкатель клапана с толщиной днища, наиболее близко соответствующей рассчитанному значению
Устанавливаем толкатели клапанов и распределительные валы
Еще раз измеряем зазоры в приводе клапанов
Устанавливаем снятые детали в обратном порядке
Удаляем остатки герметика с крышки головки цилиндров, картера цепи ГРМ и головки цилиндров
При помощи растворителя обезжириваем крышку головки цилиндров, картер цепи ГРМ и головку цилиндров

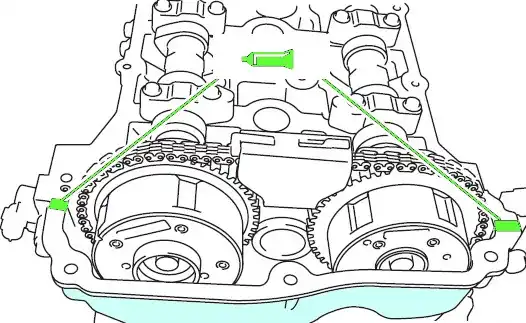

Наносим слой герметика толщиной 4 мм, как показано на картинке

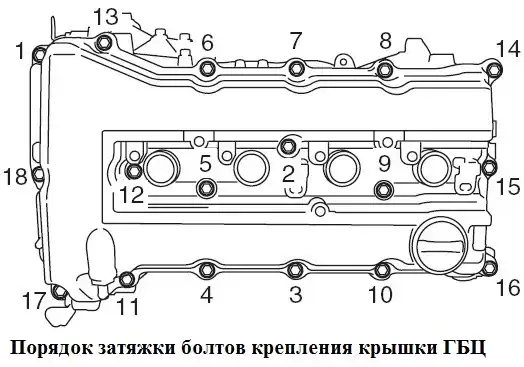

Устанавливаем крышку головки цилиндров и затягиваем болты крепления в порядке, показанном на рисунке:
- предварительно с моментом 3,0±1,0 Нм;
- еще раз протянуть с моментом 5,5±0,5 Нм (рекомендуемый момент затяжки)
