Колесный цилиндр заменяем при появлении течи тормозной жидкости на тормозном барабане и внутренней стороне заднего колеса
Устанавливаем автомобиль на подъемник и затормаживаем задние колеса стояночным тормозом
Снимаем заднее колесо.
Отпускаем рычаг ручного привода тормоза.
Снимаем тормозной барабан, смотрим статью – «Как заменить тормозные колодки задних колес Lada Xray»
Снимаем верхнюю стяжную пружину.
Раздвигаем тормозные колодки.

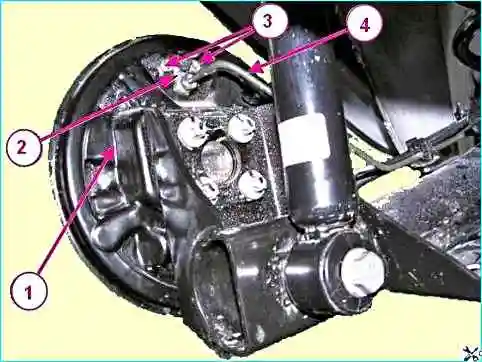

Отворачиваем штуцер крепления тормозной трубки 4, рисунок 1, к колесному цилиндру 2 заднего тормоза и устанавливаем заглушки на тормозную трубку и в отверстие колесного цилиндра.
Головкой на 10 отворачиваем болты 3 крепления колесного цилиндра 2 к щиту 1 заднего тормоза и снимаем цилиндр.
Установка рабочего цилиндра
Очищаем элементы заднего тормоза.
Устанавливаем колесный цилиндр на щит заднего тормоза и закрепляем его болтами. Момент затяжки болтов 7 - 11 Нм (0,7 - 1,1 кгс.м).
Извлекаем заглушки из отверстий колесного цилиндра и тормозной трубки и заворачиваем штуцер тормозной трубки в отверстие колесного цилиндра. Момент затяжки штуцера 14 - 20 Нм (1,4 - 2,0 кгс.м).
Устанавливаем верхнюю стяжную пружину.
Устанавливаем распорную планку.
Проверяем наружный диаметр тормозных колодок и при необходимости регулируем.
Устанавливаем тормозной барабан, как указано выше.
Устанавливаем заднее колесо.
Прокачиваем тормозную систему и при необходимости гидропривод сцепления.
После этого проверяем эффективность тормозов.
