Подготавливаем автомобиль к выполнению работы, отсоединяем минусовую клемму аккумулятора.
Отверткой Torx Т20 отворачиваем два винта крепления кожухов рулевой колонки и, преодолев усилие фиксаторов, снять верхний и нижний кожухи рулевой колонки рисунок 1
Снятие и установка замка зажигания и катушки транспондера
Отсоединяем колодку жгута проводов панели приборов от приемной катушки транспондера и снимаем катушку с корпуса выключателя зажигания.

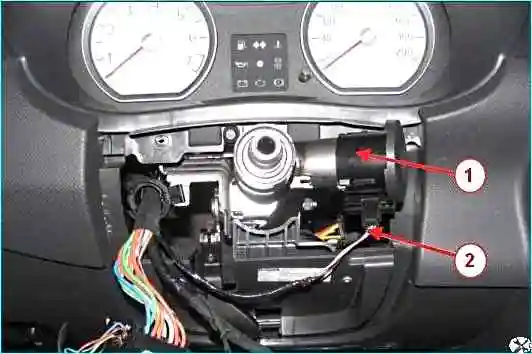

Извлекаем колодку жгута проводов выключателя зажигания из держателя на усилителе поперечины панели приборов, рисунок 2.
Плоской отверткой отсоединяем колодку жгута проводов выключателя зажигания от колодки жгута проводов панели приборов.

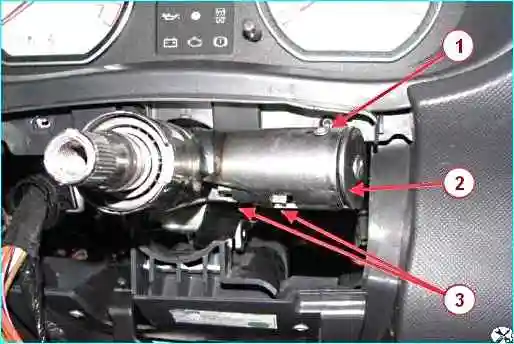

Отверткой Torx Т20 отворачиваем винт 1, рисунок 3, крепления выключателя зажигания к рулевой колонке.
Устанавливаем ключ 3, рисунок 4, выключателя зажигания в положение 1, утапливаем фиксаторы 3, рисунок 3, и снимаем замок 2 зажигания.
Установка замка зажигания
Повторное использование винта крепления выключателя зажигания к рулевой колонке не допускается. Винт подлежит обязательной замене.

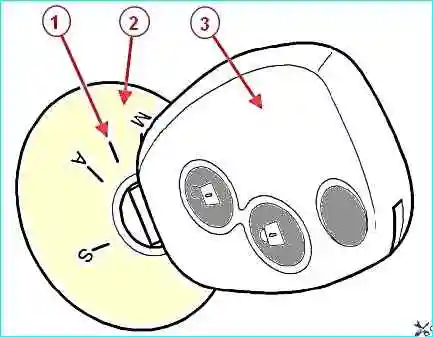

Установить ключ выключателя зажигания в положение 1, рисунок 4.
Установить выключатель зажигания на рулевую колонку и закрепить винтом.
Подсоединить колодку жгута проводов выключателя зажигания к колодке жгута проводов панели приборов и закрепить колодки в держателе на усилителе поперечины панели приборов.
Установить приемную катушку транспондера на выключатель зажигания и подсоединить к ней колодку жгута панели приборов.
Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами.
Снятие и установка подрулевых переключателей
Подрулевые переключатели заменяются без снятия рулевого колеса.
Чтобы получить доступ к винтам крепления переключателя, который нужно заменить, включаем зажигание и поворачиваем рулевое колесо в сторону снимаемого переключателя и выключаем зажигание.
Отворачиваем два винта крепления кожухов рулевой колонки и снимаем верхний и нижний кожухи рулевой колонки, рисунок 1.

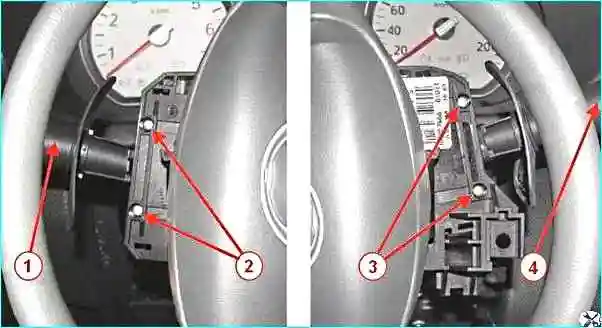

Крестовой отверткой отворачиваем два винта 2 или 3, рисунок 5, крепления, извлечь переключатель 1 или 4 из корпуса блока переключателей, отсоединяем колодку жгута проводов от переключателя и снимаем переключатель.
Установка подрулевых переключателей
Подсоединить к переключателю колодку жгута панели приборов.
Установить переключатель в корпус блока переключателей и закрепить двумя винтами.
Установить, если было снято, приемную катушку транспондера.
Установить верхний и нижний кожухи рулевой колонки и закрепить двумя винтами.
Включить зажигание и проверить работу подрулевых переключателей.
