Снятие и установка обивок салона автомобиля Лада Хрей

Подготавливаем автомобиль для выполнения работы

Рассмотрим снятие облицовки ветрового окна:

Облицовка стойки ветрового окна крепиться тремя пластмассовыми держателями

Чтобы снять облицовки, снимаем уплотнитель дверного проема в зоне сопряжения с облицовкой, аккуратно беремся за верхний край облицовки и тянем с усилием, преодолевающим усилия держателей.

Снятие облицовки средней стойки

Снятие нижней облицовки средней стойки производим при предварительно снятой, верхней облицовке средней стойки.

Снимаем уплотнитель дверного проема передней и задней двери в зоне сопряжения с облицовкой стойки.

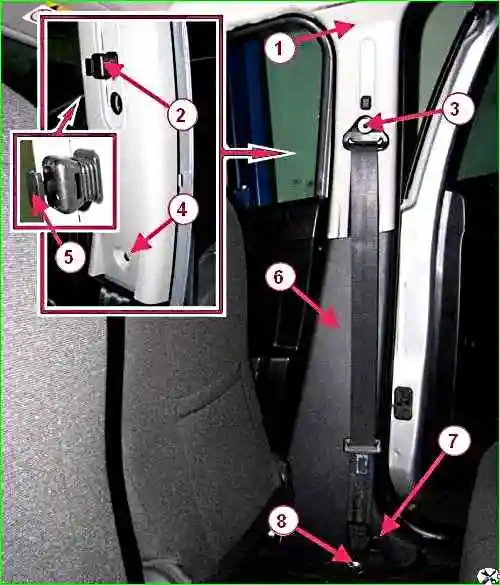

рис. 1. Облицовки средней стойки кузова: 1 – облицовка средней стойки верхняя; 2 – рукоятка регулировки положения ремня безопасности; 3 – болт крепления верхней точки ремня безопасности; 4 - винт крепления облицовки средней стойки кузова верхней; 5 – заглушка рукоятки регулировки положения ремня безопасности; 6 – облицовка средней стойки кузова нижняя; 7 – винт крепления облицовки средней стойки нижней; 8 – болт крепления нижней точки ремня безопасности

Плоской отверткой снимаем колпачок с головки болта 8, рисунок 1, крепления нижней точки ремня безопасности, головкой на 16 отворачиваем болт.

Плоской отверткой снимаем колпачок с головки болта 3 крепления верхней точки ремня безопасности, головкой на 17 отворачиваем болт.

Плоской отверткой извлекаем заглушку 5 рукоятки 2 регулировки положения ремня безопасности, снимаем рукоятку.

Головкой Torx Т20 с воротком отворачиваем винт 4 крепления верхней облицовки, снимаем облицовку.

Головкой Torx Т20 отворачиваем винт 7 крепления нижней облицовки, снимаем облицовку, продев ленту ремня в отверстие облицовки.

Снятие облицовки боковины

Облицовка боковины крепится к кузову при помощи самонарезающих винтов и пластмассовых пистонов.

Открываем дверь задка и извлекаем из салона автомобиля заднюю полку.

Нажимаем на фиксатор и наклоняем спинку заднего сиденья вперед.

Снимаем уплотнитель дверного проема задней двери и двери задка в зоне сопряжения с облицовкой боковины.

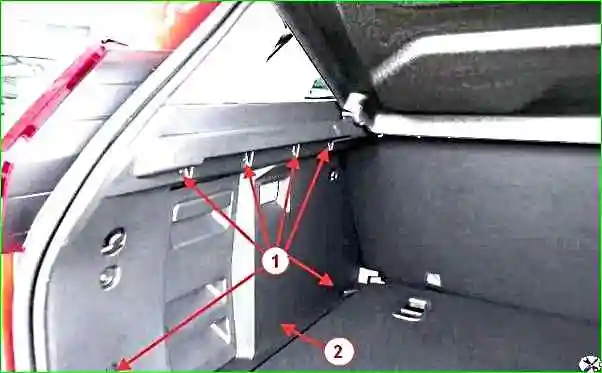

рис. 2. Облицовка боковины: 1 – винт крепления облицовки боковины; 2 – облицовка боковины

Головкой Torx Т20 отворачиваем семь самонарезающих винтов 1, рисунок 2, крепления облицовки 2 боковины.

Снятие облицовки окна боковины

Облицовка окна боковины крепится к кузову при помощи пластмассовых пистонов. Монтаж и демонтаж облицовки окна боковины производится при предварительно снятой облицовке боковины.

Снятие облицовки туннеля пола

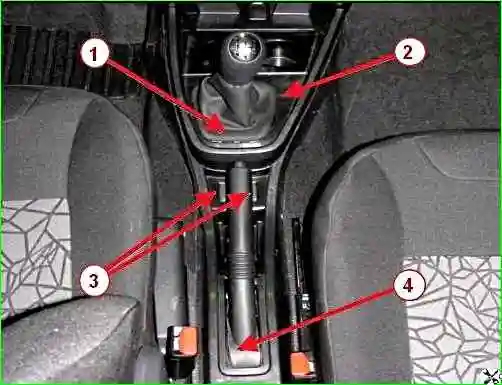

рис. 3. Облицовка туннеля пола: 1 – чехол рычага переключения передач; 2 – накладка облицовки туннеля пола; 3 – выключатель обогрева сидения; 4 – рычаг стояночного тормоза

Поднимаем рычаг 4, рисунок 3, стояночного тормоза в верхнее положение.

С помощью плоской отвертки извлекаем из посадочного места в накладке 2 облицовки туннеля пола, чехол 1 рычага переключения передач.

Беремся за край накладки облицовки туннеля пола и тянем вверх с усилием, преодолевающим усилия держателей, снимаем накладку, отсоединив от выключателей 3, расположенных на накладке, колодки жгута проводов панели приборов.

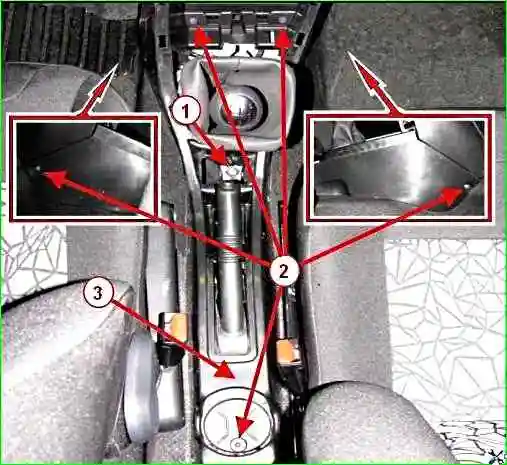

рис. 4. Крепление облицовки туннеля пола: 1 – гайка крепления облицовки туннеля пола; 2 – винт самонарезающий крепления облицовки туннеля пола; 3 – облицовка туннеля пола

Головкой Torx T20 с воротком отворачиваем пять винтов 2, рисунок 4, крепления облицовки 3 туннеля пола.

Головкой на 10 отворачиваем гайку 1, снимаем облицовку.

Снятие обивки крыши салона

Демонтаж обивки потолка производим при предварительно снятых, облицовках стоек ветрового окна, облицовках средних стоек верхних, облицовках окон боковин.

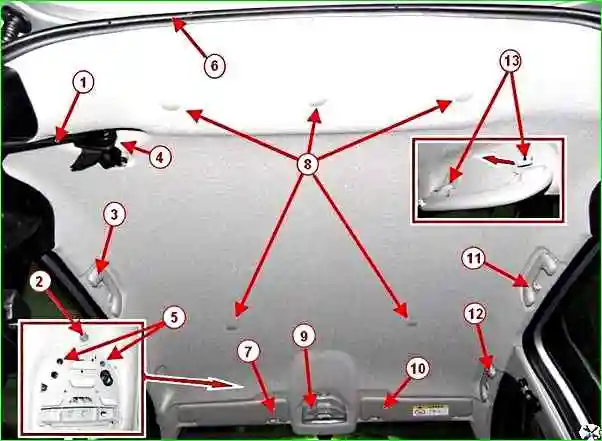

рис. 5. Обивка крыши: 1 – ремень безопасности задний средний; 2 – микрофон; 3 – поручень задний левый; 4 – болт крепления верхней точки крепления среднего ремня безопасности; 5 – винт крепления плафона освещения салона; 6 – уплотнитель двери задка; 7 - козырек противосолнечный левый; 8 - держатель обивки крыши; 9 - плафон освещения салона; 10 – козырек противосолнечный правый; 11 – поручень задний правый; 12 – поручень передний правый; 13 – заглушка поручня

С правой и левой стороны головкой Torx T20 отворачиваем по два самонарезающих винта крепления левого 7 и правого 10, рисунок 5, противосолнечных козырьков и их держателей, снимаем козырьки и держатели.

С помощью плоской отвертки снимаем облицовку плафона 9 освещения салона.

Головкой Torx T20 отворачиваем два самонарезающих винта 5 крепления плафона, снимаем плафон, отсоединив колодку жгута проводов салона.

Извлекаем из отверстия в обивке крыши микрофон 2, отсоединив провод микрофона от жгута проводов салона.

Плоской отверткой извлекаем декоративные заглушки 13 потолочных поручней 3, 11, 12 и используя специальное приспособление 67.7812-9711, снимаем поручни.

Плоской отверткой снимаем декоративную заглушку болта 4 крепления верхней точки ремня 1 безопасности, головкой на 16 отворачиваем болт.

Снимаем уплотнители дверных проемов в зоне сопряжения с обивкой крыши.

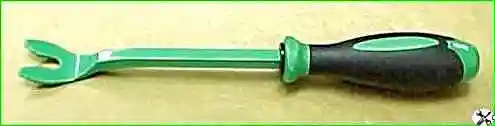

рис. 6. приспособление типа 12770 ф."Stahlwille"

С помощью приспособления типа 12770 ф."Stahlwille", рисунок 6 извлекаем, держатели 8, обивки крыши, снимаем обивку и извлекаем через проем двери задка.

Установку облицовок и обивки производить в порядке, обратном снятию.
