Подготавливаем автомобиль к выполнению работы
Работу выполняем на смотровой канаве или на подъемнике
Отсоединяем минусовую клемму аккумулятора.
Снимаем защиту двигателя.
Снимаем передний бампер.

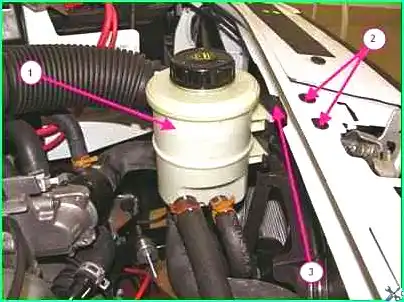

Если автомобиль с гидроусилителем руля, то снимаем бачок 1 (рисунок 1), насоса гидроусилителя руля с кронштейна и подвязать его к двигателю.
Отверткой с насадкой TorxT30 отворачиваем два винта 2 и снимаем кронштейн 3 крепления бачка насоса гидроусилителя рулевого управления.
Снимаем хомуты подводящего и отводящего шлангов радиатора системы охлаждения двигателя.
Отсоединяем шланги радиатора.
Если автомобиль с кондиционером, отверткой с насадкой TorxT30 выворачиваем винты крепления воздухоотражателя.

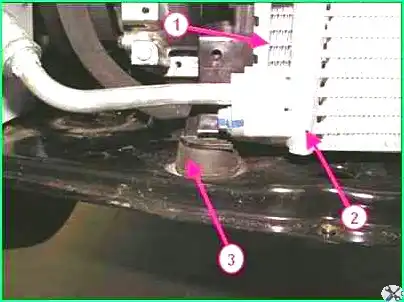

Снимаем воздухоотражатель 1 (рисунок 2).
Отсоединяем жгут проводов от держателя на электровентиляторе.
Отсоединяем трубопровод кондиционера от держателя на электровентиляторе.

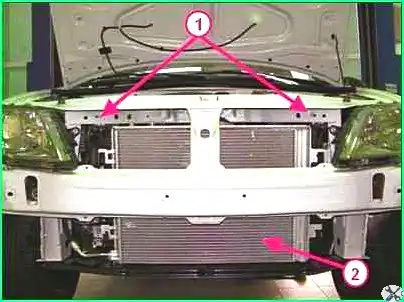

Плоской отверткой отсоединяем конденсор 2 (рисунок 3), кондиционера от радиатора системы охлаждения двигателя.
Закрепить конденсор кондиционера к верхней поперечине
Снимаем электровентилятор системы охлаждения.

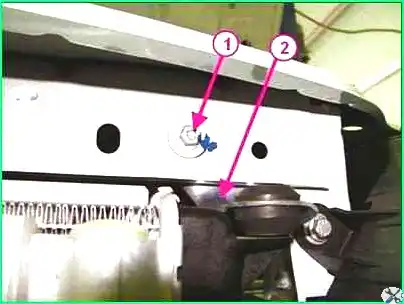

Головкой на 10 отворачиваем болты 1 (рисунок 4), крепления кронштейна радиатора к кузову автомобиля.
Снимаем кронштейны 2 крепления радиатора.

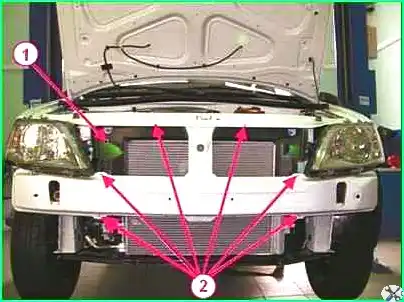

Извлекаем радиатор 1 (рисунок 5), системы охлаждения из крепления на подрамнике передней подвески и снимаем радиатор
Установка радиатора системы охлаждения двигателя
Устанавливаем радиатор двигателя в нижние крепления на подрамнике передней подвески.
Устанавливаем кронштейны 2 (рисунок 4), крепления радиатора на радиатор системы охлаждения.
Головкой на 10 устанавливаем и затягиваем болты 1 крепления кронштейна радиатора к кузову.
Момент затяжки болтов крепления кронштейнов радиатора 8 Нм (0,8 кгс.м).
Устанавливаем электровентилятор системы охлаждения двигателя.
Присоединяем шланги отвода и подвода жидкости.
Устанавливаем новые хомуты на шланги.
Если автомобиль с кондиционером, то устанавливаем конденсор на радиаторе двигателя.
Устанавливаем воздухоотражатель 1 (рисунок 2), и закрепляем фиксаторами к кузову автомобиля.
Закрепляем трубопровод гидроусилителя рулевого управления в держателе на электровентиляторе.
Присоединяем трубопровод кондиционера к держателю на электровентиляторе.
Если автомобиль с гидроусилителем то устанавливаем кронштейн 3, (рисунок 1), и закрепляем двумя винтами.
Устанавливаем бачок насоса гидроусилителя.
Заполняем систему охлаждения.
Устанавливаем защиту двигателя.
Устанавливаем бампер.
Подсоединяем минусовую клемму аккумулятора.
